Erbessd Instruments Monitoring Service

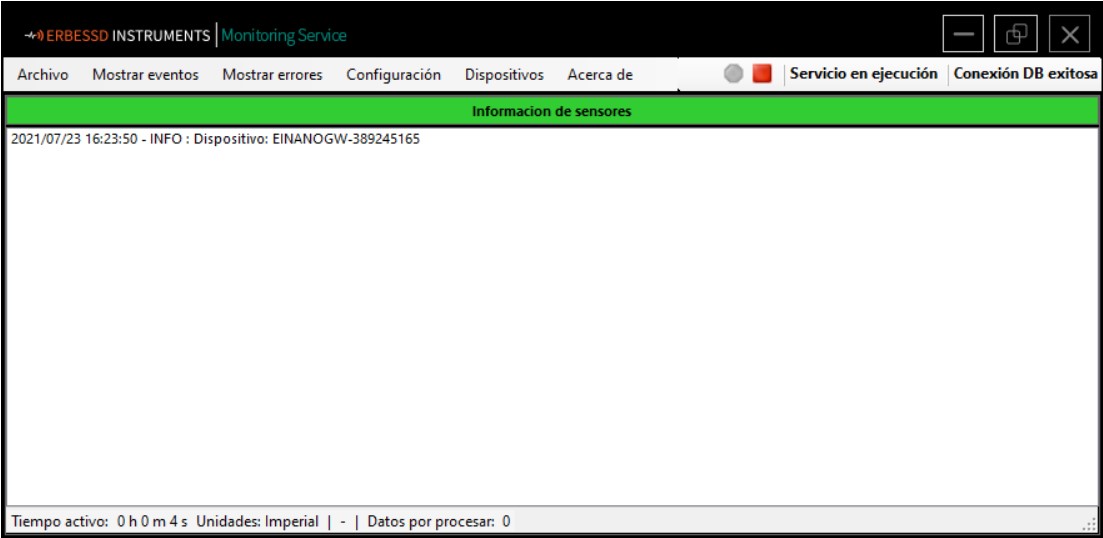

El software EI Monitoring Service es el enlace para la recolección de datos entre el Gateway y los dispositivos Erbessd Instruments. En él podemos visualizar de manera precisa los datos recibidos por nuestros sensores Phantom. Podemos visualizar tanto los datos recolectados como las configuraciones de los mismos sensores.
De igual manera, el EI Monitoring Service es el software que integra el servicio Modbus con los dispositivos Phantom,

A continuación te platicaremos las funciones básicas del EI Monitoring Service. Cabe señalar, que es importante haber realizado la configuración inicial del dispositivo Gateway para poder recibir datos de nuestros sensores Phantom.

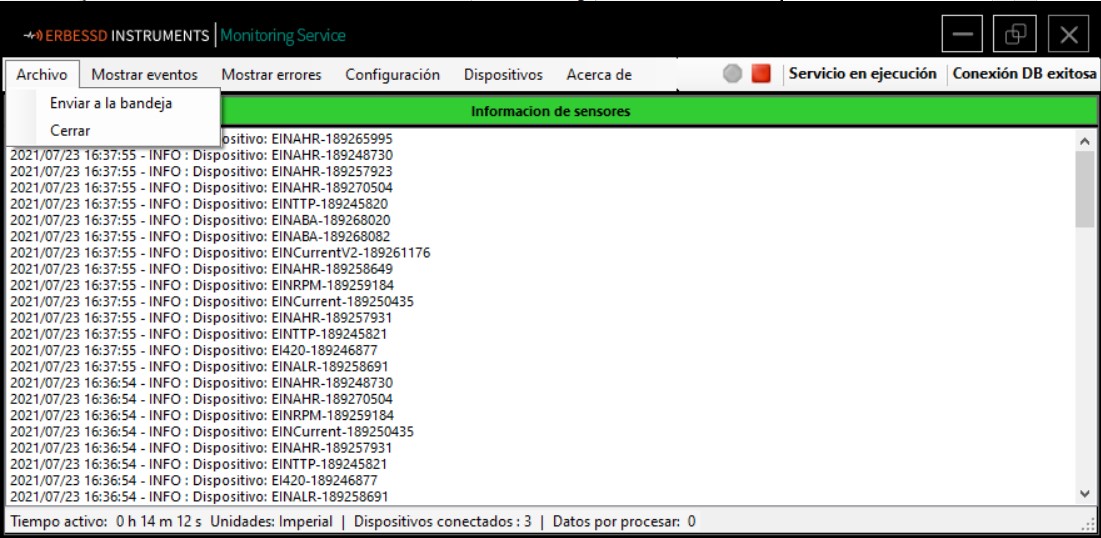

Menú Archivo.


  • Enviar a la bandeja: Esta herramienta permite minimizar el software en la bandeja de “Iconos Ocultos” en la computadora. Para visualizar de nuevo la ventana, basta con hacer click derecho en el icono en dicha bandeja y hacer click en “Open”. Inmediatamente aparecerá el software EI Monitoring Service minimizado en la barra de tareas.
  • Cerrar: Esta herramienta cierra el software por completo sin recibir ningún tipo de dato.

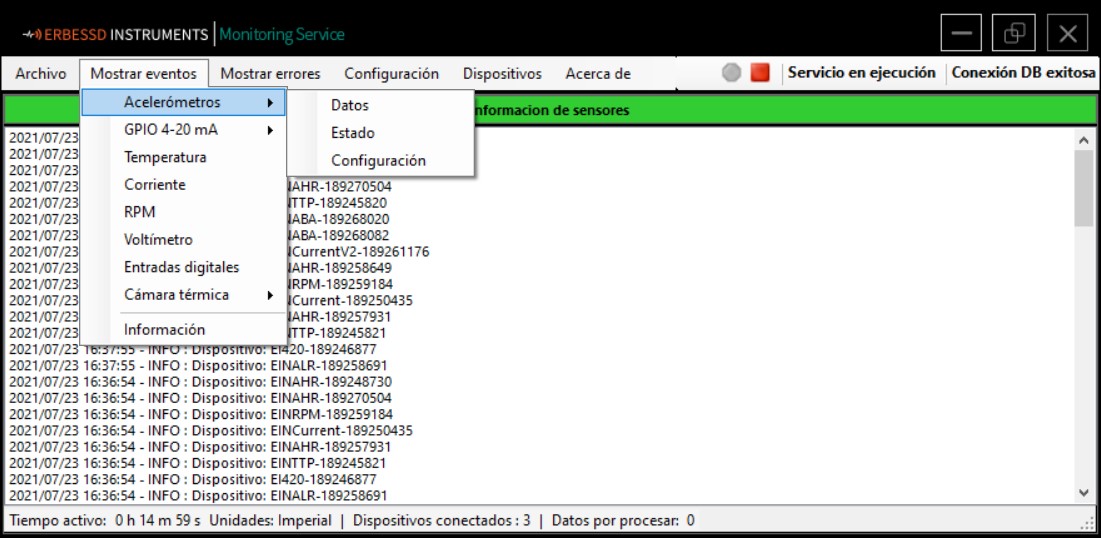

Menú Mostrar Eventos:

Este menú nos muestra información útil acerca de los sensores conectados al Gateway. Para los Acelerómetros y los sensores GPIO la información se divide en Datos (Sensores de vibración), Estado y Configuraciones. Para sensores de Corriente, Temperatura y RPM la información que se puede visualizar son el Estado y Configuraciones.

  • Datos: Esta opción crea un registro cada vez que se recibe un dato por cada sensor y es una herramienta que también sirve para diagnosticar inconvenientes en dichos dispositivos.
  • Estado: Con esta opción podemos visualizar el estado de salud del dispositivo. A través de los datos captados en cada eje, el estado de vida de la batería, la versión del Firmware con la que cuenta instalada el dispositivo, etc.
  • Configuraciones: Esta opción crea registros para comunicarse con el monitor y enviarle las configuraciones que tiene cada sensor. Las configuraciones que podemos observar son el intervalo de tiempo de envio de datos, el rango y el valor de alarma.

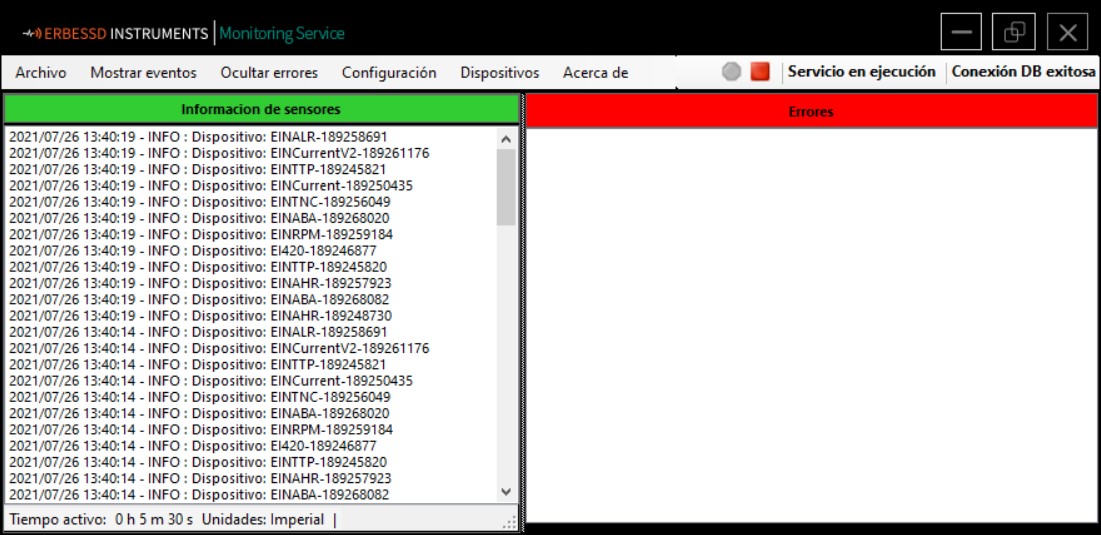

Menú Mostrar Erores / Ocultar Errores.

Esta opción dividirá la pantalla del EI Monitoring Service para mostrar la ventana de Error. Esta ventana mostrará problemas de conexión y recolección de datos.

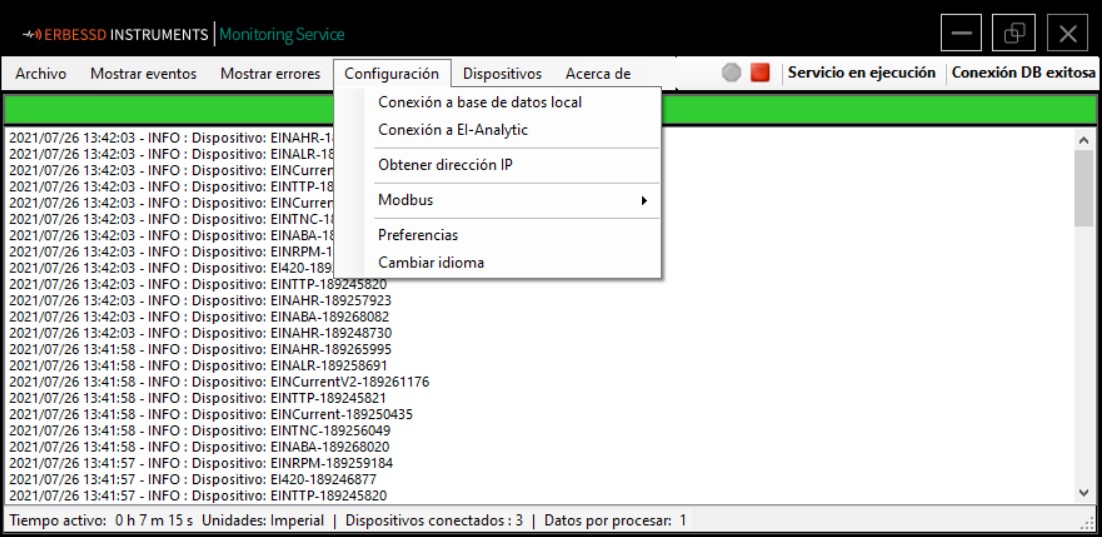

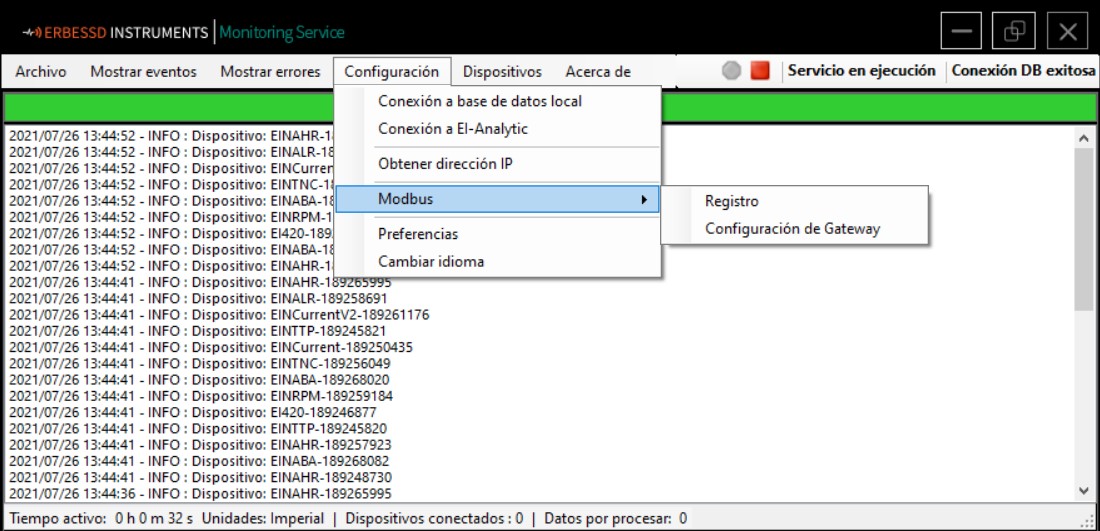

Menu Configuración.

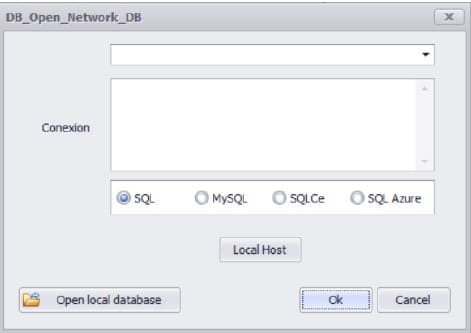

  • Conexión a base de datos local: Al hacer click en esta opción se abrirá la ventana del explorador de archivos. Escoja esta opción cuando quiera que los datos sean guardados en una base de datos local.

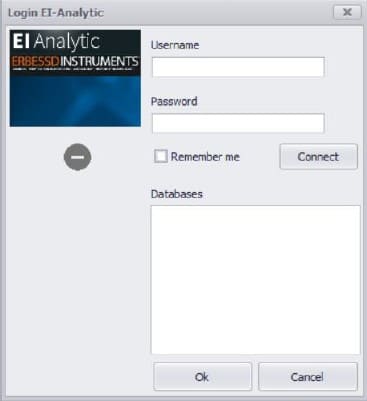

  • Conexión a EI-Analytic: Escoja esta opción si requiere un almacenamiento en nube desde el servicio de EI Analytic.

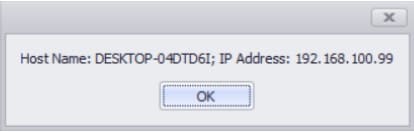

  • Obtener dirección IP: Esta opción mostrara el nombre de la computadora y la dirección IP a la cual se encuentra conectada.

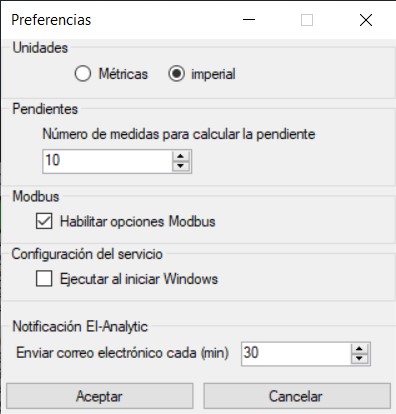

  • Preferencias:


En esta ventana puede cambiar el sistema de unidades mostrado en el software. El sistema de unidades por defecto es el Imperial.

Puede cambiar el número de medidas para calcular la pendiente.

Puede añadir las opciones del Modbus en el software.

También puede crear una lista de usuarios a los que se notificara cuando alguna alarma se active. La frecuencia de envió de dichos e-mails puede ser configurada entre 1 minuto y 100 minutos.

Escoja si abrir el programa al encender la computadora o hacerlo manualmente.

  • Configuración Modbus: Una vez activada la opción “Enable Modbus Options” ya podrá tener acceso a la Configuración de Modbus en el menú de Settings.

  • About: En la ventana “Acerca de” podrá ver la versión instalada del software de Erbessd Instruments.
