Phantom de Corriente - ASISTENTE DE CONFIGURACIÓN PHANTOM - Documentos y Tutoriales

Ve a la ventana phantom y selecciona asistente:

Aparece la ventana del asistente e configuración phantom, selecciona siguiente:
A continuación, tenemos dos opciones para agregar nuestros dispositivos phantom:

La opción A nos permite agregar manualmente el código de nuestro phantom. Con la opción B podemos escanear el código QR del sensor.

Añadir Phantom

Añadir phantom manualmente

Es posible añadir un dispositivo phantom ingresando el código del sensor. Selecciona el  botón manualmente:

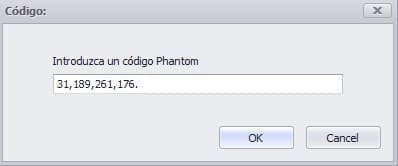

La ventana de código se abrirá, introduce el código phantom 11-ID phantom de la etiqueta QR del sensor (código de 2-dígitos del modelo del sensor + número de serie de 9-dígitos del sensor) y selecciona Ok.  El sensor aparecerá en la sección de phantom’s añadidos.

Añadir sensores escaneando el código QR

(Requiere una cámara de tablet, laptop o PC): Selecciona el botón escanear código:

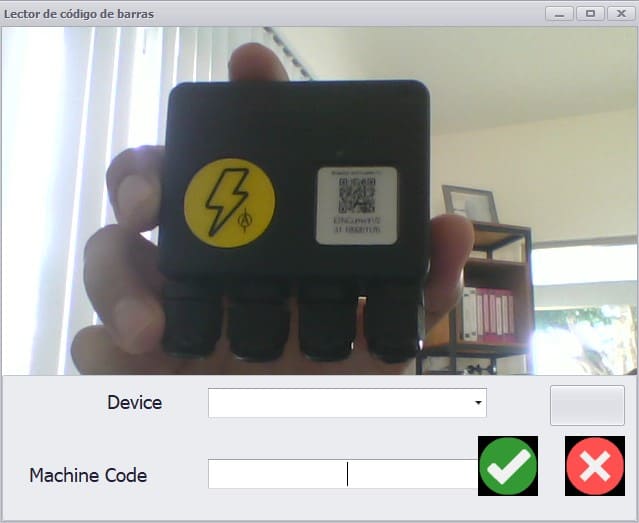

Elige la cámara de la lista, posiciona la etiqueta Q enfrente de la cámara- ubicarla de manera centrada ycerca para que sea fácil de leer. El código será capturado automáticamente y se cerrará la ventana de escaneo. El phantom se habrá añadido.

Configurar y nombrar

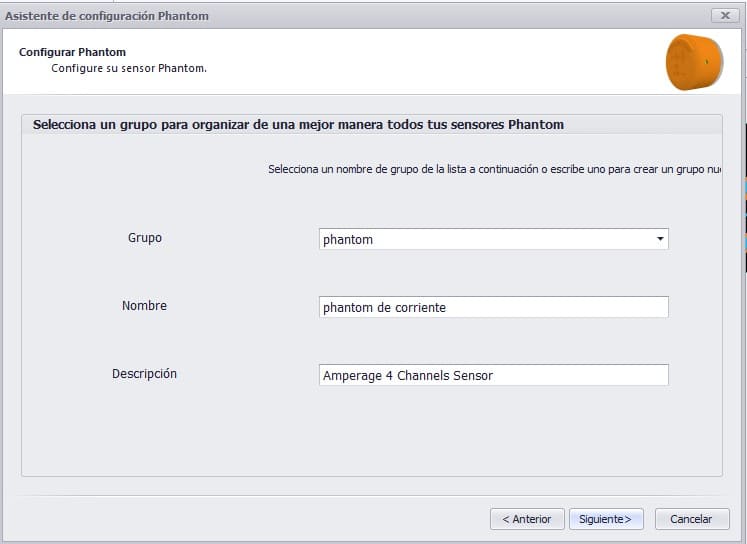

La ventana de configurar phantom nos permite organizar nuestros sensores para facilitar su identificación. Ejemplo:

Podemos organizar nuestros dispositivos con las siguientes herramientas:

  • En grupo podemos agregar al phantom a un grupo previamente creado o crear un nuevo grupo.
  • En nombre podemos nombrar a nuestro dispositivo para simplificar su identificación.
  • En descripción elegimos el tipo de sensor que estamos utilizando.

Al terminar selecciona siguiente.

Asignar dispositivo

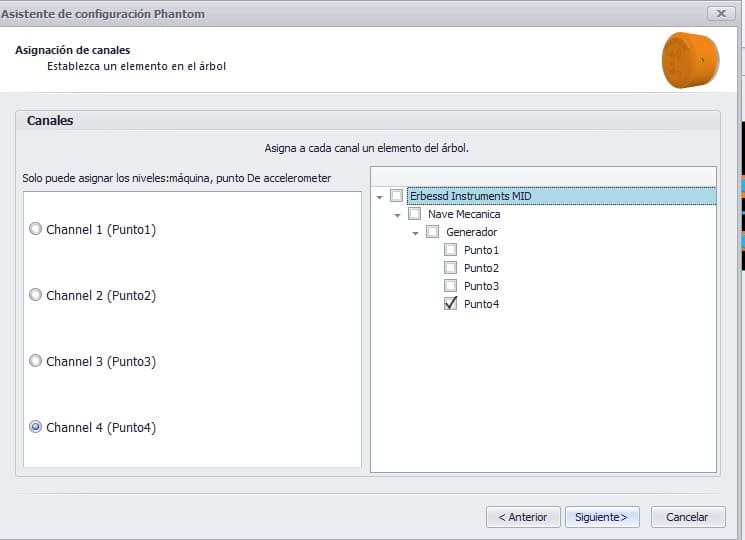

En la ventana de asignación de canales, podemos seleccionar un punto de análisis en una máquina donde agregar nuestro dispositivo phantom, podemos agregar un punto diferente para cada canal.

Configura alarmas y pinzas

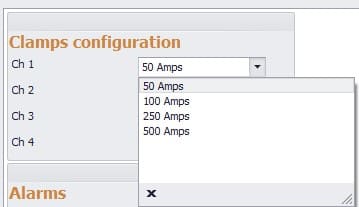

En la siguiente ventana, podemos configurar el tipo de pinza (clamp) que conectaremos en cada canal, tenemos disponibles pinzas de 50, 100, 250 y 500 Amp.

También, podemos establecer un umbral preestablecido  de amperaje para cada canal y la temperatura interna. Si se supera el valor de la alarma, el sensor se despertará inmediatamente y hará una medición no programada.

Completando la configuración

Finalmente, el asistente nos la opción de agregar otro dispositivo phantom a nuestra base de datos, también con el botón anterior podemos regresar y realizar correcciones la phantom recién agregado. Si no hay más cambios selecciona terminar. Pueden cancelarse los cambios y configuraciones cerrando el asistente o seleccionado cancelar.


Para saber más sobre nuestro sistema Phantom visita la sección de Sistema de Monitoreo de Vibraciones.
