¿Qué es Digivibe MX®?
Digivibe MX® es la plataforma de análisis de vibración y mantenimiento predictivo de ERBESSD INSTRUMENTS®. Reúne en un solo software todo el ciclo de trabajo del analista — y funciona en escritorio y en móvil, en modo local o conectado a la plataforma en la nube EI-Analytic™.
-
Medir
Con las interfaces GX-400, WiSER y Defiant — o automáticamente, desde los sensores inalámbricos PHANTOM®.
-
Analizar
Un motor de FFT completo: espectro, forma de onda, envolvente, cascada, órbitas, filtrado digital, FRF y coherencia.
-
Diagnosticar
Un motor de reglas identifica la falla y su severidad; los modelos de aprendizaje automático aprenden el comportamiento normal de cada máquina.
-
Priorizar
Los activos se ordenan por riesgo y urgencia — no solo por color de alarma.
-
Corregir
En campo: balanceo en 1, 2 y 3 planos, análisis modal y ODS.
-
Dar seguimiento
Casos con comentarios, responsables y evidencia adjunta — para que el conocimiento no se pierda.
Tus datos son tuyos
Digivibe MX® guarda tus mediciones en bases de datos abiertas y estándar —SQL Server, MySQL y Azure—. No en un formato propietario, y no en una caja que solo nosotros podamos abrir.
Eso tiene tres consecuencias que conviene decir sin rodeos:
- Los datos te pertenecen. Viven en tu propia base de datos, en tu servidor o en tu cuenta de Azure. Puedes consultarlos, exportarlos y respaldarlos con cualquier herramienta estándar.
- Conservas el control total. Nadie en medio decide quién accede a qué, ni por cuánto tiempo.
- Ninguna suscripción que mantener. Conservar el acceso al histórico que ya levantaste no depende de un pago recurrente.
Y sacar los datos no es un favor que te hagamos. Hay tres vías, y todas son tuyas:
| Protocolos industriales | Modbus, MQTT y OPC |
| API en la nube | Descarga tus datos hacia cualquier otra aplicación |
| Respaldos locales | Herramientas propias, con la periodicidad que decidas |
En un programa de monitoreo pensado para durar años, esta es la diferencia entre construir un activo propio y alquilar el acceso a él.

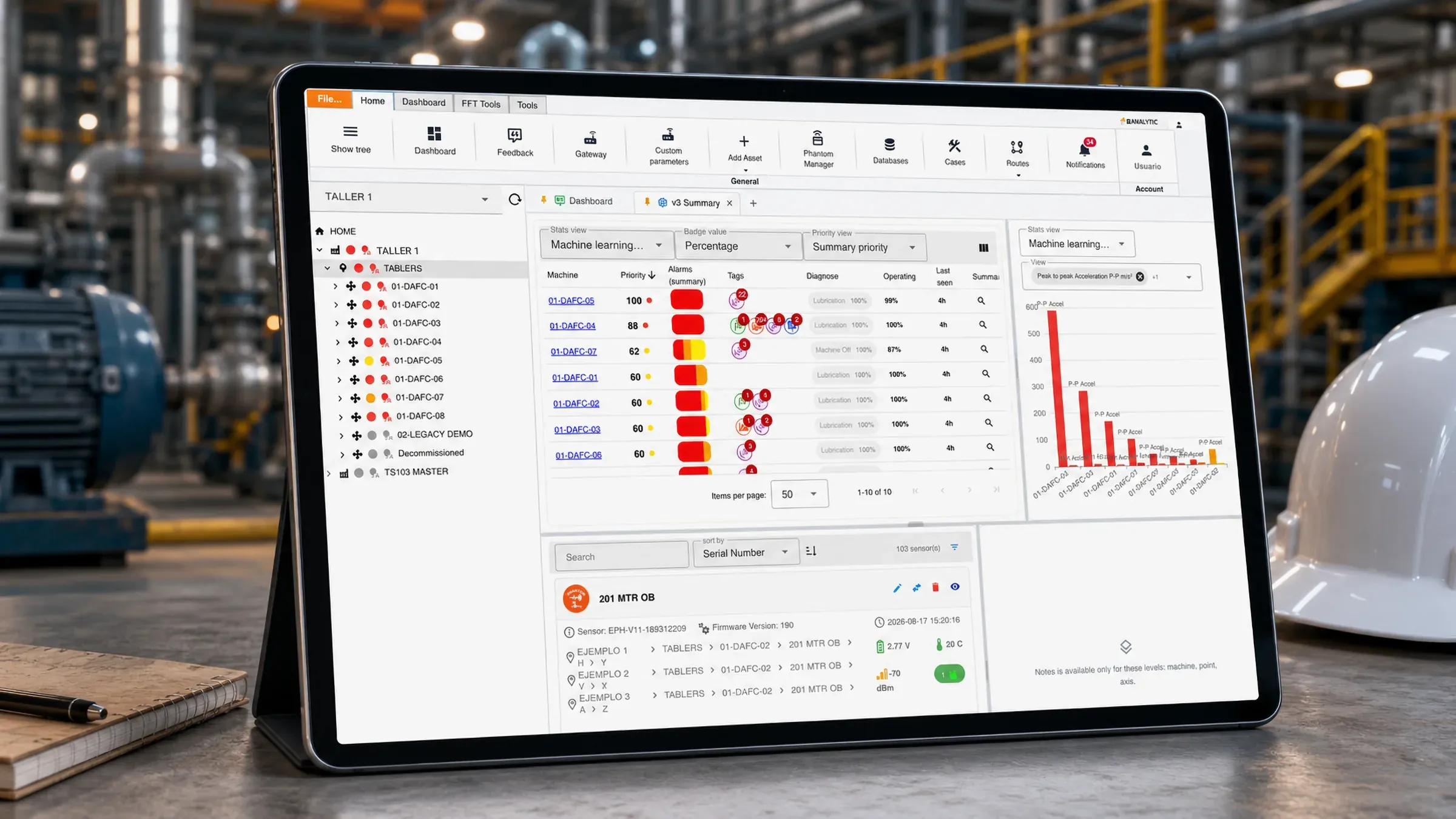

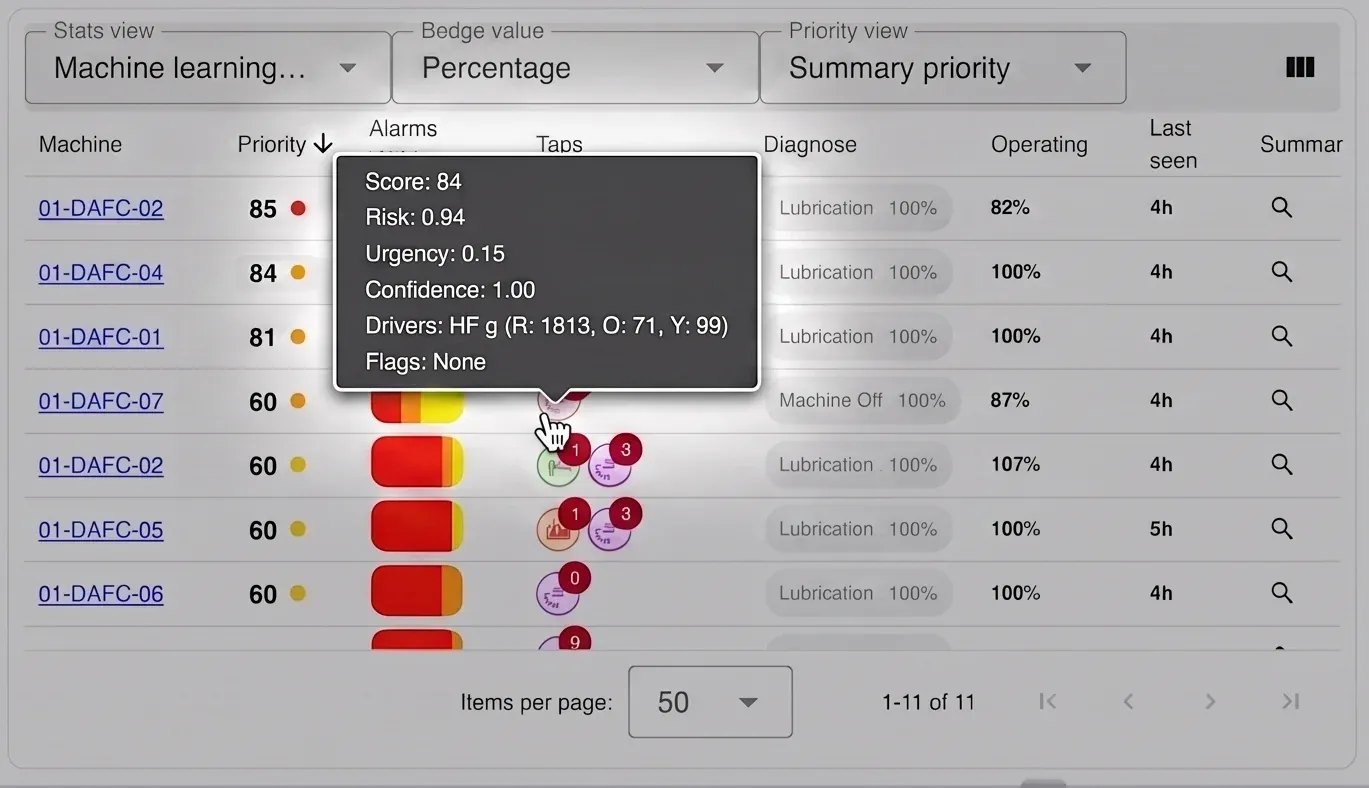

¿Qué máquina hay que atender primero?
Una alarma dice qué está mal. Digivibe MX® además dice qué atender primero.
Cada activo recibe un score de prioridad que combina dos cosas distintas:
| Componente | Qué mide | Peso |
|---|---|---|
| Riesgo | Qué tan grave está hoy: la proporción de lecturas en rojo, naranja y amarillo | 60 % |
| Urgencia | Qué tan rápido se está deteriorando: tiempo estimado a la falla y pendiente de la tendencia | 40 % |
Y lo acompaña con la información necesaria para confiar en el número:
- Confianza — qué tan reciente y consistente es la información que sostiene el score.
- Drivers — qué unidad concreta está empujando la prioridad, y cuántas lecturas en rojo, naranja y amarillo la respaldan.
- Banderas — avisos honestos sobre la calidad del dato: sin datos, máquina siempre apagada, información obsoleta, poco tiempo encendida.
La prioridad se propaga por el árbol de planta: un área hereda la urgencia de su máquina más crítica, de modo que la vista de dirección refleja lo que está pasando abajo sin tener que abrir cada punto.
El resultado es una lista de trabajo ordenada por consecuencia real, no por el color más llamativo.

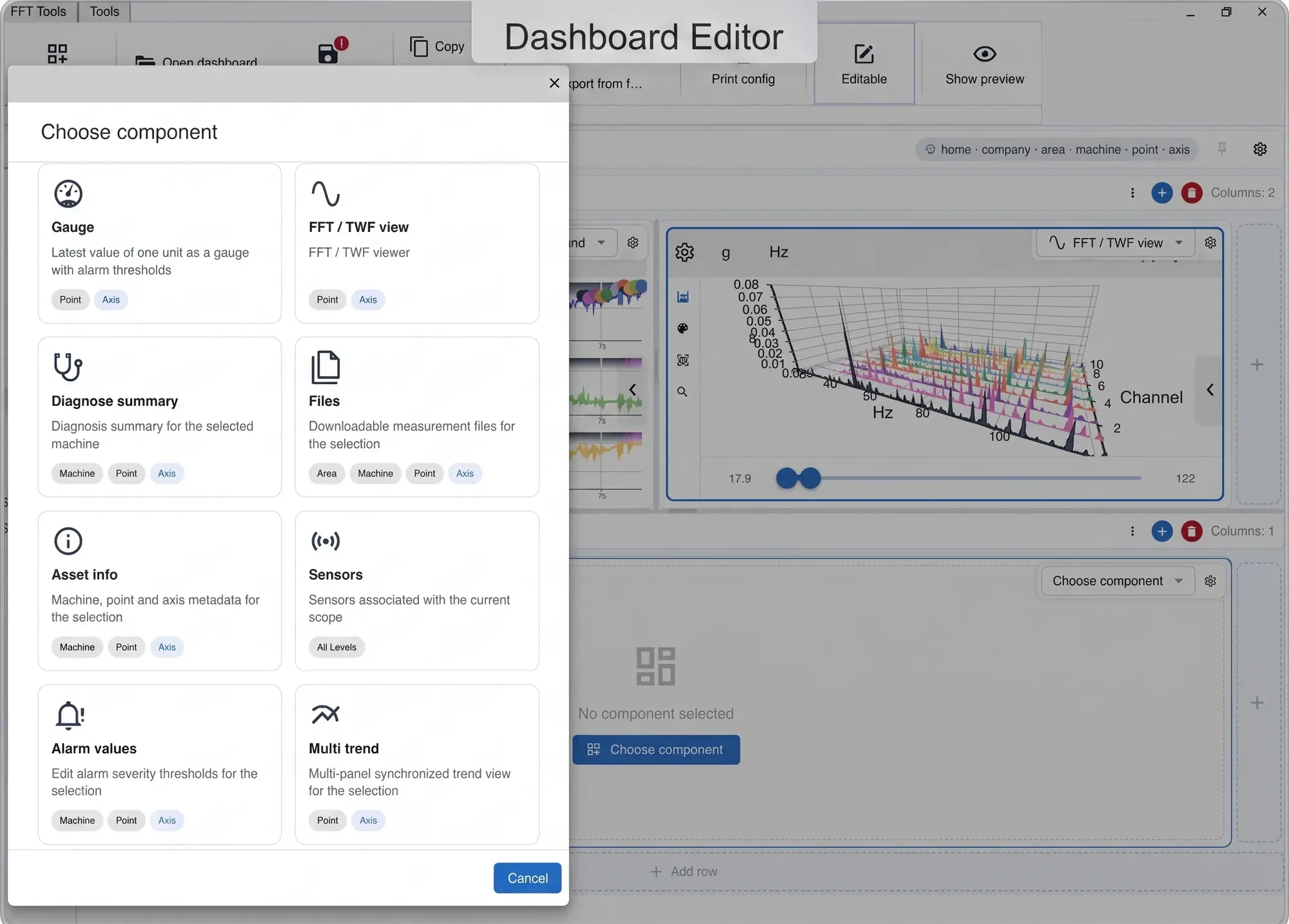

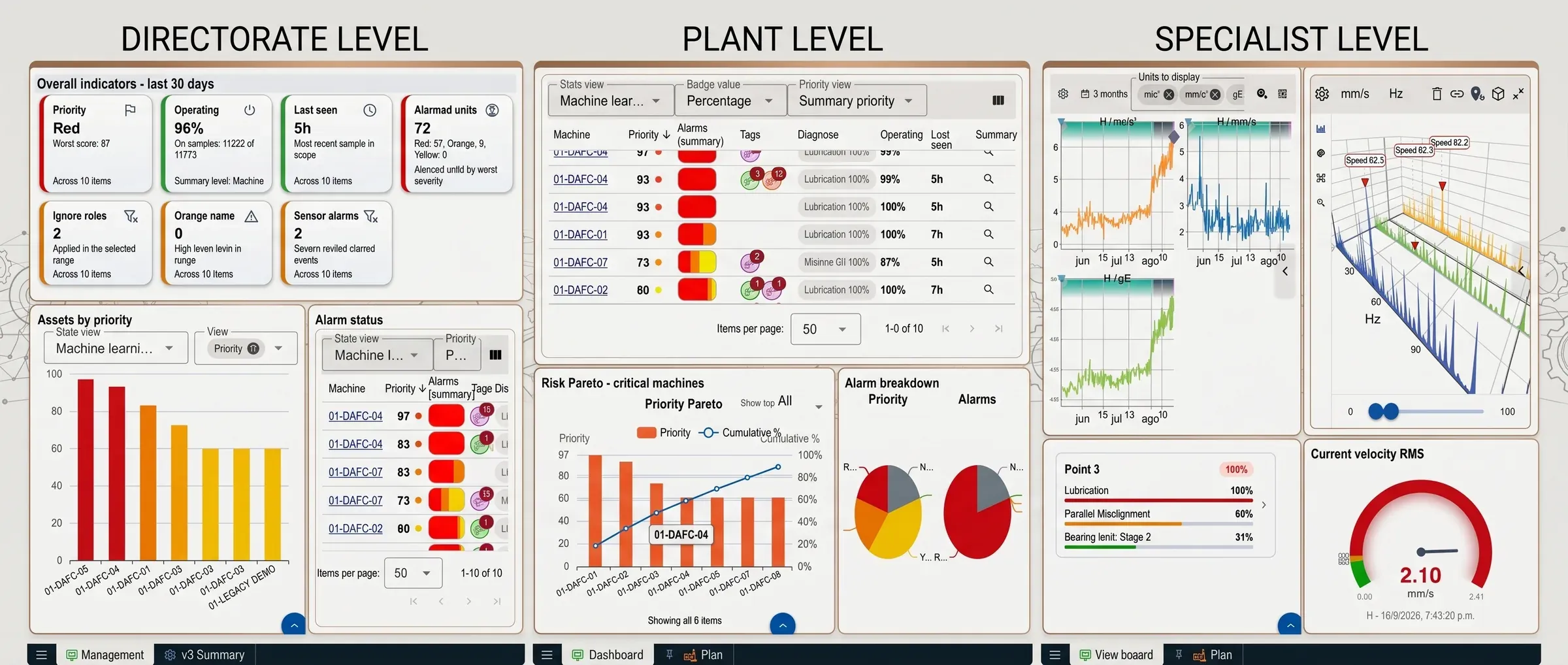

El tablero es tuyo
El dashboard de Digivibe MX® no es una pantalla fija. Cada usuario arma sus propios tableros: define la cuadrícula, coloca los paneles y elige qué widget va en cada uno.
Cómo se construye
- Layout en cuadrícula, con filas y columnas que se pueden anidar.
- Paneles redimensionables en tiempo real, arrastrando los divisores.
- Cada panel puede llevar su título, con tipografía, color, borde y alineación propios.
- Tableros de alto fijo (todo cabe en pantalla) o con scroll.
- Varios tableros conviven como pestañas, cada una con su nombre, ícono y color.
Se adapta al nivel del árbol
Los tableros se declaran para uno o varios niveles de la jerarquía —empresa, área, máquina, punto y eje— y aparecen solo donde tienen sentido.
Un mismo panel puede incluso cambiar de widget según el nivel seleccionado: mostrar un Pareto cuando estás parado en un área y un espectro cuando bajas a un punto.
Cada panel puede seguir la selección del árbol o quedar anclado a un activo fijo, para armar tableros de una máquina crítica que no cambien al navegar.
Aprendizaje automático, en dos problemas distintos

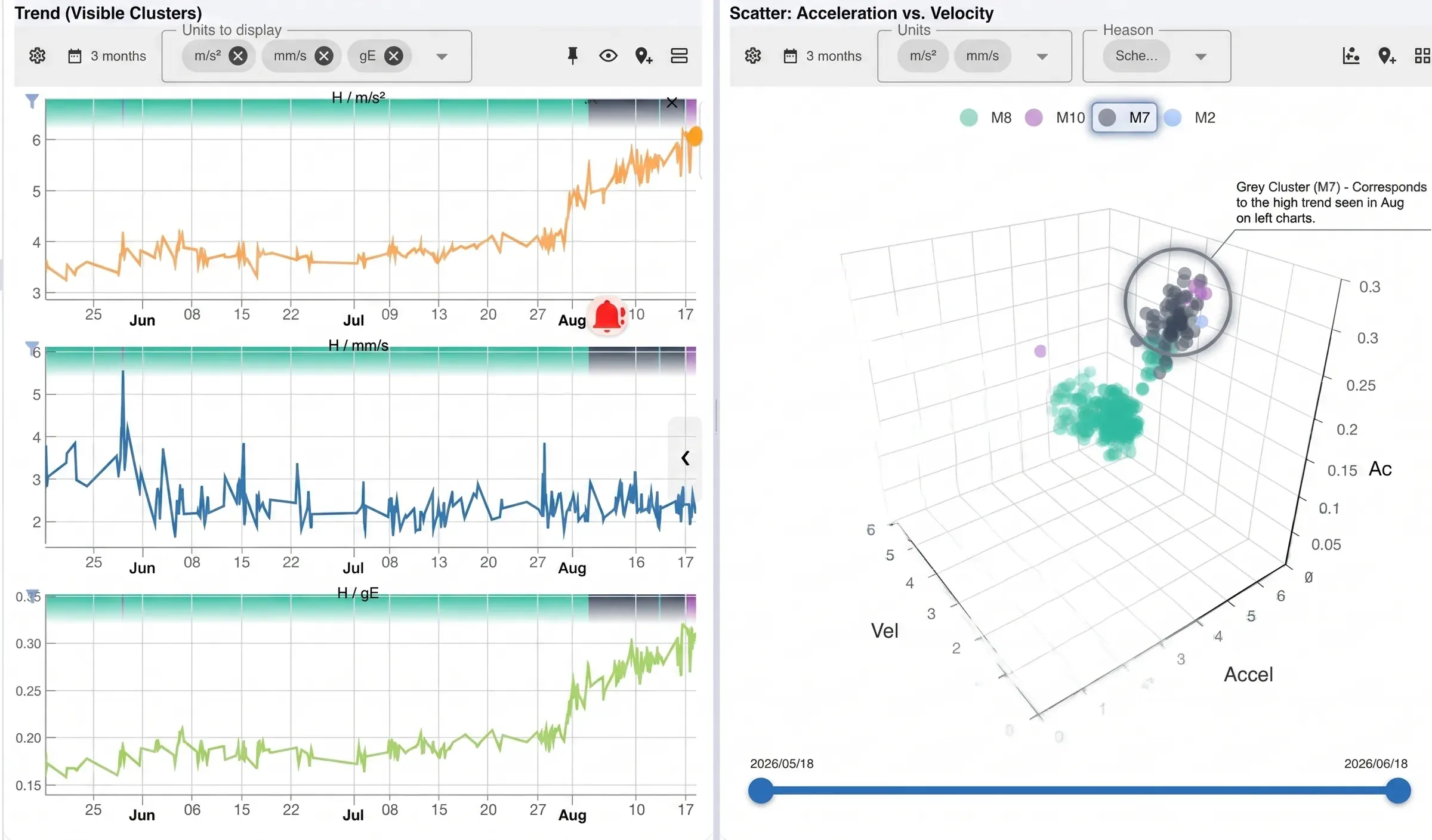

Modos de operación que se descubren solos
Ya sabes cómo suena tu coche. De una forma en carretera, de otra a vuelta de rueda por la ciudad, de otra en una calle en mal estado. Nadie te enseñó esos sonidos y no sabrías ponerles números, pero el día que uno cambia lo notas, y llamas al mecánico antes de saber qué falla.
A tus máquinas no las está escuchando nadie así. Digivibe MX® lo hace con clustering: agrupa por su cuenta las mediciones en modos de operación, sin que nadie etiquete nada, y avisa de los cambios como eventos — Nuevo modo cuando aparece un comportamiento que nunca había visto, Modo antiguo se repite cuando la máquina vuelve a algo ya conocido.
Importa porque una máquina real no tiene un solo comportamiento: arranca, trabaja a distintas cargas, se detiene. Medido todo contra un mismo límite, la tendencia se llena de ruido y las alarmas pierden sentido.
- Algoritmos de BIRCH y MiniBatch K-Means sobre un espacio de características que combina velocidad, envolvente, energía en alta y media frecuencia, y kurtosis.
- Una separación previa por velocidad, que distingue los regímenes de giro antes de agrupar dentro de cada uno.
- Modos especiales reconocidos aparte: sensor saturado y máquina detenida, que de otro modo contaminarían los grupos.
Cada medición queda etiquetada con su modo, y ese modo se puede tender y graficar como una unidad más. Un cambio de comportamiento se ve de inmediato, aunque los valores absolutos no hayan cruzado ningún umbral.
Este es el único modelo no supervisado de Digivibe MX®: el único al que nadie tiene que decirle qué buscar.
Límites de alarma aprendidos del histórico
Poner límites de alarma a mano, punto por punto y unidad por unidad, es el trabajo más tedioso —y más pospuesto— de cualquier programa de monitoreo.
Digivibe MX® los aprende del histórico. El usuario marca un periodo en el que la máquina estaba sana; el software analiza esa ventana y calcula los tres niveles —amarillo, naranja y rojo— para cada unidad:
- Método por desviación estándar, que descarta los valores atípicos antes de construir el umbral, o método por máximo sobre el periodo aprendido.
- Incrementos configurables por nivel, con topes mínimos y máximos por unidad.
- Protección contra el caso clásico: si una unidad no se calculó y toda la serie está en cero, no se aprenden límites en lugar de generar alarmas permanentes.
Los límites resultantes quedan como cualquier otro umbral: visibles, editables y ajustables punto por punto.

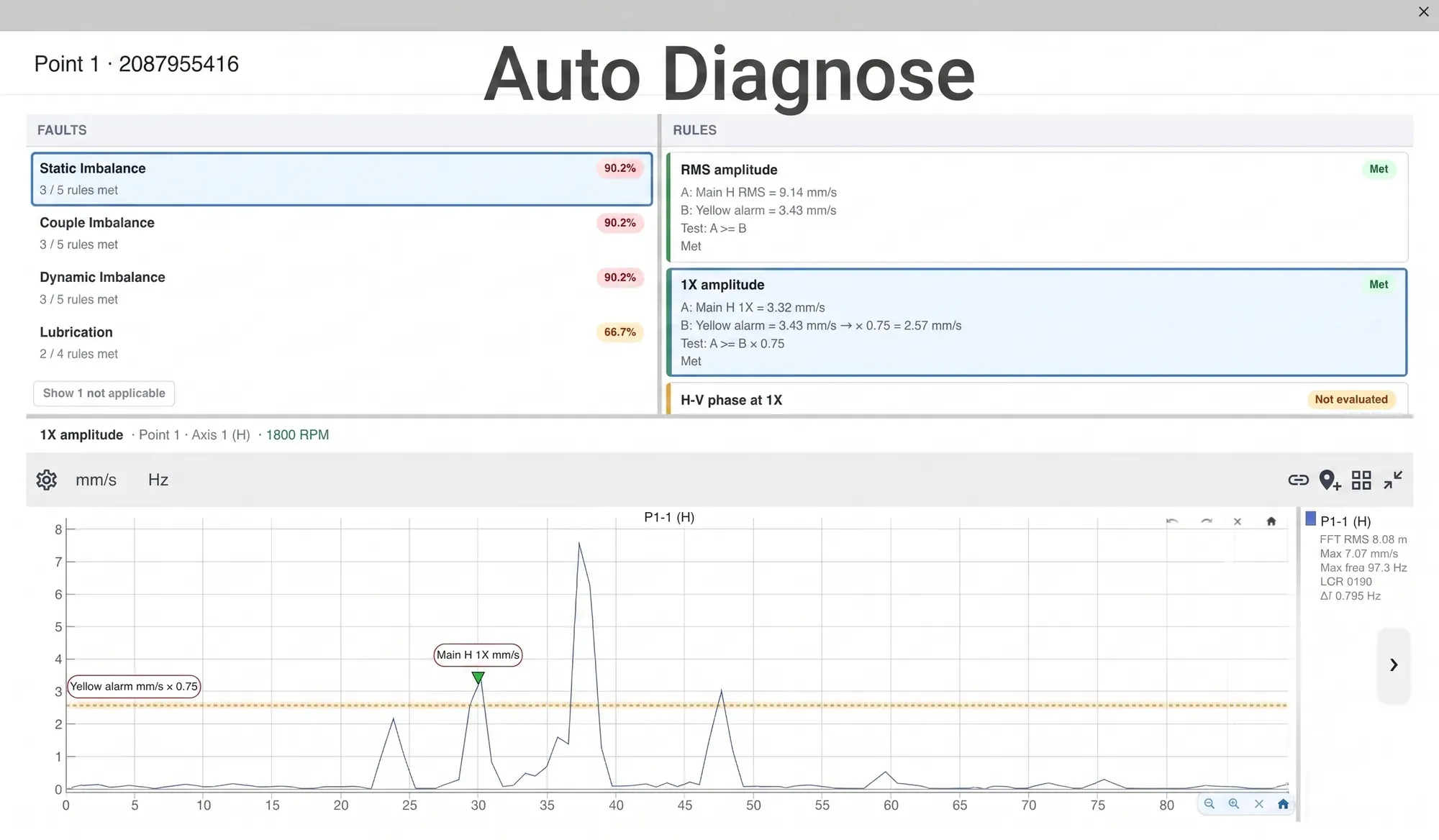

Nombra la falla, no solo el nivel
Un motor de reglas evalúa cada medición y clasifica la condición de la máquina, señalando la falla concreta en lugar de un simple nivel de alarma.
El diagnóstico no es una caja negra: cada falla se sostiene en condiciones verificables —amplitud de 1X, 2X y 3X, relación de fase horizontal-vertical, contenido de envolvente, energía en alta frecuencia— que el usuario puede consultar y ajustar. Los umbrales, las condiciones y las fallas propias se configuran por punto o por máquina.
| Categoría | Fallas detectadas |
|---|---|
| Desbalance | Estático, par y dinámico |
| Desalineación | Paralela y angular |
| Eje | Eje flexionado |
| Rodamientos | Etapa 2, etapa 3, etapa 4 y rodamiento montado torcido |
| Soltura | Soltura en el alojamiento del rodamiento |
| Cavitación | Cavitación en bombas |
| Lubricación | Falla de lubricación |
| Estado | Máquina detenida |
Entre otras — el catálogo está en expansión continua.
De la señal cruda a la falla con nombre
Dos pasos de la misma cacería de rodamiento: primero los impactos afloran cuando el filtrado quita el ruido, y después la separación entre sus bandas laterales le pone nombre a la falla.

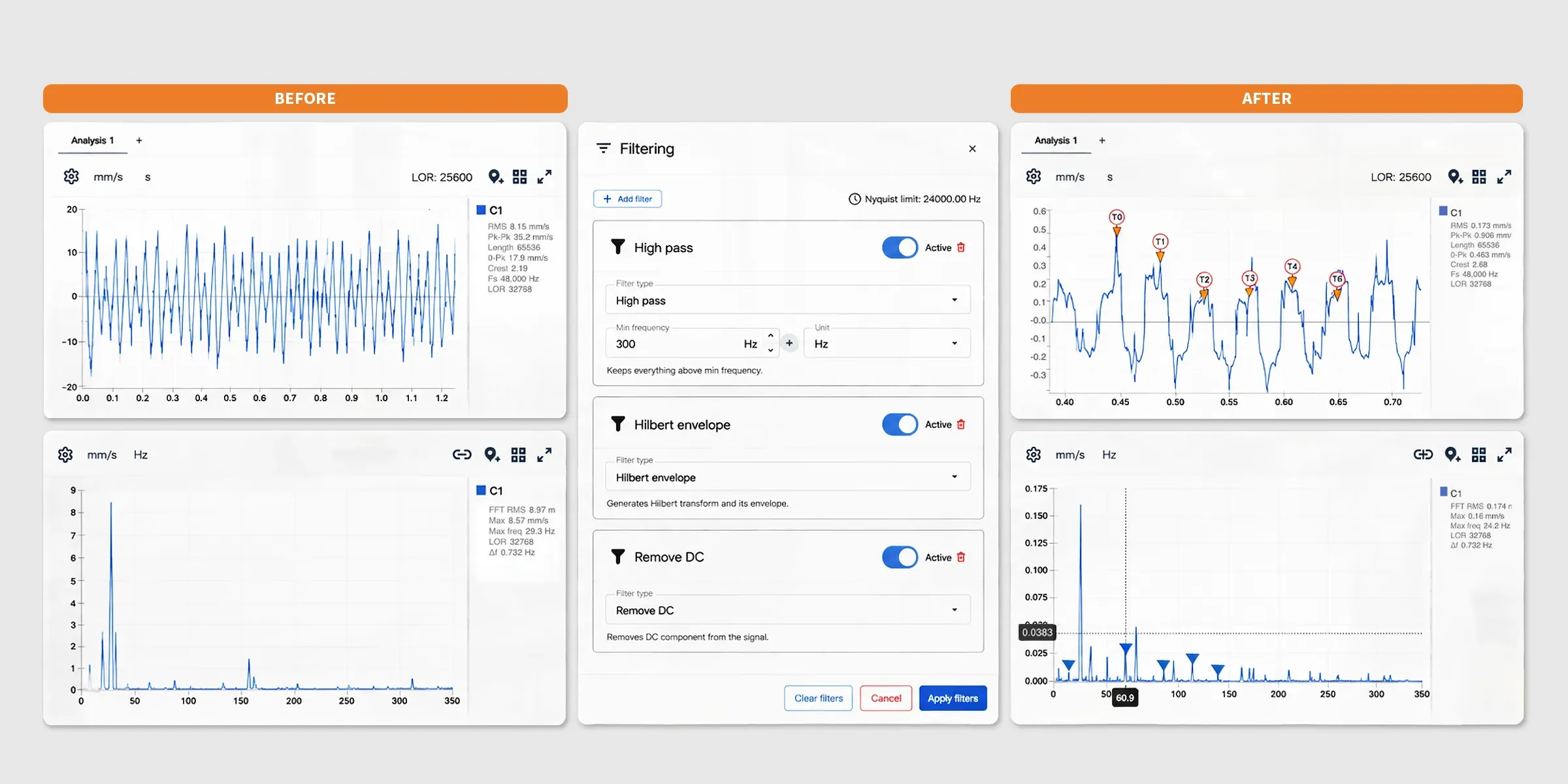

Los impactos afloran

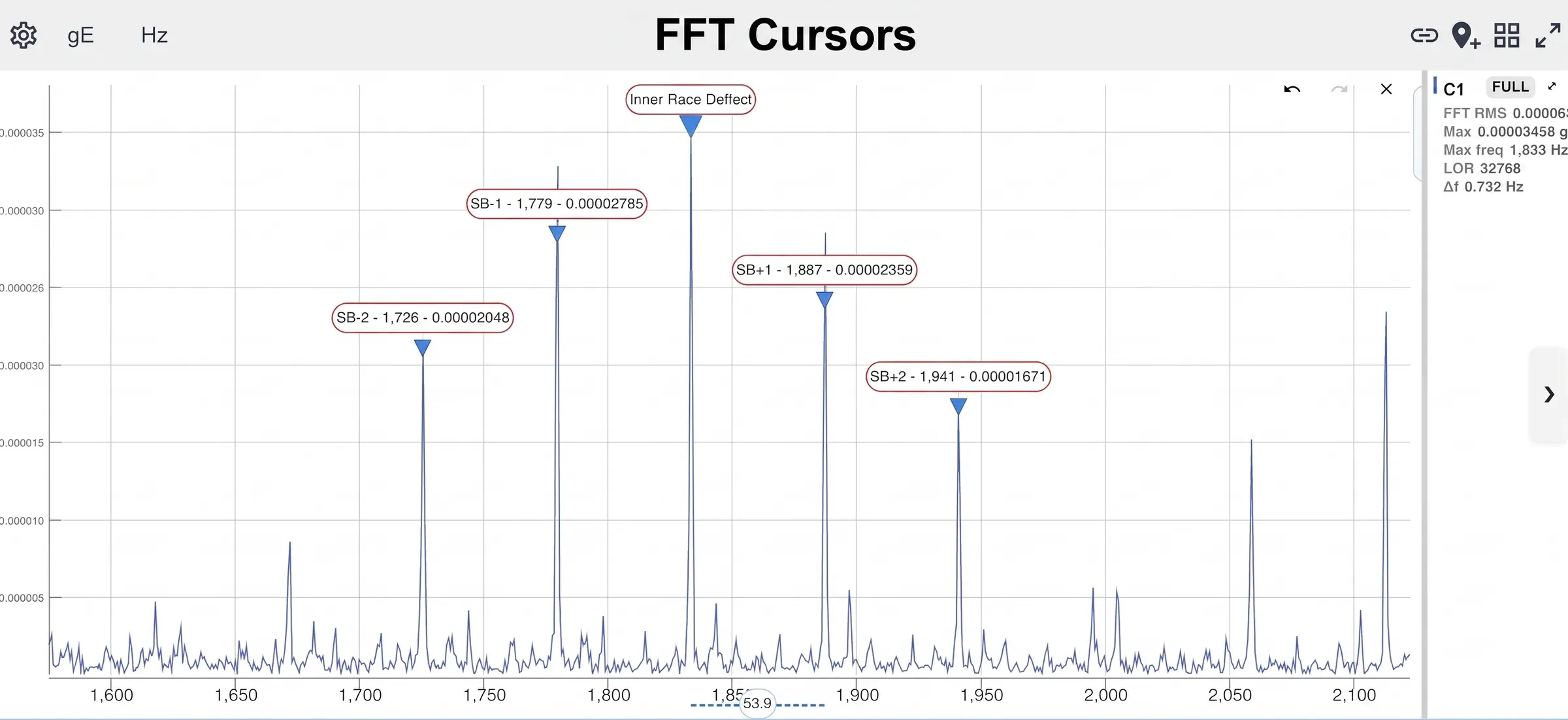

La separación nombra la falla

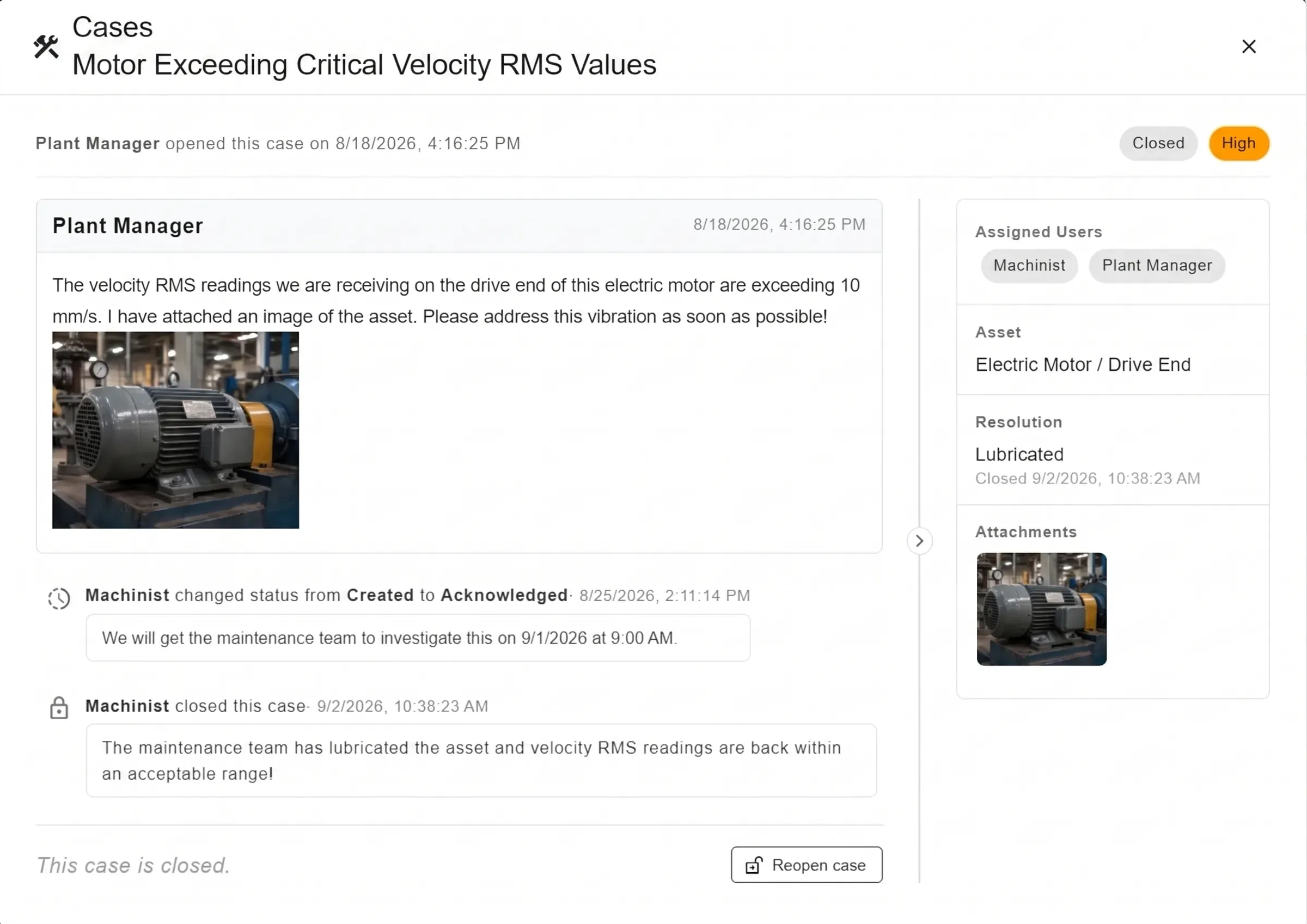

Casos: el historial clínico de cada máquina
Detectar la falla es la mitad del trabajo. La otra mitad es que alguien la atienda, que quede registrado qué se hizo, y que el conocimiento no se pierda.
Para eso están los Casos.
El espectro, la foto del acoplamiento y la conversación viven en el mismo sitio, y el caso deja registrado qué lo resolvió.
| Campo | Detalle |
|---|---|
| Activo | El caso queda ligado a la máquina, punto o eje donde se detectó la condición |
| Prioridad | Baja, Media, Alta y Crítica, con código de color |
| Estado | Flujo configurable, con un estado de cierre permanente |
| Responsables | Uno o varios usuarios asignados; la tabla se puede filtrar por persona |
| Resolución | Catálogo listo para usar —lubricado, reparado, pieza reemplazada, ajustado o recalibrado, resuelto por mantenimiento, sin falla encontrada, no se corregirá, diferido a mantenimiento programado— y también texto libre |
Conversación y evidencia. Un hilo de comentarios con editor de texto enriquecido, en orden cronológico. Comentarios privados, visibles solo para los usuarios con permiso sobre el caso, para que la discusión interna quede interna. Adjuntos de hasta 4 MB —fotos, PDF, Word, Excel, CSV y texto— así que la foto del acoplamiento, la orden de trabajo y el reporte de vibración conviven en el mismo lugar. Y una línea de tiempo que registra cada cambio de estado, quién lo hizo y cuándo.
Colaboración más allá del software. Un caso se puede compartir con alguien que no tiene cuenta: el jefe de planta, el contratista, el fabricante del equipo. Reciben un enlace con token que abre el caso en el navegador, sin instalar nada y sin dar acceso al resto de la base de datos. El enlace es revocable y expira. Los correos de notificación abren directamente el caso, identificando la base de datos correcta.

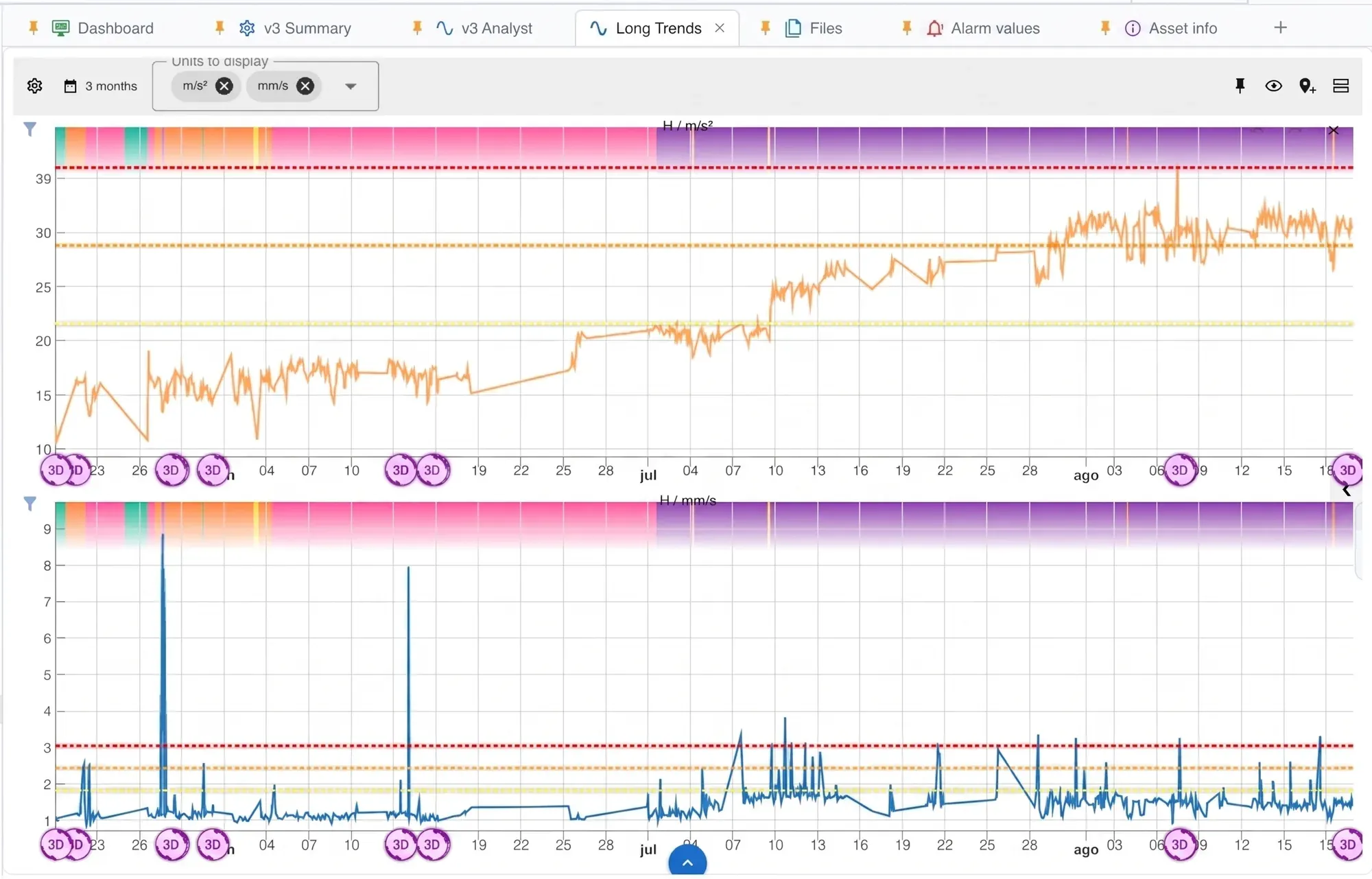

Tendencias: donde se ve venir la falla
- Varias unidades en la misma gráfica —aceleración, velocidad, envolvente, temperatura, amperaje, RPM— con su propia escala.
- Rangos predefinidos (7 días, 30 días, 3, 6 y 12 meses) o el periodo exacto que se necesite.
- Bandas de alarma dibujadas sobre la serie, para leer la severidad sin consultar tablas.
- Tendencias múltiples sincronizadas: varios paneles que comparten el eje de tiempo, para correlacionar puntos y ejes de una misma máquina.
- Dispersión entre dos unidades, para encontrar relaciones que la serie temporal esconde.
- Desde cualquier punto de la tendencia se abre la medición original: el espectro y la forma de onda que generaron ese valor.

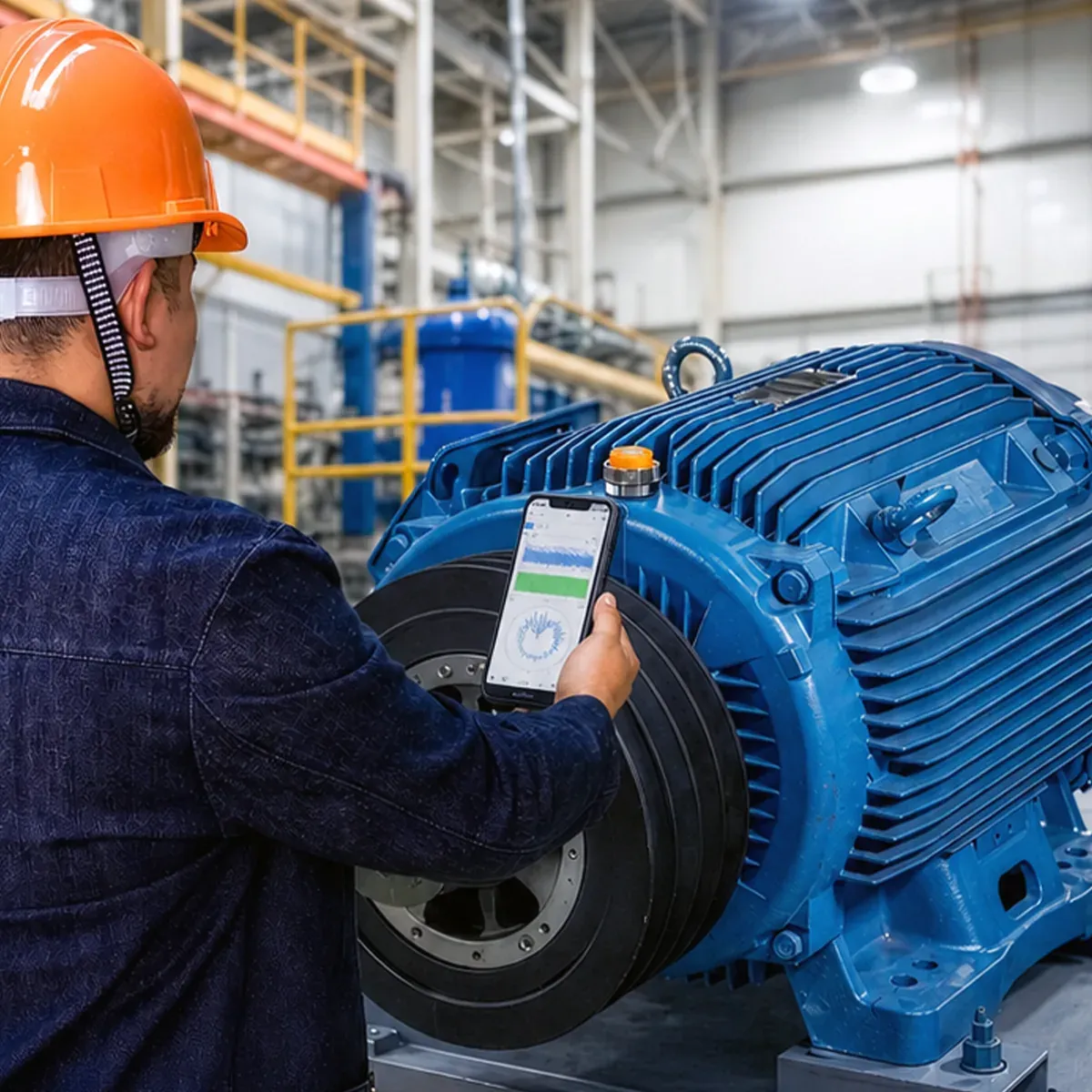

Rutas, y el teléfono en el bolsillo
Las rutas son configurables por planta, área y máquina, con su orden de recorrido. La recolección corre desde las interfaces locales o directamente desde los sensores inalámbricos, y se sincroniza sola con la base de datos y la nube.
QR Connect transfiere rutas y archivos entre el escritorio y la aplicación móvil sin cables ni configuración de red.
La app WiSER VIBE® lleva la ruta en campo, muestra la lectura en progreso y sube el dato al mismo tablero que usas en el escritorio.
Corregir, no solo medir

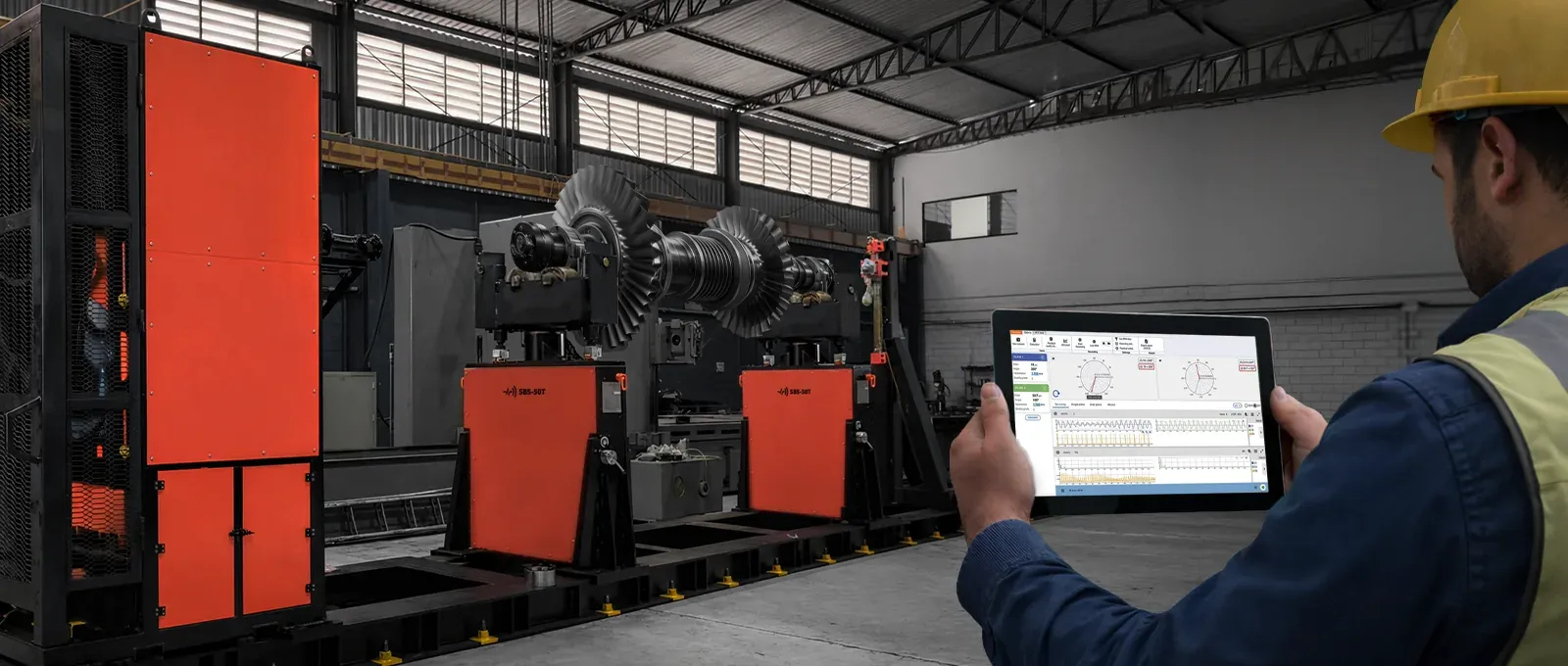

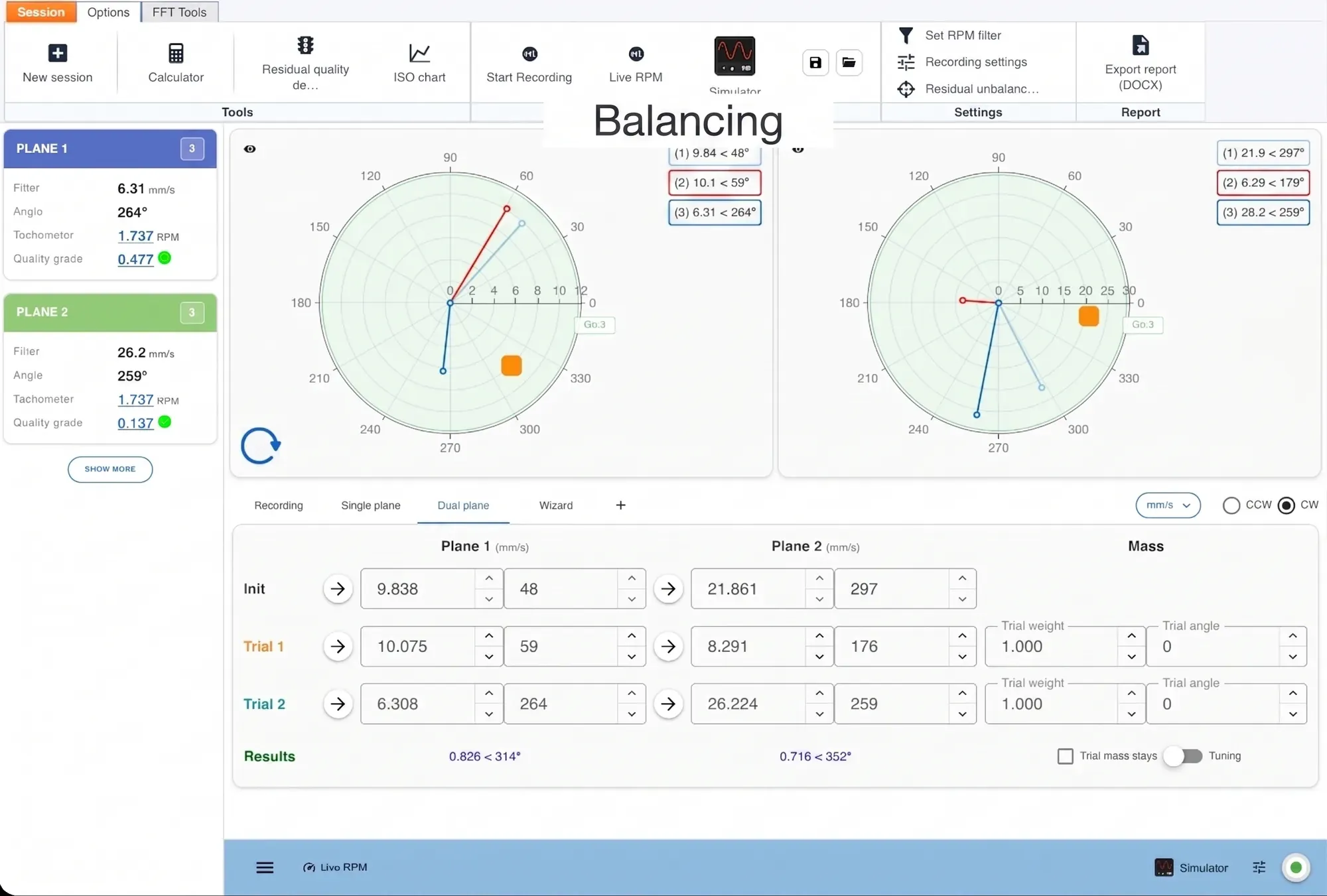

Balanceo en campo
Balanceo en 1, 2 y 3 planos con asistente paso a paso, peso de corrección y posición angular, diagrama polar de las corridas, y reporte listo para entregar.
ODS y análisis modal
ODS — Operating Deflection Shapes muestra cómo se deforma realmente la máquina mientras opera. La animación sobre el modelo 3D, a la frecuencia seleccionada, convierte un problema abstracto de espectros en algo que cualquiera en la planta entiende de un vistazo.
El análisis modal por martillo de impacto da FRF, coherencia, frecuencias naturales y amortiguamiento — así se distingue un problema de fuerza de uno de resonancia antes de pagar por la reparación equivocada.

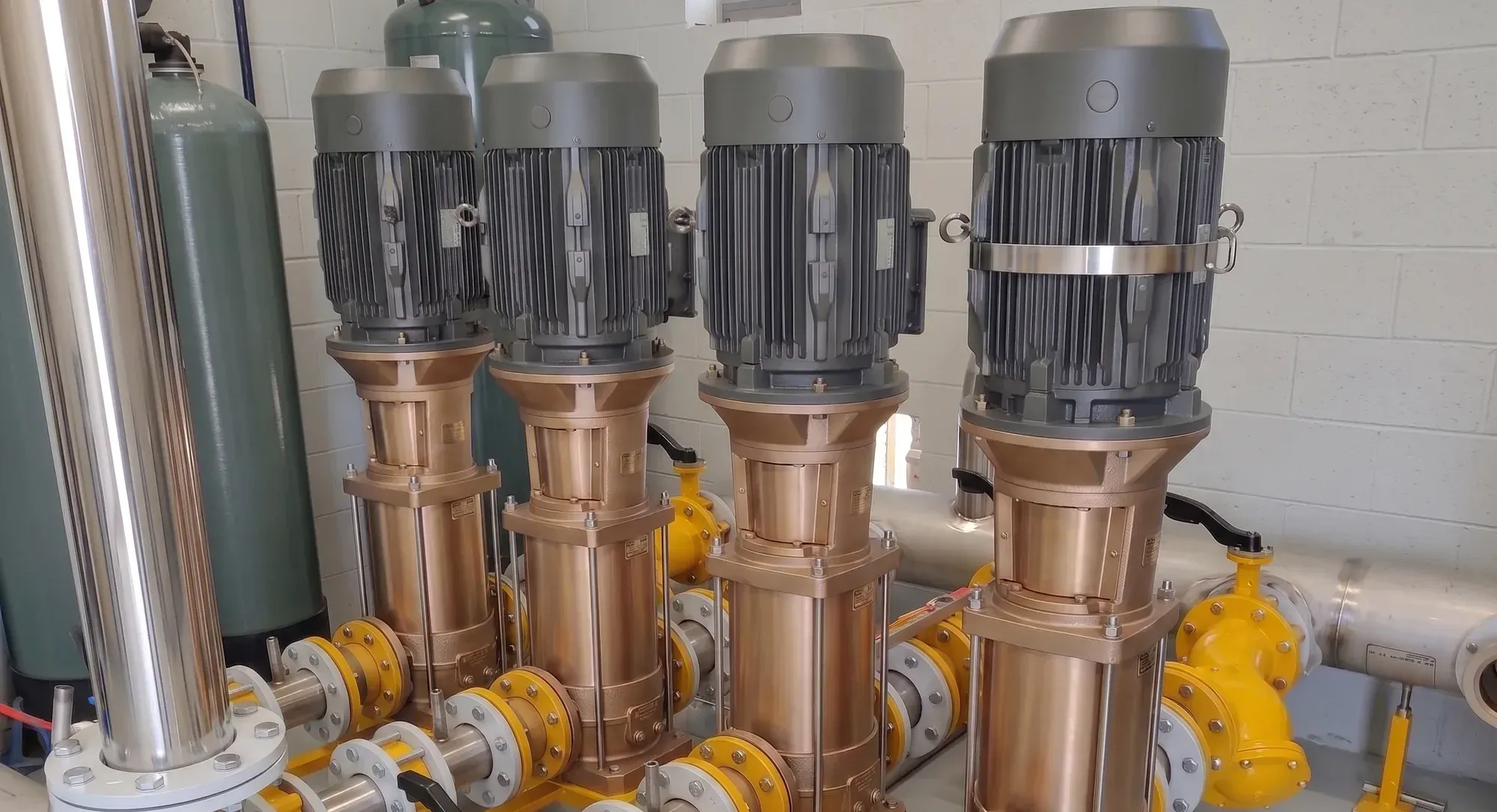

La máquina, y la forma que dibuja su vibración mientras gira.
Cuatro versiones
Elige la que va con tu trabajo
La licencia es tuya, no de la computadora: si la tablet se daña o se reemplaza la PC, el software se instala en la nueva sin costo adicional.

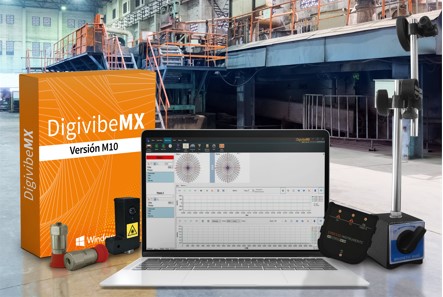

M10
Balanceo y análisis en campo
Para el técnico que balancea en sitio y necesita diagnosticar con el espectro en la mano.
M20
Análisis y monitoreo
La versión de análisis completa: recolección por rutas, autodiagnóstico, análisis modal, ODS y la nube. Sin módulo de balanceo.

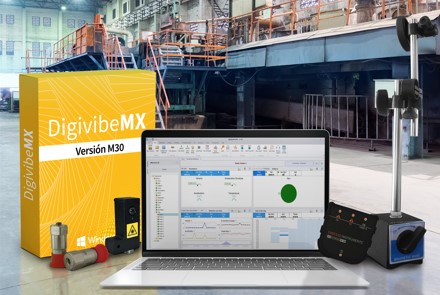

M30
Todo incluido
M20 más el módulo completo de balanceo.
PHANTOM®
Análisis desde la nube
Un M20 para el analista remoto: trabaja sobre los datos que tus sensores PHANTOM® ya subieron a EI-Analytic™. Sin adquisición directa. Gratis con cualquier kit PHANTOM®.
Compara las cuatro versiones
✔ incluido · — no incluido
| M10 | M20 | M30 | PHANTOM® | |
|---|---|---|---|---|
| Adquisición | ||||
| Interfaces locales GX-400, WiSER y Defiant | ✔ | ✔ | ✔ | — |
| Sensores inalámbricos PHANTOM® | — | ✔ | ✔ | — |
| Recolección por rutas | — | ✔ | ✔ | — |
| Análisis fuera de ruta (medición ad-hoc) | ✔ | ✔ | ✔ | — |
| QR Connect (transferencia de rutas y archivos con la app) | — | ✔ | ✔ | ✔ |
| Análisis | ||||
| FFT, forma de onda y marcadores | ✔ | ✔ | ✔ | ✔ |
| Herramientas avanzadas de FFT (filtrado, FRF, coherencia) | ✔ | ✔ | ✔ | ✔ |
| Cascada y diagramas de órbita | ✔ | ✔ | ✔ | ✔ |
| Autodiagnóstico automático de fallas | — | ✔ | ✔ | ✔ |
| Explorador de archivos y valores atípicos | ✔ | ✔ | ✔ | ✔ |
| Generación de reportes | ✔ | ✔ | ✔ | ✔ |
| Módulos especializados | ||||
| Balanceo en 1, 2 y 3 planos con asistente | ✔ | — | ✔ | — |
| ODS — Operating Deflection Shapes | — | ✔ | ✔ | ✔ ¹ |
| Editor de modelos 3D y colocación de puntos | — | ✔ | ✔ | ✔ |
| Análisis modal (martillo, FRF, frecuencias naturales) | — | ✔ | ✔ | — |
| Nube y gestión | ||||
| Conexión a la nube EI-Analytic™ | — | ✔ | ✔ | ✔ |
| Dashboards de monitoreo | — | ✔ | ✔ | ✔ |
| Dashboards personalizables | — | ✔ | ✔ | ✔ |
| Notificaciones y alarmas | — | ✔ | ✔ | ✔ |
| Casos y colaboración | — | ✔ | ✔ | ✔ |
| Múltiples bases de datos, roles y usuarios | — | ✔ | ✔ | ✔ |
¹ En la versión PHANTOM®, ODS trabaja sobre las tomas que los sensores PHANTOM® ya subieron a la nube.
Funciona donde trabajas
Digivibe MX® es una aplicación ligera: corre en equipos de escritorio, portátiles y tablets estándar, sin requisitos especiales de procesador ni memoria.
| Escritorio | Windows, macOS y Linux |
| Móvil | iOS y Android |
| Nube | Sincroniza con la plataforma EI-Analytic™ |
| Conexión a internet | Solo para la activación |
| Idiomas | Inglés, español, francés y portugués |
Preguntas frecuentes
¿Qué diferencia hay entre Digivibe MX® y WiserVibe?
Son la misma aplicación en dos plataformas: comparten el mismo código de análisis. Digivibe MX® corre en PC con Windows y WiserVibe en móvil. Lo que cambia es la pantalla y el momento de uso: el móvil para recolectar en campo, la PC para el análisis sentado.
¿Puedo trabajar sin conexión a internet?
Sí. Digivibe MX® trabaja con archivos y bases locales; la nube es opcional. La recolección por rutas también funciona sin señal: los datos suben cuando el dispositivo recupera conexión.
¿Cómo hago rutas de recolección?
Las rutas se crean en Digivibe MX®, en EI-Analytic™ o en WiserVibe, y pueden guardarse en la nube o en local.
En la nube: se descargan en WiserVibe, se recolecta con el EI WiSER® 3X o la GX-400, y al terminar los datos suben solos para generar tendencias y autodiagnósticos.
En local: las rutas se pasan de Digivibe MX® a WiserVibe mediante un código QR que conecta los dos dispositivos. Al terminar la ruta se repite la conexión por QR para devolver los datos a Digivibe MX®.
¿Puedo ver arranques y paros de máquina?
Sí. El software levanta la curva de run-up / coast-down para ver cómo cambia la amplitud y la fase con la velocidad — que es como se identifica una resonancia en lugar de discutirla.
¿Qué tipo de algoritmo usa el autodiagnóstico?
Un algoritmo propio, de funcionamiento similar a una red neuronal, que permite a los usuarios agregar sus propios diagnósticos o modificar los existentes.
¿Usan redes neuronales?
Es un sistema propietario que trabaja de forma muy parecida.
¿Cómo se evalúa la probabilidad de cada diagnóstico?
A partir de las reglas que dispara cada falla y de los valores predictivos positivos y negativos de cada una.
¿Tienen herramientas de análisis modal?
Sí, y es análisis modal completo.
Análisis modal con martillo instrumentado. El software captura la sensibilidad del martillo (mV/N), promedia varios golpes por H1 y obtiene una FRF calibrada por cada canal de respuesta, con su coherencia. Incluye doble ventana —compuerta de fuerza y exponencial—, reporta el amortiguamiento de cada modo, y solo busca picos donde el martillo realmente excitó la estructura y donde la coherencia es suficiente. Los resultados se exportan en UFF 58.
El martillo instrumentado no lo vendemos: lo pone el cliente. El software trabaja con cualquier martillo que entregue señal de fuerza y del que se conozca su sensibilidad.
ODS — Operating Deflection Shapes, con la GX-400 (un acelerómetro triaxial o uniaxial más un sensor de referencia) o con el EI WiSER® 3X (triaxial más óptico de referencia). Da forma de deflexión en operación, amplitud y fase, e identifica resonancias y problemas estructurales.
Frecuencias naturales por impacto, si no hay martillo instrumentado a la mano: se excita la estructura con un martillo cualquiera y se mide la respuesta con el sensor de referencia. No da FRF calibrada, pero es una forma práctica de identificarlas.
¿Qué formatos de archivo maneja?
Los propios del sistema —señales, balanceos, rotores, rutas, dashboards, modelos 3D y sesiones ODS y modales— más UFF 58 para intercambiar con otros programas de análisis.
