Was ist Digivibe MX®?
Digivibe MX® ist die Plattform für Schwingungsanalyse und vorausschauende Instandhaltung von ERBESSD INSTRUMENTS®. Sie vereint den gesamten Arbeitsablauf des Analysten in einer einzigen Software — und läuft auf dem Desktop und mobil, lokal oder verbunden mit der Cloud-Plattform EI-Analytic™.
-
Messen
Mit den Schnittstellen GX-400, WiSER und Defiant — oder automatisch, von den drahtlosen PHANTOM®-Sensoren.
-

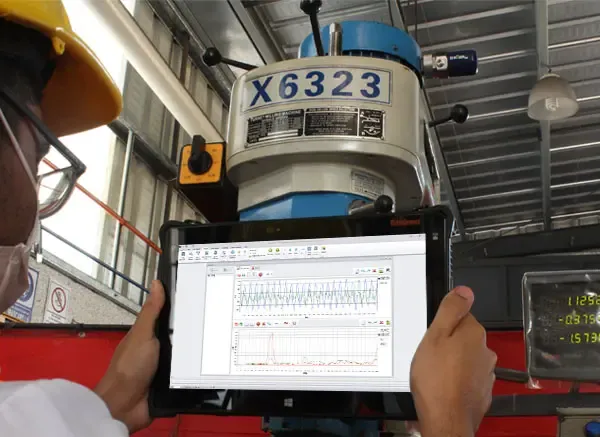

Analysieren

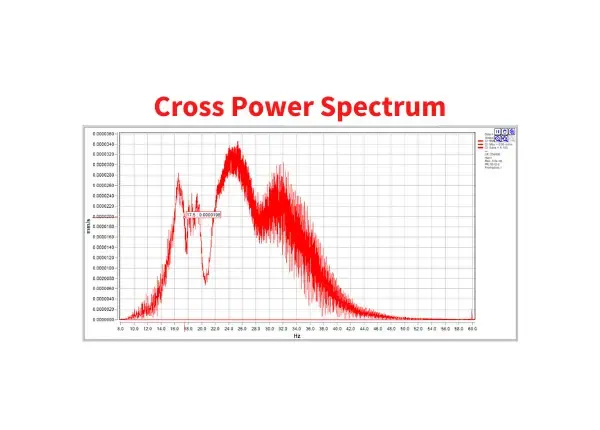

Eine vollständige FFT-Engine: Spektrum, Zeitsignal, Hüllkurve, Wasserfall, Orbits, digitale Filterung, FRF und Kohärenz.
-
Diagnostizieren
Eine Regel-Engine benennt den Fehler und seine Schwere; Machine-Learning-Modelle lernen das normale Verhalten jeder Maschine.
-
Priorisieren
Anlagen werden nach Risiko und Dringlichkeit sortiert — nicht nur nach Alarmfarbe.
-
Korrigieren
Vor Ort: Auswuchten in 1, 2 und 3 Ebenen, Modalanalyse und ODS.
-
Nachverfolgen
Fälle mit Kommentaren, Verantwortlichen und angehängten Nachweisen — damit das Wissen nicht verloren geht.
Ihre Daten bleiben Ihre Daten

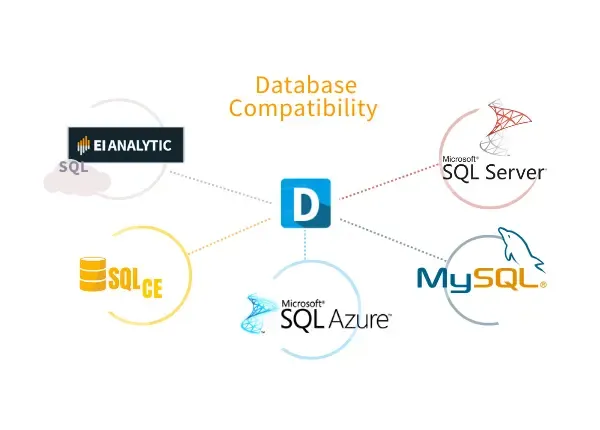

Digivibe MX® speichert Ihre Messungen in offenen Standarddatenbanken — SQL Server, MySQL und Azure. Nicht in einem proprietären Format und nicht in einem Tresor, den nur wir öffnen können.
Das hat drei Konsequenzen, die man klar aussprechen sollte:
- Die Daten gehören Ihnen. Sie liegen in Ihrer eigenen Datenbank, auf Ihrem Server oder in Ihrem Azure-Konto. Sie können sie mit jedem gängigen Werkzeug abfragen, exportieren und sichern.
- Sie behalten die volle Kontrolle. Niemand dazwischen entscheidet, wer worauf zugreift und wie lange.
- Kein Abonnement, das bestehen bleiben muss. Der Zugang zu der Historie, die Sie bereits aufgebaut haben, hängt nicht von einer wiederkehrenden Zahlung ab.
Und die Daten herauszubekommen ist kein Gefallen, den wir Ihnen tun. Es gibt drei Wege, und sie gehören alle Ihnen:
| Industrieprotokolle | Modbus, MQTT und OPC |
| Cloud-API | Holen Sie Ihre Daten in jede andere Anwendung |
| Lokale Sicherungen | Eingebaute Werkzeuge, im Takt, den Sie festlegen |
Für ein Überwachungsprogramm, das Jahre halten soll, ist das der Unterschied zwischen dem Aufbau eines eigenen Vermögenswerts und der Miete des Zugangs dazu.
Welche Maschine zuerst?
Ein Alarm sagt, was nicht stimmt. Digivibe MX® sagt zusätzlich, was zuerst zu behandeln ist.
Jede Anlage erhält einen Prioritäts-Score, der zwei unterschiedliche Dinge kombiniert:
| Komponente | Was gemessen wird | Gewicht |
|---|---|---|
| Risiko | Wie schlecht der Zustand heute ist: Anteil der Messwerte in Rot, Orange und Gelb | 60 % |
| Dringlichkeit | Wie schnell sich der Zustand verschlechtert: geschätzte Restlaufzeit und Trendsteigung | 40 % |
Und dazu liefert sie alles, was nötig ist, um der Zahl zu vertrauen:
- Vertrauen — wie aktuell und wie konsistent die Daten hinter dem Score sind.
- Treiber — welche konkrete Einheit die Priorität nach oben drückt, und wie viele Messwerte in Rot, Orange und Gelb sie stützen.
- Hinweise — ehrliche Warnungen zur Datenqualität: keine Daten, Maschine immer aus, veraltete Information, kurze Laufzeit.
Die Priorität pflanzt sich im Anlagenbaum fort: ein Bereich erbt die Dringlichkeit seiner kritischsten Maschine, sodass die Leitungsansicht widerspiegelt, was unten passiert, ohne jeden Messpunkt zu öffnen.
Das Ergebnis ist eine Arbeitsliste, sortiert nach tatsächlicher Konsequenz und nicht nach der auffälligsten Farbe.

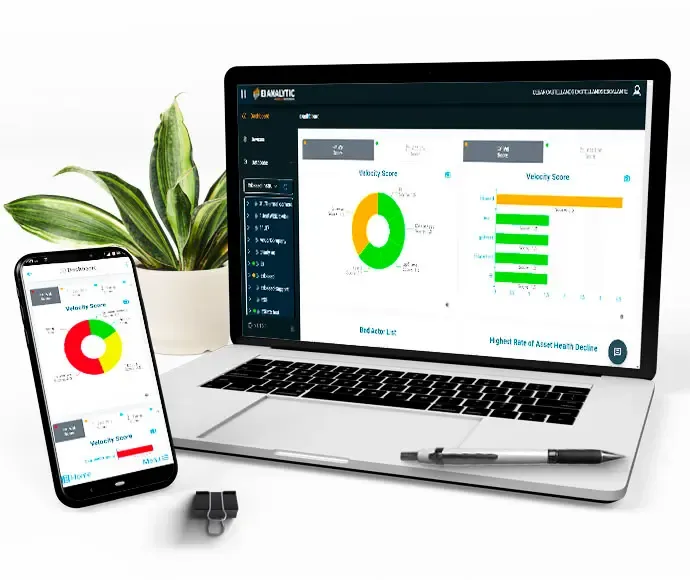

Das Dashboard gehört Ihnen

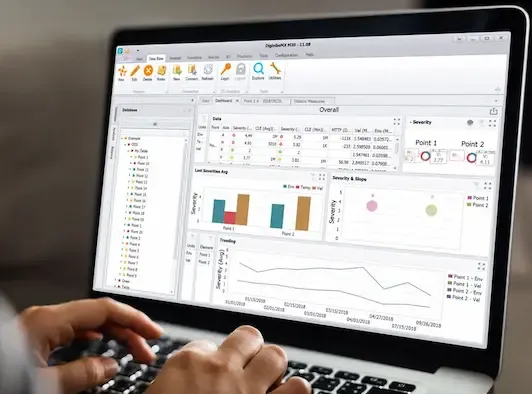

Das Dashboard von Digivibe MX® ist kein festes Fenster. Jeder Anwender baut seine eigenen Tafeln: er legt das Raster fest, platziert die Panels und wählt, welches Widget in jedes davon kommt.
Wie es aufgebaut wird
- Layout als Raster, mit verschachtelbaren Zeilen und Spalten.
- Größenveränderbare Panels in Echtzeit, durch Ziehen der Trenner.
- Jedes Panel kann seinen eigenen Titel tragen, mit eigener Typografie, Farbe, Rahmen und Ausrichtung.
- Tafeln mit fester Höhe (alles passt auf den Bildschirm) oder mit Scroll.
- Mehrere Tafeln bestehen nebeneinander als Reiter, jeder mit Name, Symbol und Farbe.
Sie passt sich der Baumebene an
Tafeln werden für eine oder mehrere Ebenen der Hierarchie deklariert — Unternehmen, Bereich, Maschine, Messpunkt und Achse — und erscheinen nur dort, wo sie Sinn ergeben.
Ein und dasselbe Panel kann sogar je nach ausgewählter Ebene das Widget wechseln: ein Pareto, wenn Sie auf einem Bereich stehen, ein Spektrum, wenn Sie auf einen Messpunkt hinuntergehen.
Jedes Panel kann der Baumauswahl folgen oder an eine feste Anlage gebunden bleiben, um Tafeln einer kritischen Maschine zu bauen, die sich beim Navigieren nicht ändern.
Maschinelles Lernen, für zwei verschiedene Probleme
Betriebsmodi, die sich von selbst finden
Sie wissen, wie Ihr eigenes Auto klingt. Auf der Autobahn so, im Schritttempo durch die Stadt anders, auf einer schlechten Straße wieder anders. Niemand hat Ihnen diese Geräusche beigebracht, und Sie könnten sie nicht in Zahlen fassen — aber an dem Tag, an dem sich eines ändert, merken Sie es und rufen die Werkstatt an, bevor Sie wissen, was defekt ist.
Ihren Maschinen hört niemand so zu. Digivibe MX® tut es mit Clustering: Es gruppiert die Messungen von selbst in Betriebsmodi, ohne dass jemand etwas kennzeichnet, und meldet die Änderungen als Ereignisse — Neuer Modus, wenn ein nie gesehenes Verhalten auftritt, Früherer Modus wiederholt sich, wenn die Maschine zu etwas bereits Bekanntem zurückkehrt.
Das ist wichtig, weil eine reale Maschine nicht ein einziges Verhalten hat: sie startet, arbeitet unter verschiedenen Lasten, steht still. Gegen eine einzige Grenze gemessen, füllt sich der Trend mit Rauschen, bis die Alarme ihren Sinn verlieren.
- BIRCH und MiniBatch K-Means über einen Merkmalsraum, der Geschwindigkeit, Hüllkurve, Energie im hohen und mittleren Frequenzbereich sowie Kurtosis kombiniert.
- Eine vorgelagerte Trennung nach Drehzahl, die die Drehregime unterscheidet, bevor innerhalb jedes einzelnen gruppiert wird.
- Sondermodi getrennt erkannt: gesättigter Sensor und stillstehende Maschine, die die Gruppen sonst verfälschen würden.
Jede Messung wird mit ihrem Modus gekennzeichnet, und dieser Modus lässt sich wie eine weitere Einheit trenden und darstellen. Eine Verhaltensänderung zeigt sich sofort — auch wenn die Absolutwerte nie einen Schwellenwert überschritten haben.
Das ist das einzige unüberwachte Modell in Digivibe MX®: das einzige, dem niemand sagen muss, wonach es suchen soll.
Aus der Historie gelernte Alarmgrenzen
Alarmgrenzen von Hand zu setzen, Messpunkt für Messpunkt und Einheit für Einheit, ist die mühsamste — und am häufigsten aufgeschobene — Arbeit in jedem Überwachungsprogramm.
Digivibe MX® lernt sie aus der Historie. Der Anwender markiert einen Zeitraum, in dem die Maschine gesund war; die Software analysiert dieses Fenster und berechnet die drei Stufen — gelb, orange und rot — für jede Einheit:
- Methode über Standardabweichung, die Ausreißer verwirft, bevor der Schwellenwert gebildet wird, oder Methode über das Maximum im gelernten Zeitraum.
- Konfigurierbare Zuschläge je Stufe, mit Mindest- und Höchstgrenzen je Einheit.
- Schutz gegen den klassischen Fall: wurde eine Einheit nie berechnet und ist die ganze Reihe null, werden keine Grenzen gelernt, statt Daueralarme zu erzeugen.
Die entstandenen Grenzen verhalten sich wie jeder andere Schwellenwert: sichtbar, editierbar und Punkt für Punkt anpassbar.
Sie benennt den Fehler, nicht nur die Stufe
Eine Regel-Engine bewertet jede Messung und klassifiziert den Zustand der Maschine, indem sie den konkreten Fehler benennt statt einer allgemeinen Alarmstufe.
Die Diagnose ist keine Blackbox: jeder Fehler stützt sich auf überprüfbare Bedingungen — Amplitude von 1X, 2X und 3X, Phasenlage horizontal zu vertikal, Hüllkurveninhalt, Energie im hohen Frequenzbereich — die der Anwender einsehen und anpassen kann. Schwellenwerte, Bedingungen und eigene Fehler werden je Messpunkt oder je Maschine konfiguriert.
| Kategorie | Erkannte Fehler |
|---|---|
| Unwucht | Statisch, Momenten- und dynamische Unwucht |
| Fluchtungsfehler | Parallel und winklig |
| Welle | Verbogene Welle |
| Wälzlager | Stufe 2, Stufe 3, Stufe 4 und schief montiertes Lager |
| Lockerung | Lockerung im Lagergehäuse |
| Kavitation | Kavitation in Pumpen |
| Schmierung | Schmierungsfehler |
| Status | Maschine steht still |
Unter anderem — der Katalog wird laufend erweitert.

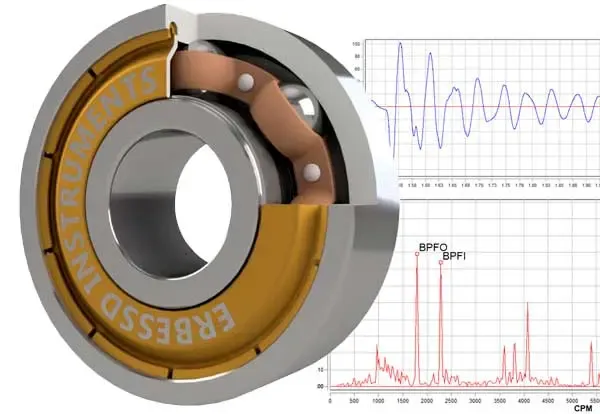

Vom Rohsignal zum benannten Fehler
Zwei Schritte derselben Lagersuche: erst treten die Impulse hervor, wenn die Filterung das Rauschen entfernt, dann benennt der Abstand ihrer Seitenbänder den Fehler.
Die Impulse treten hervor
Der Abstand benennt den Fehler
Fälle: die Krankenakte jeder Maschine
Den Fehler zu erkennen ist die halbe Arbeit. Die andere Hälfte ist, dass sich jemand darum kümmert, dass festgehalten wird, was getan wurde, und dass das Wissen nicht verloren geht.
Dafür gibt es die Fälle.
Das Spektrum, das Foto der Kupplung und die Konversation liegen am selben Ort, und der Fall hält fest, was ihn gelöst hat.
| Feld | Detail |
|---|---|
| Anlage | Der Fall ist an die Maschine, den Messpunkt oder die Achse gebunden, wo der Zustand erkannt wurde |
| Priorität | Niedrig, Mittel, Hoch und Kritisch, mit Farbcode |
| Status | Konfigurierbarer Ablauf, mit einem dauerhaften Abschlussstatus |
| Verantwortliche | Ein oder mehrere zugewiesene Anwender; die Tabelle lässt sich nach Person filtern |
| Lösung | Fertiger Katalog — geschmiert, repariert, Teil ersetzt, justiert oder rekalibriert, durch Instandhaltung gelöst, kein Fehler gefunden, wird nicht behoben, auf geplante Instandhaltung verschoben — und Freitext |
Gespräch und Nachweise. Ein Kommentarverlauf mit Rich-Text-Editor, in chronologischer Reihenfolge. Private Kommentare, nur für Anwender mit Berechtigung auf den Fall sichtbar, damit die interne Diskussion intern bleibt. Anhänge bis 4 MB — Fotos, PDF, Word, Excel, CSV und Text — sodass das Foto der Kupplung, der Arbeitsauftrag und der Schwingungsbericht am selben Ort liegen. Und eine Zeitleiste, die jede Statusänderung festhält, von wem und wann.
Zusammenarbeit über die Software hinaus. Ein Fall lässt sich mit jemandem teilen, der kein Konto hat: dem Werksleiter, dem Auftragnehmer, dem Hersteller der Anlage. Er erhält einen Link mit Token, der den Fall im Browser öffnet — ohne Installation und ohne Zugriff auf den Rest der Datenbank. Der Link ist widerrufbar und läuft ab. Benachrichtigungs-E-Mails öffnen direkt den Fall und erkennen dabei die richtige Datenbank.
Trends: dort sieht man den Ausfall kommen
- Mehrere Einheiten im selben Diagramm — Beschleunigung, Geschwindigkeit, Hüllkurve, Temperatur, Strom, U/min — jede mit eigener Skala.
- Voreingestellte Zeiträume (7 Tage, 30 Tage, 3, 6 und 12 Monate) oder genau der benötigte Zeitraum.
- Alarmbänder über der Reihe gezeichnet, um die Schwere ohne Tabelle abzulesen.
- Synchronisierte Mehrfach-Trends: mehrere Panels teilen sich die Zeitachse, um Messpunkte und Achsen derselben Maschine zu korrelieren.
- Streudiagramm zwischen zwei Einheiten, um Zusammenhänge zu finden, die die Zeitreihe verbirgt.
- Von jedem Punkt des Trends aus öffnet man die Originalmessung: das Spektrum und das Zeitsignal, die diesen Wert erzeugt haben.

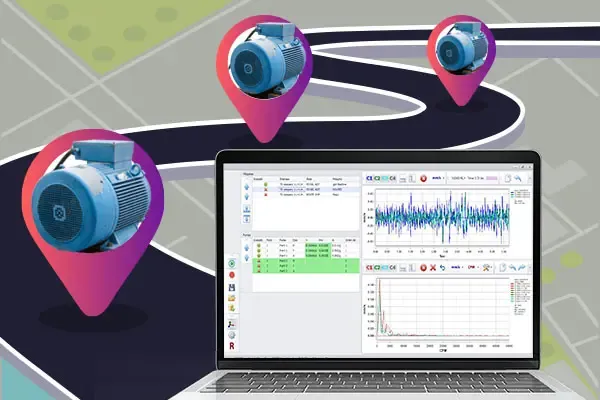

Routen, und das Telefon in der Tasche
Routen sind nach Werk, Bereich und Maschine konfigurierbar, mit ihrer Begehungsreihenfolge. Die Erfassung läuft über die lokalen Schnittstellen oder direkt über die drahtlosen Sensoren und synchronisiert sich selbsttätig mit der Datenbank und der Cloud.
QR Connect überträgt Routen und Dateien zwischen Desktop und mobiler App, ohne Kabel und ohne Netzwerkkonfiguration.

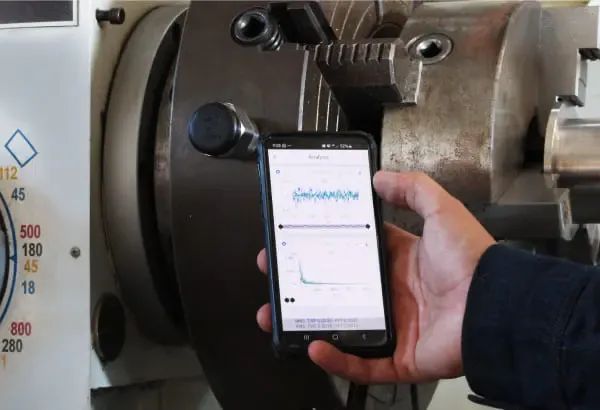

Die App WiSER VIBE® trägt die Route ins Feld, zeigt die laufende Messung und schickt die Daten an dasselbe Dashboard, das Sie am Schreibtisch verwenden.
Korrigieren, nicht nur messen
Auswuchten vor Ort
Auswuchten in 1, 2 und 3 Ebenen mit Schritt-für-Schritt-Assistent, Ausgleichsgewicht und Winkelposition, Polardiagramm der Läufe und einem Bericht, der zur Übergabe bereit ist.
ODS und Modalanalyse
ODS — Operating Deflection Shapes zeigt, wie sich die Maschine im Betrieb tatsächlich verformt. Die Animation am 3D-Modell, bei der gewählten Frequenz, macht aus einem abstrakten Spektrumproblem etwas, das jeder in der Anlage auf einen Blick versteht.

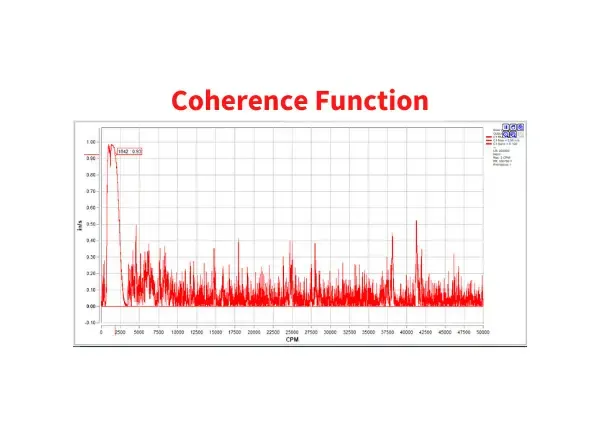

Die Modalanalyse mit dem Impulshammer liefert FRF, Kohärenz, Eigenfrequenzen und Dämpfung — so lässt sich ein Kraftproblem von einem Resonanzproblem unterscheiden, bevor man die falsche Reparatur bezahlt.
Die Maschine und die Form, die ihre Schwingung im Betrieb zeichnet.
Vier Versionen
Wählen Sie die Version, die zur Aufgabe passt
Die Lizenz gehört Ihnen, nicht dem Rechner: geht das Tablet kaputt oder wird der PC ersetzt, lässt sich die Software ohne Zusatzkosten auf dem neuen Gerät installieren.
M10
Auswuchten und Feldanalyse
Für den Techniker, der vor Ort auswuchtet und mit dem Spektrum in der Hand diagnostizieren muss.
M20
Analyse und Überwachung
Die vollständige Analyseversion: Routenerfassung, Autodiagnose, Modalanalyse, ODS und die Cloud. Ohne Auswuchtmodul.
M30
Alles enthalten
M20 plus das vollständige Auswuchtmodul.
PHANTOM®
Analyse aus der Cloud
Ein M20 für den Analysten aus der Ferne: arbeitet mit den Daten, die Ihre PHANTOM®-Sensoren bereits an EI-Analytic™ gesendet haben. Ohne direkte Erfassung. Kostenlos mit jedem PHANTOM®-Kit.
Vergleichen Sie die vier Versionen
✔ enthalten · — nicht enthalten
| M10 | M20 | M30 | PHANTOM® | |
|---|---|---|---|---|
| Datenerfassung | ||||
| Lokale Schnittstellen GX-400, WiSER und Defiant | ✔ | ✔ | ✔ | — |

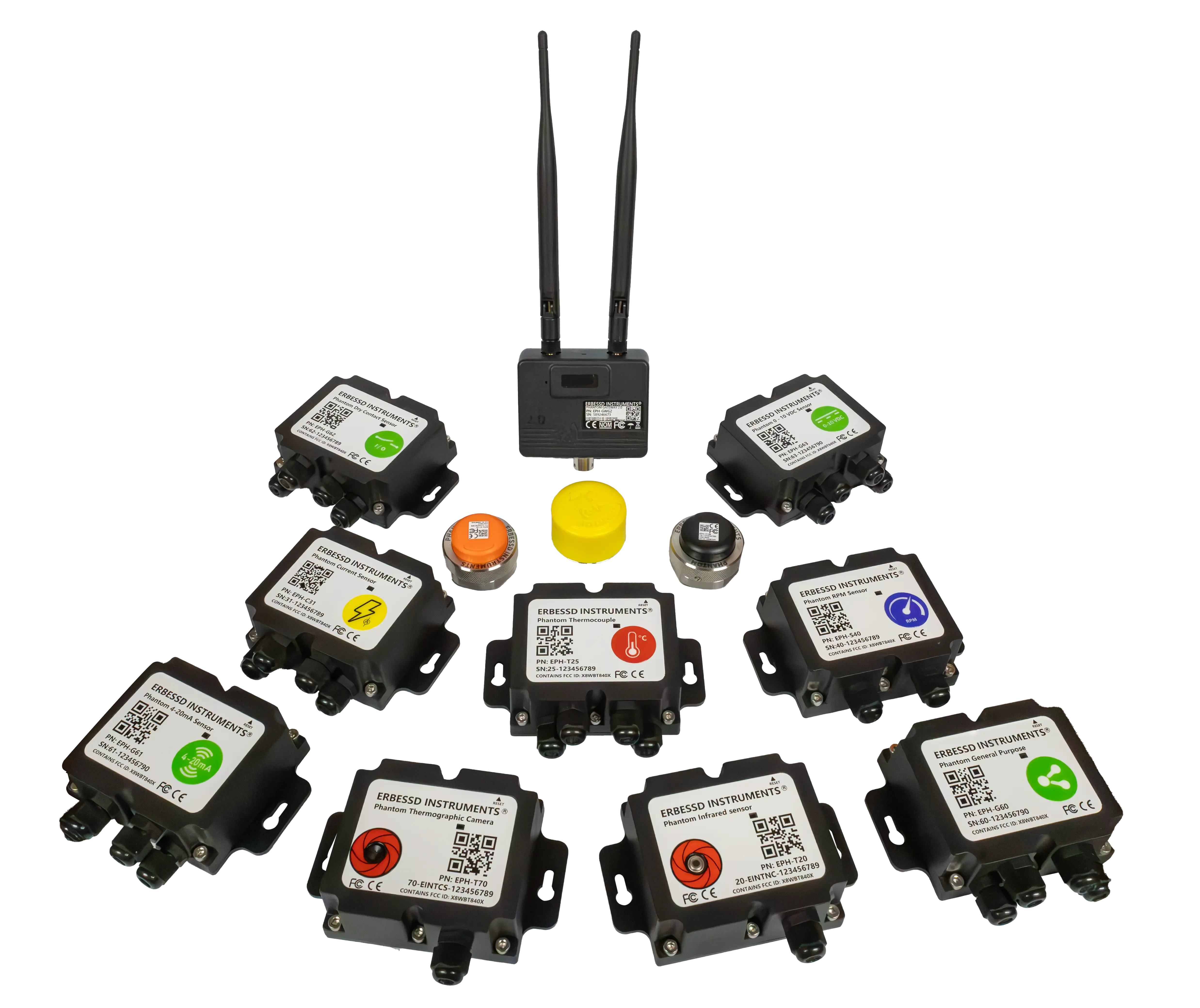

| Drahtlose PHANTOM®-Sensoren | — | ✔ | ✔ | — |
| Routenerfassung | — | ✔ | ✔ | — |
| Analyse außerhalb der Route (Ad-hoc-Messung) | ✔ | ✔ | ✔ | — |
| QR Connect (Übertragung von Routen und Dateien mit der App) | — | ✔ | ✔ | ✔ |
| Analyse | ||||
| FFT, Zeitsignal und Marker | ✔ | ✔ | ✔ | ✔ |
| Erweiterte FFT-Werkzeuge (Filterung, FRF, Kohärenz) | ✔ | ✔ | ✔ | ✔ |
| Wasserfall und Orbit-Diagramme | ✔ | ✔ | ✔ | ✔ |
| Automatische Fehlerdiagnose | — | ✔ | ✔ | ✔ |
| Dateiexplorer und Ausreißererkennung | ✔ | ✔ | ✔ | ✔ |
| Berichterstellung | ✔ | ✔ | ✔ | ✔ |
| Spezialmodule | ||||
| Auswuchten in 1, 2 und 3 Ebenen mit Assistent | ✔ | — | ✔ | — |
| ODS — Operating Deflection Shapes | — | ✔ | ✔ | ✔ ¹ |
| 3D-Modelleditor und Platzierung der Messpunkte | — | ✔ | ✔ | ✔ |
| Modalanalyse (Impulshammer, FRF, Eigenfrequenzen) | — | ✔ | ✔ | — |
| Cloud und Verwaltung | ||||
| Verbindung zur EI-Analytic™ Cloud | — | ✔ | ✔ | ✔ |
| Überwachungs-Dashboards | — | ✔ | ✔ | ✔ |
| Anpassbare Dashboards | — | ✔ | ✔ | ✔ |
| Benachrichtigungen und Alarme | — | ✔ | ✔ | ✔ |
| Fälle und Zusammenarbeit | — | ✔ | ✔ | ✔ |
| Mehrere Datenbanken, Rollen und Benutzer | — | ✔ | ✔ | ✔ |
¹ In der PHANTOM®-Version arbeitet ODS mit den Aufzeichnungen, die Ihre PHANTOM®-Sensoren bereits in die Cloud geladen haben.
Sie läuft dort, wo Sie arbeiten
Digivibe MX® ist eine schlanke Anwendung: sie läuft auf gewöhnlicher Desktop-, Laptop- und Tablet-Hardware, ohne besondere Anforderungen an Prozessor oder Speicher.
| Desktop | Windows, macOS und Linux |
| Mobil | iOS und Android |
| Cloud | Synchronisiert mit der EI-Analytic™-Plattform |
| Internetverbindung | Nur zur Aktivierung |
| Sprachen | Englisch, Spanisch, Französisch und Portugiesisch |
Häufige Fragen
Was ist der Unterschied zwischen Digivibe MX® und WiserVibe?
Es ist dieselbe Anwendung auf zwei Plattformen: Beide teilen denselben Analysecode. Digivibe MX® läuft auf Windows-PCs, WiserVibe auf Mobilgeräten. Was sich ändert, sind der Bildschirm und der Moment der Nutzung: das Telefon zum Erfassen im Feld, der PC zum Analysieren im Sitzen.
Kann ich ohne Internetverbindung arbeiten?
Ja. Digivibe MX® arbeitet mit lokalen Dateien und Datenbanken; die Cloud ist optional. Auch die Erfassung über Routen funktioniert ohne Empfang — die Daten werden übertragen, sobald das Gerät wieder Verbindung hat.
Wie lege ich Erfassungsrouten an?
Routen werden in Digivibe MX®, in EI-Analytic™ oder in WiserVibe erstellt und lassen sich in der Cloud oder lokal speichern.
In der Cloud: Sie werden in WiserVibe heruntergeladen, mit dem EI WiSER® 3X oder der GX-400 erfasst, und am Ende werden die Daten von selbst hochgeladen, um Trends und automatische Diagnosen zu erzeugen.
Lokal: Die Routen gelangen von Digivibe MX® zu WiserVibe über einen QR-Code, der beide Geräte verbindet. Ist die Route abgeschlossen, holt dieselbe QR-Verbindung die Daten zurück nach Digivibe MX®.

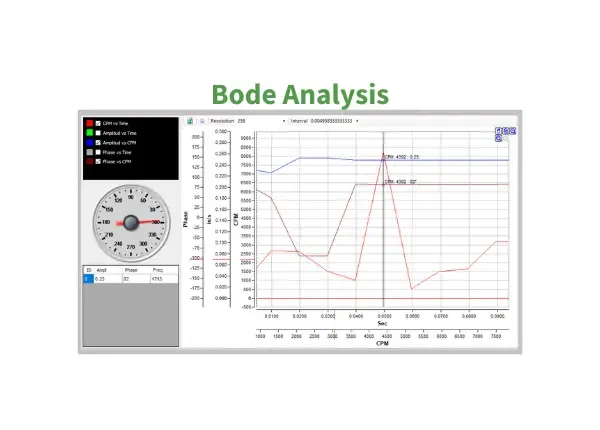

Kann ich Hochläufe und Auslaufvorgänge sehen?
Ja. Die Software zeichnet die Hochlauf-/Auslaufkurve, um zu sehen, wie sich Amplitude und Phase mit der Drehzahl ändern — so wird eine Resonanz identifiziert statt diskutiert.
Welchen Algorithmus verwendet die automatische Diagnose?
Einen eigenen Algorithmus, der ähnlich wie ein neuronales Netz arbeitet und es Anwendern erlaubt, eigene Diagnosen hinzuzufügen oder bestehende zu ändern.
Verwenden Sie neuronale Netze?
Es ist ein proprietäres System, das sehr ähnlich funktioniert.
Wie wird die Wahrscheinlichkeit jeder Diagnose berechnet?
Aus den Regeln, die jeder Fehler auslöst, und aus den positiven und negativen prädiktiven Werten jeder einzelnen.
Gibt es Werkzeuge für die Modalanalyse?
Ja, und es ist eine vollständige Modalanalyse.
Modalanalyse mit instrumentiertem Hammer. Die Software erfasst die Hammerempfindlichkeit (mV/N), mittelt mehrere Schläge über H1 und erzeugt eine kalibrierte FRF für jeden Antwortkanal, mit zugehöriger Kohärenz. Sie bietet doppelte Fensterung — Kraftfenster und Exponentialfenster —, gibt die Dämpfung jedes Modes an und sucht nur dort nach Spitzen, wo der Hammer die Struktur tatsächlich angeregt hat und die Kohärenz ausreicht. Die Ergebnisse werden als UFF 58 exportiert.
Den instrumentierten Hammer verkaufen wir nicht: Er wird vom Kunden gestellt. Die Software arbeitet mit jedem Hammer, der ein Kraftsignal liefert und dessen Empfindlichkeit bekannt ist.
ODS — Operating Deflection Shapes, mit der GX-400 (ein triaxialer oder uniaxialer Beschleunigungssensor plus Referenzsensor) oder mit dem EI WiSER® 3X (triaxial plus optische Referenz). Sie liefert die Betriebsschwingform, Amplitude und Phase und erkennt Resonanzen und strukturelle Probleme.
Eigenfrequenzen durch Impuls, wenn kein instrumentierter Hammer zur Hand ist: Die Struktur wird mit einem beliebigen Hammer angeregt und die Antwort mit dem Referenzsensor gemessen. Das ergibt keine kalibrierte FRF, ist aber ein praktischer Weg, sie zu identifizieren.
Welche Dateiformate werden unterstützt?
Die eigenen — Signale, Auswuchtvorgänge, Rotoren, Routen, Dashboards, 3D-Modelle sowie ODS- und Modalsitzungen — sowie UFF 58 für den Austausch mit anderen Analyseprogrammen.
