Schwingungsüberwachungssystem

Was ist ein Schwingungsüberwachungssystem?

Die Überwachung dieser Parameter hilft dabei, frühe Fehler wie Unwucht, Lagerschäden, Lockerheit, Fehlausrichtung und andere zu erkennen. Neue Schwingungsüberwachungssysteme mit drahtloser Übertragung und langlebigen Batterien ersetzen jetzt auf der ganzen Welt die industriellen kabelgebundenen Beschleunigungssensoren.

Vorstellung unseres Schwingungsüberwachungssystems | PHANTOM®

PHANTOM® ist ein drahtloses Schwingungsüberwachungssystem, das weitere Parameter wie Temperatur, Strom, Drehzahl und allgemeine Werte wie Druck, Durchfluss und Tankfüllstand in ein einziges Diagnosesystem integriert. Zusätzlich haben unsere Sensoren eine außergewöhnliche Batterielebensdauer von bis zu 100.000 Messungen und sind sehr einfach zu installieren. Ebenso wichtig ist, dass PHANTOM® Daten an eine lokale Datenbank oder an unser cloudbasiertes System EI-Analytic™ senden kann. Jederzeit können Sie den Zustand Ihrer Maschinen mit jedem Gerät wie Smartphone, Computer oder Tablet verfolgen.

Häufige Fragen

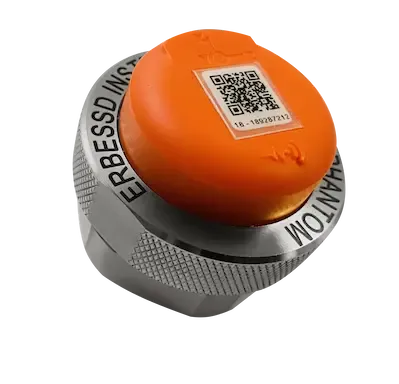

Wofür sind PHANTOM®-Sensoren da?

Sie überwachen den Gesundheitszustand Ihrer Maschinen. Der meistverkaufte ist der Schwingungssensor, den es in zwei Ausführungen gibt: hoher Bereich für schnell laufende Maschinen und niedriger Bereich für langsame. Der Schwingungssensor ist triaxial; daneben gibt es eine biaxiale Version und die All-in-One-Versionen, jeweils in hohem und niedrigem Bereich.

Zur Familie gehören außerdem Sensoren für Temperatur, Wärmebildkamera, Strom, Drehzahl und potentialfreie Kontakte sowie Universalsensoren, die jeden Fremdsensor mit einem Ausgang von 4–20 mA, 0–10 V oder ±2,2 V bei hoher Abtastrate aufnehmen.

Sind PHANTOM®-Sensoren nur etwas für kritische Maschinen?

Nein. PHANTOM® wurde für die Installation an jeder Maschine entwickelt und zahlt sich auch dort aus, wo die Maschine nicht kritisch ist:

• Mehr Präzision, weil Messungen viel häufiger und immer exakt an derselben Stelle erfolgen.
• Weniger Analystenstunden für die Erfassung und mehr für die Auswertung.
• Frühere Erkennung von Fehlern.
• Geringere Kosten mittelfristig bei der Überwachungsausrüstung.

Für wirklich kritische Maschinen gibt es den Defiant, der permanent aufzeichnet, Maschinenabschaltungen sofort auslöst und 16 Kanäle gleichzeitig erfasst.

Verbinden sie sich mit der Cloud oder mit einer lokalen Datenbank?

Beides ist möglich.

In der Cloud lädt das System die Daten hoch, und Sie erhalten Benachrichtigungen direkt auf Ihr Mobiltelefon.

Lokal verlassen die Daten Ihren Server nie. Im Gegenzug kann das System keine Benachrichtigungen an ein Telefon senden — es speichert sie im System selbst.

Welche Sensortypen gibt es?

Die vollständige Familie:

• Schwingung — triaxial in hohem und niedrigem Bereich, biaxial, All-in-One (hoher und niedriger Bereich) und ATEX.
• Temperatur — berührungslos sowie Thermoelement mit 2, 3 und 4 Kanälen.

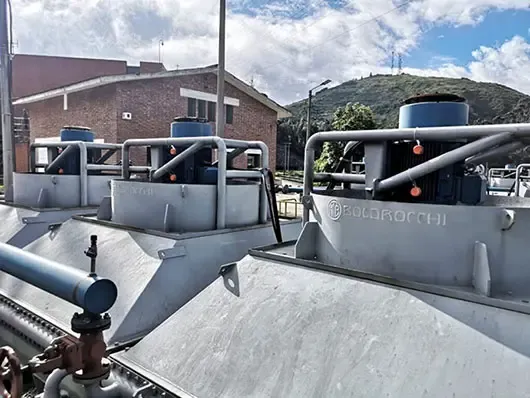

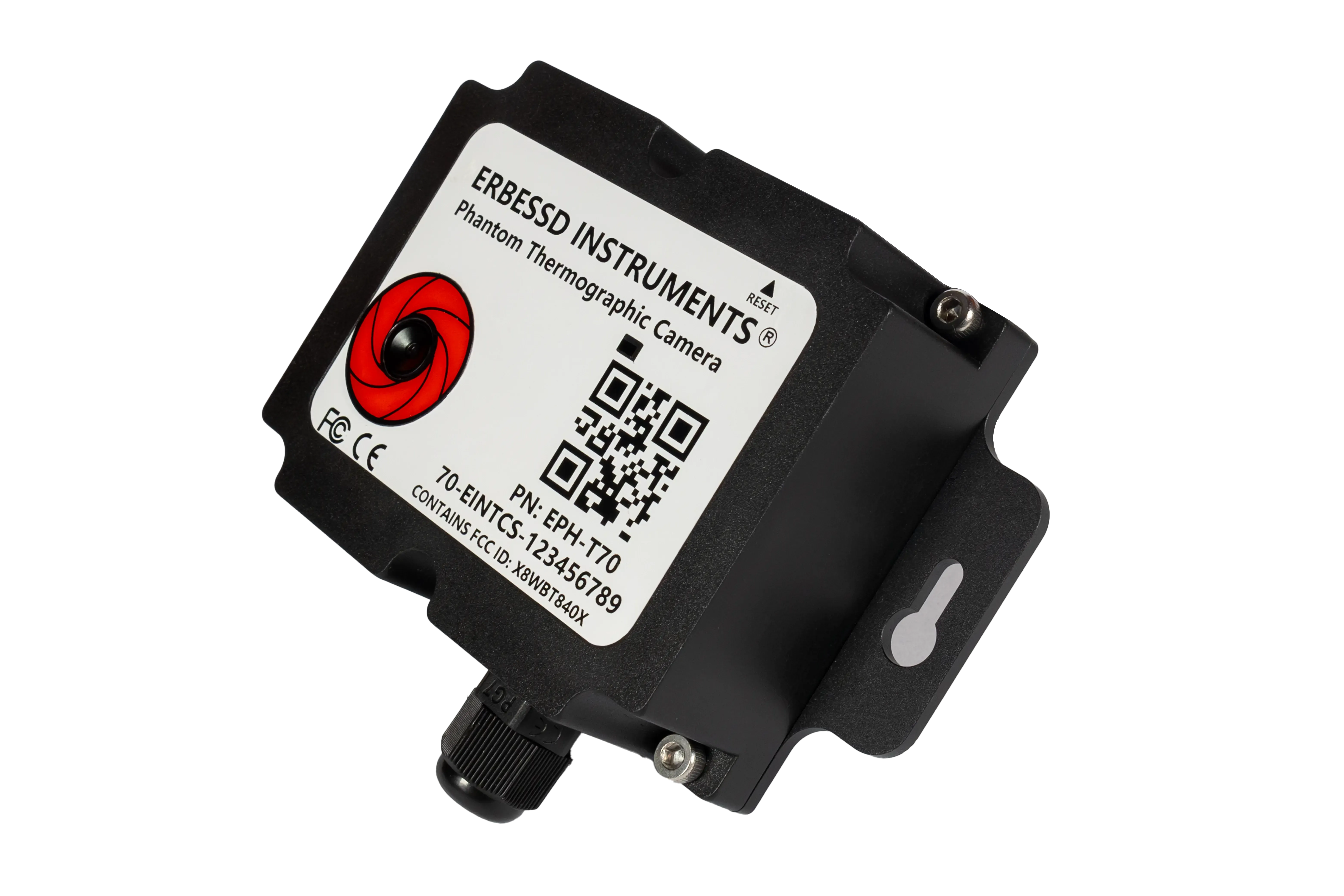

• Wärmebildkamera.
• Strom — 3 und 4 Kanäle.
• Drehzahl.
• Potentialfreier Kontakt — 4 Kanäle, um Zustände zu lesen: Start und Stopp, Schalterstellung, Alarm eines Schaltschranks.
• Universal — 4–20 mA (4 Kanäle), VDC (4 Kanäle) und ±2,2 V mit hoher Abtastrate, für beliebige Fremdsensoren.

Welchen Frequenzbereich haben die Sensoren?

Das hängt von der Ausführung und von der Generation ab:

• Hoher Bereich, Gen 1 bis Gen 3: 10 kHz.
• Hoher Bereich, Gen 4: 8 kHz.
• Niedriger Bereich, alle Generationen: 4 kHz.

Die Ausführung für den niedrigen Bereich hat ein geringeres Grundrauschen und erkennt daher Schwingungen mit viel kleinerer Amplitude.

Wie viele Auflösungslinien hat er?

Gen 1 bis Gen 4: 12.800 triaxial, 25.600 einachsig.

Der PHANTOM® Max ist ebenfalls triaxial und erreicht bei Messung auf einer einzelnen Achse 204.800 Linien.

Der Frequenzbereich wird über die Abtastrate eingestellt und mit ihr die Aufzeichnungsdauer: von 1 Sekunde bis 48 Sekunden.

Über welche Entfernung senden die Sensoren?

PHANTOM®-Sensoren nutzen BLE 5.0.

• Gen 1 bis Gen 4 sowie die PHANTOM®-Sensoren, die keine Schwingung messen: zwischen 100 und 140 m in Sichtlinie.
• PHANTOM® Max: bis zu 3 km in Sichtlinie, im Feld verifiziert.

Welche Funktechnik verwenden die PHANTOM®-Sensoren?

BLE 5.0.

Ersetzt der PHANTOM® Max die anderen?

Nein — er löst ein anderes Problem. Den Max gibt es in hohem und niedrigem Bereich, und er ist die richtige Wahl, wenn Reichweite (Kilometer in Sichtlinie), sehr hohe Auflösung oder Jahre an Batterielaufzeit gebraucht werden. Für die normale Anlagenüberwachung bleiben die PHANTOM®-Sensoren der aktuellen Generation die natürliche Wahl.

Gibt es einen biaxialen PHANTOM® oder einen All-in-One?

Ja. Neben dem triaxialen in hohem und niedrigem Bereich umfasst die Familie eine biaxiale Version und die All-in-One-Versionen, in hohem und niedrigem Bereich.

Sind die Sensoren wasserdicht?

Ja, und die Schutzart hängt vom Produkt ab:

• PHANTOM® Gen 4 (EPH-V83 / EPH-V82) und der Rest der Schwingungsfamilie: IP69.
• PHANTOM® Max: IP67.

Beide Schutzarten erlauben die dauerhafte Installation im Freien und in feuchter Umgebung; IP69 hält zusätzlich der Hochdruck-Heißwasserreinigung stand.

Haben Sie ATEX-Sensoren?

Ja — die PHANTOM® ATEX sind die gelben. Die übrigen PHANTOM®-Schwingungssensoren durchlaufen derzeit die ATEX-Zertifizierung.

Welche Temperatur halten die Sensoren aus?

Bis 85 °C. Diese Grenze setzt die Batterie, nicht die Bauteile des Sensors.

Welchen Batterietyp verwenden sie?

Eine CR2477, die sich leicht wechseln lässt.

Wie lange hält die Batterie?

Zwischen 2 und 5 Jahren — und diese Spanne ist keine Ungenauigkeit, sie hängt von der Konfiguration ab.

Mit den Standardeinstellungen sind 2 Jahre garantiert. Sie verlängert sich, wenn das Gateway näher steht oder die Messungen pro Tag reduziert werden; sie verkürzt sich, wenn der Sensor häufiger sendet.

Der PHANTOM® Max ist die Ausnahme: ohne aktivierte Leistungsübertragung erreicht er 10 Jahre in der Standardkonfiguration, oder 2 Jahre bei der maximalen Zahl täglicher Übertragungen.

Wie wechselt man die Batterie?

Die Sensorkappe abschrauben, die Batterie herausnehmen und die neue einsetzen. Wichtig ist, die Kappe wieder festzuziehen und zu prüfen, dass die Dichtung richtig sitzt, denn davon hängt die Schutzart IP69 ab.

Welche Informationen liefert der Sensor?

Vollständige Spektraldaten: das Zeitsignal (TWF) und die FFT. Aus diesen Rohdaten berechnet die Software Geschwindigkeit, Beschleunigungshüllkurve, Kurtosis und viele weitere Kennwerte.

Wie oft sendet der Sensor Daten?

Standardmäßig FFT und Zeitsignal alle 6 Stunden und RMS jede Stunde.

Beides lässt sich bis auf einmal pro Minute konfigurieren — wobei das den Batterieverbrauch erheblich erhöht.

Kann ich Aufzeichnungen auf Abruf aus der Cloud anfordern?

Ja, von überall auf der Welt. Das Gateway empfängt die Anforderung, und das Signal trifft innerhalb von Sekunden ein.

Kann ich mich vom Telefon aus mit einem PHANTOM® verbinden?

Ja, und das ist eine seiner Besonderheiten. Zusätzlich zur Übertragung an das Gateway können Sie, wenn Sie in der Nähe eines oder mehrerer Sensoren vorbeigehen, in WiserVibe die globalen Schwingungswerte und die Innentemperatur aller Sensoren in Reichweite sehen, ohne sich mit einem einzigen zu verbinden.

Und wenn Sie es genauer wollen, können Sie sich mit einem verbinden, das vollständige Signal herunterladen und die FFT-Analyse durchführen — ohne seine Verbindung zum Gateway zu stören.

Kann ich mit PHANTOM® ODS durchführen?

Ja. PHANTOM®-Sensoren sind die einzigen weltweit, die sich untereinander auf 40 Mikrosekunden genau synchronisieren können. Dadurch nehmen sie gleichzeitig auf und erzeugen dreidimensionale ODS-Simulationen. Dieselbe Fähigkeit erlaubt die Phasenmessung über alle Kanäle einer Sensorgruppe.

Lässt sich mit PHANTOM® Torsionsschwingungsanalyse durchführen?

Ja, und dafür eignet er sich hervorragend. Da er kabellos ist, wird er direkt auf der rotierenden Welle montiert und sendet unabhängig von der Drehzahl weiter.

Wie funktioniert das maschinelle Lernen?

Es gibt zwei Modelle, und sie lösen unterschiedliche Probleme:

• eines lernt die Alarmgrenzen aus der Historie der Maschine;
• das andere erkennt Verhaltensmuster und fasst sie zu Betriebsmodi zusammen. Dieses ist das einzige unüberwachte Modell: Niemand sagt ihm, wonach es suchen soll.

Gibt es eine automatische Diagnose?

Ja. Die automatische Diagnose nennt die wahrscheinlichen Diagnosen und ordnet jeder eine Wahrscheinlichkeit zu. Sie lässt sich zudem mit den eigenen Daten des Anwenders speisen.

Woran erkenne ich, ob die Maschine lief, als der Sensor gemessen hat?

Auf mehreren Wegen, je nachdem was installiert ist: am Schwingungspegel selbst, an der geschätzten Drehzahl, die die Software aus dem Signal ableitet, an einem PHANTOM®-Stromsensor am Motor oder an einem potentialfreien Kontakt am Anlasser.

Wofür ist der PHANTOM® mit potentialfreiem Kontakt gedacht?

Zum Lesen von Zuständen, nicht von Schwingung: Start und Stopp einer Maschine, die Stellung eines Schalters, der Alarm eines Schaltschranks. Er hat 4 Kanäle und beantwortet zum Beispiel die Frage, ob die Maschine bei einer Messung in Betrieb war.

Sendet das System Benachrichtigungen?

Ja. EI-Analytic™ benachrichtigt über die App WiserVibe und per E-Mail.

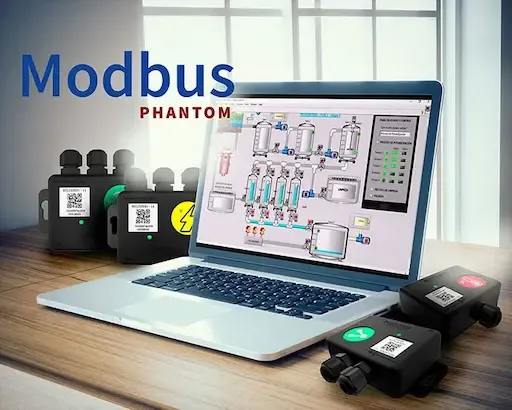

Ist es mit SCADA-Systemen kompatibel?

Ja. Das Gateway verbindet sich über Modbus TCP/IP, OPC und MQTT. Darüber hinaus hat EI-Analytic™ einen eigenen SCADA-Bereich, konfigurierbar je Bereich oder je Maschine.

Gibt es APIs?

Ja. Wir stellen die Datenbank-API bereit, um die Daten zu extrahieren und beliebig weiterzuleiten, sowie die Sensor-Bibliothek, falls Sie ein eigenes Analysesystem bauen möchten.

Wie viele Anwender können auf die Software zugreifen?

Es gibt keine Begrenzung. Die Datenbank lässt sich mit Kunden oder anderen Anwendern teilen, die bereits ein Konto haben, oder Sie laden sie ein, eines anzulegen.

Ist die Software enthalten?

Ja, ab dem Kauf eines einzigen Sensors. Enthalten ist außerdem eine Datenbank mit 1 GB kostenlos.

Über 1 GB hinaus fällt eine jährliche Speichergebühr an. Lokale Systeme haben keine Jahresgebühr, unabhängig vom Speicher.

Was kostet die Jahresgebühr der Software?

Die Software hat keine Jahresgebühr. Bezahlt wird nur, wenn Speicherpakete in der Cloud gebucht werden. Bei lokalen Systemen gibt es unabhängig vom Speicher überhaupt keine Jahresgebühr.

Kann man mit dem PHANTOM® auswuchten?

Nein. Der PHANTOM® nimmt keinen optischen Sensor als Eingang auf, und genau den erfordert das Auswuchten. Dafür gibt es den EI WiSER® 3X oder die Schnittstelle GX-400.

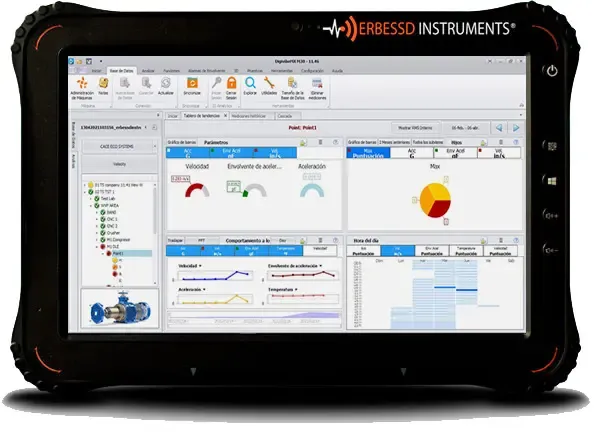

Die Software ist für alle Sensoren dieselbe und enthält sämtliche Auswuchtwerkzeuge: Digivibe MX® auf dem PC und WiserVibe auf dem Mobilgerät.

Lässt sich Ultraschall messen?

Die Universalsensoren (0–10 V und 4–20 mA) lassen sich mit Fremdsensoren verbinden, auch mit Ultraschallsensoren, und deren Signal ins System einbinden.

Für welche Art von Maschinen wird er eingesetzt?

Für jede Industriemaschine, die Schwingungen erzeugt — vor allem für alles, was von einem Elektro- oder Verbrennungsmotor angetrieben wird.

Gibt es Sensoren für langsam laufende Maschinen?

Ja, der PHANTOM®-Schwingungssensor für den niedrigen Bereich ist der richtige für langsame Maschinen.

Wie werden die Sensoren an den Maschinen befestigt?

Auf zwei Arten:

1. Bohren und Gewindeschneiden an der Maschine und Einschrauben des Sensors.
2. Aufkleben eines Gewindesockels aus Metall mit Epoxid und Aufschrauben des Sensors. Das ist die gängigste Methode, weil sie die Maschine nicht verändert.

Welchen Klebstoff sollte man verwenden?

Viele Epoxidkleber eignen sich. Sehr gute Ergebnisse haben wir mit Loctite erzielt.

Kann ich einen Sensor von einer Maschine auf eine andere umsetzen?

Ja, aber man sollte die Wirkung kennen: Der Sensor nimmt seine Historie mit. Wird er einem anderen Messpunkt zugewiesen, beginnt der neue Trend dort, wo die neue Maschine beginnt. Ist die Umsetzung nur vorübergehend — ein Test, eine Ersatzmaschine —, legt man ihn besser als eigenen Messpunkt an, damit der Trend nicht verwischt.

Lassen sie sich an Fahrzeugen installieren?

Ja. Sie wurden an Muldenkippern im Bergbau installiert, wo es Internet nur in der Nähe der Betriebszentren gibt: die Gateways zeichnen die Signale auf und senden sie in die Cloud, sobald sie wieder Verbindung haben.

Gibt es Störungen durch andere Signale?

Selten. Bluetooth und WLAN sind sehr ausgereifte, sehr robuste Netze.

Wie lange ist die Garantie auf die Sensoren?

Ein Jahr, mit der Möglichkeit einer Garantieverlängerung um ein oder zwei weitere Jahre.

Was kostet die Schulung?

Zu jedem Kauf gehören Videos und Dokumentation ohne Zusatzkosten. Wird darüber hinaus Schulung benötigt, erstellen wir gern ein Angebot.
