¿Qué es un Sistema de Monitoreo de Vibración?

Un sistema de monitoreo de vibración es un conjunto de elementos involucrados en la adquisición y análisis de uno o más parámetros con el fin de identificar cambios en el comportamiento de la maquinaria. Monitorear estos parámetros ayuda a identificar futuras fallas como desbalance, fallas en engranes, holgura, entre otros. El nuevo sistema de monitoreo de vibraciones con transmisión inalámbrica y larga duración de batería, reemplaza a los acelerómetros alámbricos convencionales en todo el mundo.

Presentando nuestro Sistema de Monitoreo de Vibraciones | Phantom™

Phantom™ es un sistema de monitoreo de condición de vibraciones que integra otros parámetros como temperatura, corriente, RPM y velocidad, en un solo sistema de diagnóstico.

Además, nuestros sensores tienen una batería que duran para tomar hasta 100,000 muestras y es de muy fácil instalación.

De igual forma, nuestro sistema de monitoreo de vibraciones puede enviar los datos a tu base de datos local o al servicio gratuito de nube de Erbessd Instruments, EI-Analytic™. En cualquier momento podrás dar seguimiento a tu maquinaria desde cualquier dispositivo, smartphone, computadora o tablet.

¿Por qué es importante el Monitoreo de Condición?

Nuestro Sistema de vibraciones y monitoreo de condición te ayudará no sólo a predecir las  fallas de tu maquinaria , sino también a ahorrar los enormes costos de paro no programados en la producción.

Fallas que se pueden identificar con nuestro sistema de monitoreo de condición:

  • Falla de rodamientos nivel I, II, III y IV
  • Desequilibrio
  • Desgaste de flecha y cojinetes
  • Holgura mecanica
  • Desalineamiento
  • ruido electrico
  • resonancia
  • Entre otros
condition monitoring sensors
phantom-accelerometer-wireless-temperature

Sistema de Monitoreo de Vibración Fácil de Instalar

La tecnología inalámbrica en el monitoreo de vibraciones ha sido desarrollada a medida de las necesidades de la industria, tanto para la instalación como para los requisitos de cableado industrial.

Nuestros sensores inalámbricos son muy fáciles de instalar.

  1. Adhiera la base a la máquina.
  2. Coloca el sensor Phantom a la base
  3. Configura el software. ¡Tan fácil como eso!

La conexión entre los sensores y el Gateway se hará automáticamente sin ninguna intervención.

Sistema de Monitoreo de Vibración Inalámbrico

Nuestro sistema de monitoreo de condición utiliza la tecnología BLE 5.0 de ultra bajo consumo. Así, nuestros sensores inalámbricos alcanzan una vida útil lo suficientemente larga como para tomar 100,000 mediciones sin necesidad de cambio de batería.

Además, esta tecnología es la más confiable del mercado, ya que proporciona rangos de distancia de hasta 100 metros sin obstáculos en línea de visión. Uno de nuestros clientes llegó a afirmar: “Phantom es el sistema unicornio mágico que estábamos buscando”.

Phantom Installation

Comodidad

Algunas veces es demasiado difícil colocar sensores y cables de una máquina hasta un centro de control. Los sensores inalámbricos pueden ser colocados en cualquier lugar dentro de su rango.

Bajo Costo

Si tienes un PDA o un teléfono celular, fácilmente entenderás porque cambiar a un medio inalámbrico es mucho más rentable que un sistema cableado. El cableado a larga distancia puede ser bastante caro comparado con sensores inalámbricos.

Accesibilidad ​

Partes de algunas máquinas simplemente no son accesibles con cables. Los sensores inalámbricos pueden ser una solución para ello.

Seguridad

La señal de los sensores Phantom se encuentra encriptada; esto asegura la confiabilidad de su información y la seguridad de tus datos.

– NUEVO – Comunicación Universal Modbus

Los Sensores Inalámbricos Phantom ahora incluyen Modbus TCP/IP, el cual es un protocolo de comunicación universal ampliamente conocido para aplicaciones industriales. De esta manera, los hace compatibles con cualquier sistema PLC, Scada o cualquier otro software de comunicación TCP/IP.

Aplicaciones:

  • Sistemas Scada para control de automatización.
  • PLC para maquinaria de control y protección.
  • Software ERP tal como SAP.
  • Integración con aplicaciones personales diseñadas con APIs gratis.
  • Conexión con los sensores inalámbricos a través de largas distancias (kilómetros) usando la nube.
Modbus system

Conoce a los sensores de monitoreo de vibraciones Phantom™:

Sensor de Vibración Inalámbrico

EPH-V11E | Sensor de Vibración Triaxial
a
  •
  • 10 kHz FMax
  • Forma de Onda y Espectro Completos
  • Disparador RMS Interno Progamable
  • Frecuencia de Muestreo Configurable: 25600 Hz max
  • Líneas de Resolución Seleccionable: 6400 & 12800
  • Hasta 65,000 Mediciones
  • Sensor de Temperatura Interna
  • Alarmas de Velocidad Configurables
  • Grado de protección IP69
  • Múltiples Opciones de Recolección Incluida por Petición

Sensor de Vibración Inalámbrico

EPH-ATX15 & ATX16 | Sensor Erbessd de Vibración Triaxial
a
  •
  • Grado ATEX Clase II
  • 10 kHz FMax
  • Forma de onda y Espectro Completos
  • Disparador RMS Interno
  • Frecuencia de Muestreo: 25600 Hz
  • 6400 Líeneas de Resolución
  • Hasta 100,000 mediciones
  • Sensor de Temperatura Interna

Sistema de Monitoreo de Vibraciones potenciado por nuestro Gateway 2.0

El nuevo Phantom Gateway 2.0 te brindará un control total de tu sistema de análisis en un solo lugar fácil de usar. Evoluciona la forma en que monitoreas el estado de tus máquinas con sus nuevas características, centralizando toda la información que necesitas en un solo panel de administración.

Sus características principales incluyen:

  1. Recolecciones simultáneas de múltiples sensores.
  2. Compatibilidad con MQTT, Modbus TCP/IP y OPC.
  3. Monitoreo en línea con conexión a internet.
  4. Administración de más de 100 nodos por unidad.
  5. Respaldo de 10,000 señales.

Conoce más sobre el Gateway 2.0 aquí.

Recolección simultánea de datos. Phantom Sync

Sabemos que a veces es esencial diagnosticar el estado físico de las máquinas desde diferentes puntos de su estructura, y los sensores convencionales solo permiten capturar datos de manera secuencial.

El sistema Phantom te permite colocar múltiples sensores triaxiales de vibración en diversos puntos de tu máquina y sincronizarlos para que tomen mediciones simultáneamente. Esto te proporciona una imagen clara y precisa del estado de tu máquina. Además, puedes configurarlos para que se activen mediante una orden enviada por un sensor de Corriente o de RPM.

Monitoreo de Vibración en la nube | EI-Analytic

Finalmente, conoce nuestro servicio de base de datos en la nube EI-Analytic™ para Sistema de Monitoreo de Vibración Phantom. Proporciona acceso sencillo a través del navegador, así como de Apps en dispositivos móviles. Adicionalmente, nuestra nube permite conexiones directas del DigivibeMX® para manejo de la información, como si estuviera en tu propio disco duro.

Sin Costos por Software

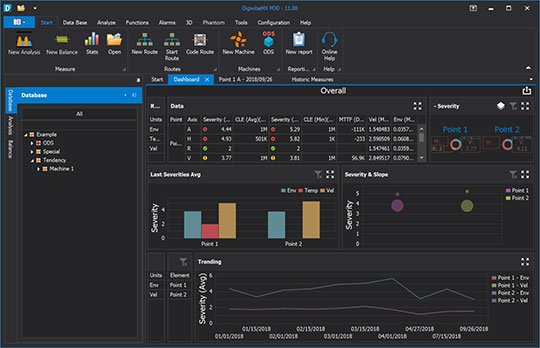

Nuestro sistema de monitoreo de vibraciones incluye el potente software de análisis de vibraciones DigivibeMX® sin ninguna limitación. Con DigivibeMX® podrás analizar a fondo cada uno de los espectros y señales, así como identificar tendencias de vibraciones.

Vibration monitoring sensors installed on machines



Códigos QR para tus máquinas

Escanea el codigo QR de una máquina y obtendrás su información de condición. Si caminas por la compañía y deseas saber el estado de una máquina, simplemente escanea el código con tu smartphone. Nuestra App te mostrará toda la información relacionada con tu máquina. ¡Así de sencillo!

Machine Learning

Otro punto clave del Sistema Phantom™ son los potentes modelos de aprendizaje automático (Machine Learning). Durante un periodo (configurable), Phantom™ aprenderá de la vibración de su máquina para identificar un comportamiento “Normal“.

Soporte Técnico y Capacitación

Erbessd Instruments ofrece soporte básico gratuito vía telefónica, Email y Teamviewer, así como también videos que continuamente estamos actualizando.

Bases de Datos Abiertas

Nuestra filosofía es que las bases de datos pertenecen a nuestros clientes. Nuestras bases de datos son totalmente abiertas por lo que podrás acceder a ellas desde cualquier software con conexión MySQL o SQL.

Seguridad

La señal de los sensores Phantom está encriptada, lo que asegura la confianza y seguridad de tu información.

¿Eres desarrollador?

Utiliza Phantom en tu propio sistema. Ofrecemos APIs para desarrolladores para que puedas insertar Phantom en tu propia plataforma inmediatamente. La arquitectura de las APIs de Phantom te permitirá acceder a una infinidad de sensores y gateways para recolectar datos.

api para aplicaciones de desarrolladores

Conoce más productos Phantom™:

Sensor de Temperatura

EPH-T25 | Sensor Erbessd de Termopar
a
  •
  • Rango de medición: -210° a 1800° C
  • Mide temperatura del Objeto y Ambiente
  • Conecta Cualquier Tipo de Termopar
  • Valor de Alarma Configurable
  • Modo de Espera y Batería de Larga Duración
  • 2 Baterías AAA Remplazables
  • Protección IP67

Sensor de Corriente Inalámbrico

EPH-C31 | Sensor Erbessd de Corriente de 4 Canales
a
  •
  • Mide 4 Fases de Corriente Simultaneamente
  • Envío cada 5 minutos
  • Compatible con Pinzas de AC (50A, 100A, 250A, 500A)
  • Valor de Alarma Configurable
  • Modo de Espera y batería de larga duración
  • 2 Baterías AAA Remplazables
  • Protección IP67

Sensor Universal Inalámbrico

EPH-U14 | Sensor Phantom de Vibración, Corriente y Temperatura
a
  •
  • 10kHz FMax
  • Forma de onda y espectros completos
  • 6400 Líneas de Resolución
  • Mide corriente en 3 fases simultaneamente
  • Compatible con pinzas AC (50A, 100A, 250A, 500A)
  • 2 Canales de temperatura
  • Rango de medición de -210°C a 1800°C
  • Conecta cualquier tipo de termopar

Sensor de Temperatura

EPH-T20 | Sensor Erbessd Infrarrojo
a
  •
  • Mide la Temperatura de un Objeto y la Ambiente
  • Rango de medición: -70 a 380°C
  • Valor de Alarma Configurable
  • Modo de Espera y Batería de Larga Duración
  • Configura tu Sensor con tu Teléfono
  • Protección IP67
Sensor de Velocidad Inalámbrico
EPH-S40 | Sensor Erbessd de RPM con efecto Hall
a
  •
  • Velocidad de muestreo de hasta 600,000 RPM
  • Integración de velocidad + vibración
  • Modo de espera y larga duración de batería
  • Intervalo de medición configurable
  • Valor de alarma configurable
  • 2 Baterías AAA remplazables
  • Protección IP67

Sensor Inalámbrico de 4-20mA

EPH-G61 | Sensor Erbessd de 4-20mA de Propósito General
a
  •
  • Mide 4 canales al mismo tiempo
  • Compatible con cualquier sensor con salide de 4 a 20 mA
  • Muy Fácil de Instalar
  • Valor de Alarma Configurable
  • Modo de Espera y larga duración de la batería
  • Protección IP67

Sensor de Entradas Digitales

EPH-G62 | Sensor Switch de Propósito General
a
  •
  • Mide 4 Canales Simultáneos
  • Mide entradas digitales de 0 y 1
  • Muy Fácil de Instalar
  • Modo de Espera y larga duración de batería
  • Protección IP67

Sensor Voltímetro

EPH-G63 | Sensor de 0-10VDC de Propósito General
a
  •
  • Mide 4 Canales Simultáneaos
  • Conéctalo con cualquier sensor con salida de 0 a 10 VDC
  • Muy Fácil de Instalar
  • Valores de Alarma Configurables
  • Modo de espera y larga duración de Batería
  • Protección IP67

Sensor de 2Vpp

EPH-G60 | Sensor 2VDC Pk-PK de Propósito General
a
  •
  • Mide 2 canales simultáneos
  • Conecta un acelerómetro, proxímetro o velocímetro
  • Muy Fácil de Instalar
  • Valor de Alarma Configurable
  • Modo de Espera larga duración de la batería
  • Protección IP67
