Erbessd PHANTOM® OPC UA
Ir a la página principal de PHANTOM®
El Gateway versión 2 para el sistema de sensores inalámbricos ERBESSD INSTRUMENTS® PHANTOM® es compatible con el protocolo industrial OPC UA. Todos los datos procesados de los sensores están disponibles a través de OPC. Debido a cómo funciona el protocolo OPC UA, la forma de onda en el tiempo completa o la FFT no están disponibles.
El gateway actúa como un servidor OPC UA y escucha conexiones TCP en el puerto 4334.
Habilitar el Servidor OPC

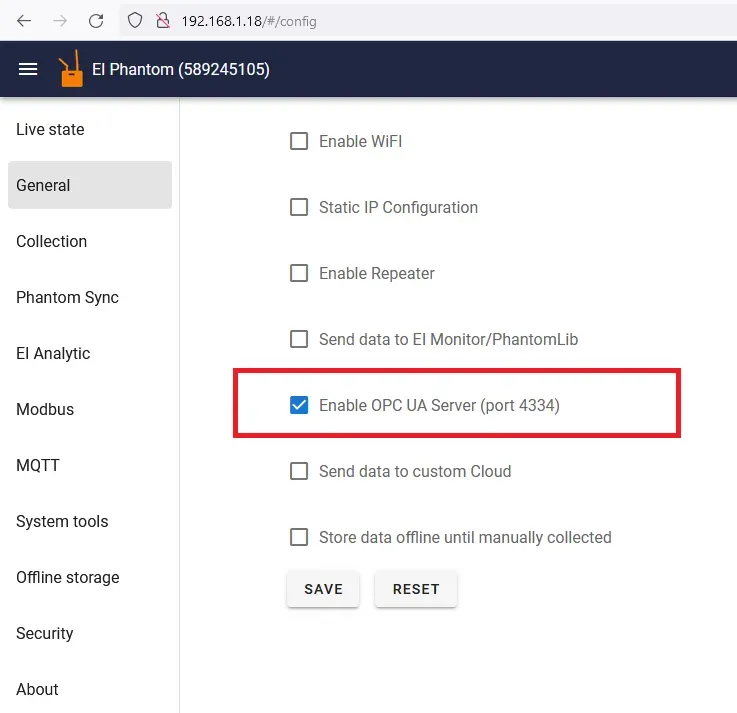

Para habilitar el servidor OPC UA, en la consola de administración del Gateway 2, actívalo en la página de configuración General haciendo clic en la casilla “Enable OPC UA Server”. Haz clic en guardar y el Gateway se reiniciará. Después de que el Gateway se reinicie, el servidor OPC estará listo.
Puedes usar el servidor OPC UA al mismo tiempo que todos los demás protocolos compatibles con el Gateway, incluyendo EI-Analytic™, EI Monitor, MQTT y Modbus.
Después de que el servidor OPC UA se haya habilitado, puedes acceder al servidor usando la siguiente URL con un cliente OPC UA: opc.tcp://192.168.1.2:4334/UA/PhantomGW, donde 192.168.1.2 debe reemplazarse por la dirección IP de tu gateway. Usa el modo de seguridad none y la política de seguridad none.
El OPC UA está organizado en una estructura tipo árbol. Para el PHANTOM® Gateway, bajo la carpeta raíz habrá una carpeta Object, bajo la cual se mostrarán todos los números de serie de los sensores. Bajo cada número de serie habrá una serie de variables diferentes según el tipo de sensor.
Variables
La variable type contendrá el tipo del sensor según la siguiente tabla:
| 3, 5 y 6 | Acelerómetro triaxial |
| 10 | Cámara térmica |
| 21 | Temperatura por termopar |
| 25 | Temperatura infrarroja |
| 26 | Nodo de sensores 4-20mA |
| 31 | Entradas de contacto seco |
| 32 | Corriente de 4 canales |
| 50 | Acelerómetro biaxial de bajo ruido |
| 60 | Nodo de propósito general |
| 40 | Velocidad (RPM) |
Variables Comunes para Todos los Sensores
| Nombre de variable | Descripción |
| type | tipo del sensor según la tabla anterior. |
| battery | voltaje de la batería en volts |
| batteryType | Tipo de batería. 1/6D (1), AAA(2), CR2032(3), CR2477(4). |
| temperature | Temperatura interna del sensor en Celsius. |
| version | Versión de firmware |
Acelerómetro Triaxial (3, 5 y 6)
| Nombre de variable | Descripción |
| rms | Arreglo de tres flotantes con el RMS de velocidad en mm/s correspondiente a cada eje. |
Temperatura por Termopar (20)
| Nombre de variable | Descripción |
| tcTemperature | Arreglo de tres flotantes con la temperatura de cada canal de termopar en Celsius. |
Temperatura Infrarroja (25)
| Nombre de variable | Descripción |
| ambientTemperature | Temperatura ambiente medida por el sensor infrarrojo en Celsius. |
| objectTemperature | La temperatura del objeto al que apunta el sensor infrarrojo, en Celsius. |
Sensor 4-20mA (26)
| Nombre de variable | Descripción |
| voltage | Un arreglo de flotantes de tamaño 4 con el voltaje del sensor 4-20mA. |
Corriente Trifásica (30)
| Nombre de variable | Descripción |
| instCurrent | Un arreglo de flotantes de tamaño 4 con la corriente instantánea de cada uno de los cuatro canales del sensor en amperios. |
| averageCurrent | Un arreglo de flotantes de tamaño 4 con la corriente promedio de cada uno de los cuatro canales del sensor en amperios. |
| minCurrent | Un arreglo de flotantes de tamaño 4 con la corriente mínima de cada uno de los cuatro canales del sensor en amperios. |
| maxCurrent | Un arreglo de flotantes de tamaño 4 con la corriente máxima de cada uno de los cuatro canales del sensor en amperios. |
| accumulatedCurrent | Un arreglo de flotantes de tamaño 4 con la corriente acumulada de cada uno de los cuatro canales del sensor en amperios. |
Sensor de Velocidad (RPM) (40)
| Nombre de variable | Descripción |
| rpm | Valor flotante con la velocidad RPM actual |
Sensor de Contactos Secos (31)
| Nombre de variable | Descripción |
| dryContactsState | Un arreglo booleano de tamaño 4 con el estado de la entrada. True significa que el contacto está cerrado y false significa abierto. |
