Puntos de Resolución, Frecuencia Máxima y Rodamientos. - Digivibe 10 - Documentos y Tutoriales

Para incrementar el número de puntos de Resolución (Líneas) hay 2 métodos:

  • incrementar la frecuencia de muestreo (sólo aplica para interfaces antiguas i400-i500-i600-i800)
  • incrementar el tiempo de grabación

Para aumentar la frecuencia máxima Hay un método:

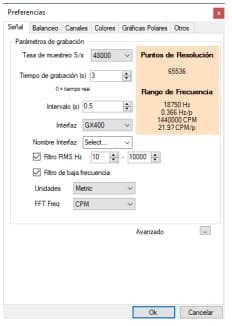

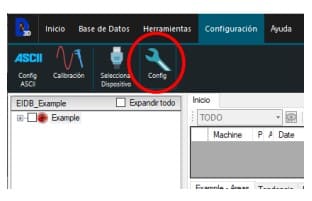

– aumentar la tasa de muestreo Seleccione “Configuración” y “Config“:

Ejemplos:

Con una tasa de muestreo S/s= 11025 Y tiempo de grabación de 3s

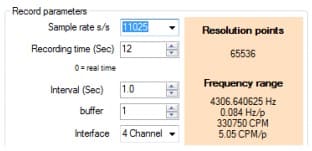

Con una tasa de muestreo S/s=11025 y tiempo de grabación de 12s

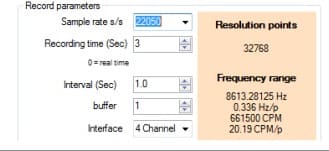

Con una tasa de muestreo S/s=22050 y tiempo de grabación de 3s

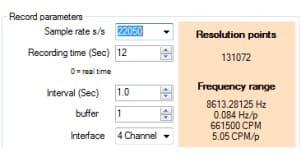

Con una tasa de muestreo S/s=22050 y tiempo de grabación de 12s

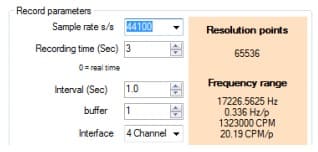

Con una tasa de muestreo S/s=44100 y tiempo de grabación de 3s

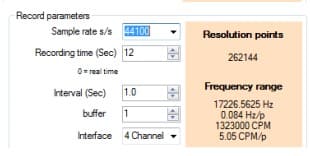

Con una tasa de muestreo S/s=44100 y tiempo de grabación de 12s


Cuanto mayor sea el tiempo de grabación, mejor será la Resolución. En estos ejemplos, la resolución mejora de 20.19 CPM entre puntos con 3s de grabación a 5.05 CPM entre puntos.
Con una tasa de muestreo de 44100 s/s y un tiempo de grabación de 96 segundos (1 minuto 36 segundos), se logran:

  • más de 2 millones de puntos de resolución
  • Frecuencia máxima de 17 kHz o 1.3 millones CPM
  • 63 CPM entre puntos


Por supuesto dependiendo del sensor, tiene sentido o no medir con tal precisión.
Estas grabaciones largas consumen más recursos de máquina en términos de espacio de memoria y procesamiento.

INGRESAR NUEVO RODAMIENTO EN LA BASE DE DATOS

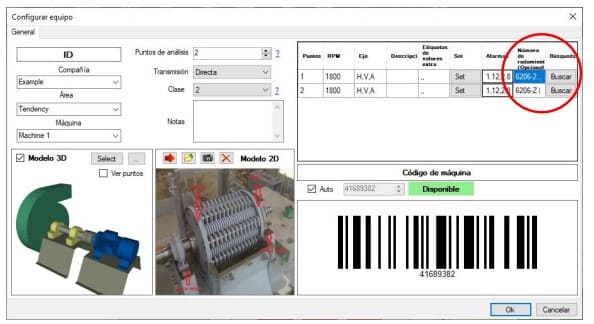

Cuando crea una nueva máquina en la base de datos (o cuando edita su configuración) se pueden agregar los datos sobre los rodamientos:

Si un rodamiento no se encuentra en la base de datos, puede agregar la información de frecuencias de daño manualmente:

Póngase en contacto con el fabricante del rodamiento o en la página web para información sobre las frecuencias de daño en unidades de “órdenes”:

  • BPFI: frecuencia de paso de bola pista interior
  • BPFO: frecuencia de paso de bola pista externa
  • BSF: frecuencia de elementos rodantes
  • FTF: frecuencia de la jaula

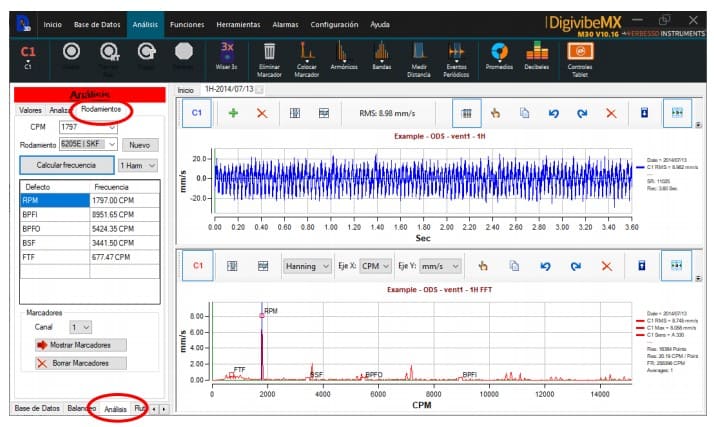

En este ejemplo tenemos una vibración en el punto 1-H:

  • seleccione la velocidad de rotación (ej. 1797 CPM)
  • seleccione el rodamiento de este punto
  • haga clic en “Calcular Frecuencia”
  • haga clic en “Mostrar marcadores” para trazar los marcadores de daño en el gráfico FFT


Puede hacer clic con el botón derecho en cada gráfico para copiar y agregar las gráficas en el reporte.
