ODS con Acelerómetro Triaxial - Digivibe 10 - Documentos y Tutoriales

Seleccione la máquina e inicie una Nueva Ruta:

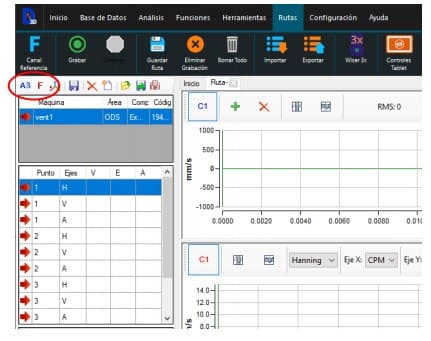

Por default, se muestra 1 canal. Para usar un acelerómetro de 3 ejes se requiere de la interfaz de 4 canales. Una vez conectado el acelerómetro 3-axial en el puerto 1-3X de la interfaz GX400, haga clic en “A3” y seleccione “F” para usar el punto de referencia, que es el 2ndo acelerómetro, en este caso mono-axial.

Verá que aparecen los canales C1 C2 C3 y C4 y se seleccionarán los 3 ejes del punto 1, que serán grabados simultáneamente:

Coloque el acelerómetro triaxial en la posición más conveniente y ajuste si es necesario los ejes de acuerdo con el diagrama de configuración de ejes
Y: Horizontal, X: Vertical and Z: Axial haciendo clic en el ícono . Invierta los ejes si es necesario:

Coloque el acelerómetro mono-axial (Referencia) en una parte de la máquina que no interfiera con la ruta y que refleje vibración de la máquina. Ya puede iniciar la grabación. Cuando termine de grabar el punto 1, desplace SOLO el sensor triaxial al siguiente punto y continúe con las grabaciones hasta terminar la ruta.
