Configuración Gateway

Configuración del Gateway Phantom

«Ir a página principal Phantom

Los Gateway Phantom son dispositivos que conectan los sensores de monitoreo continuo Phantom con el mundo exterior (La nube) o a tu base de datos local. Los dispositivos Gateway utilizan dos protocolos inalámbricos (WiFi y BLE 5.0) así como conectividad Ethernet.

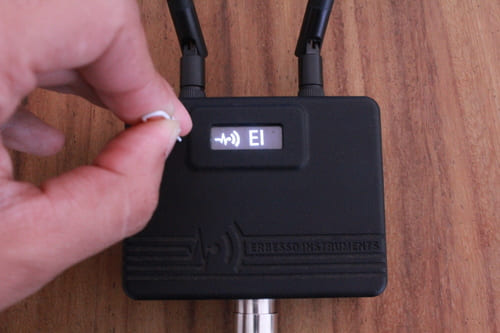

Desde la primera vez que conectas tu dispositivo Gateway, comenzará su funcionamiento como punto de acceso HotSpot con el nombre “PHANTOM01”. Si el Gateway ya ha sido configurado previamente, sin embargo es necesario modificarlas, o si el dispositivo no emite su señal de acceso, es posible reiniciarlo. Mientras se encuentre encendido, introduzca un clip en el orificio localizado en el borde izquierdo de la pantalla hasta que escuche un click.

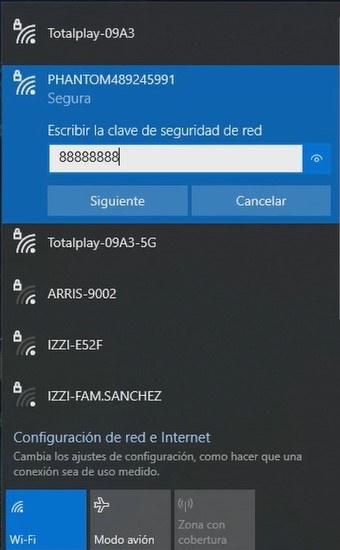

Esto activará el punto de acceso del Gateway. Puede conectarse a él a través de una computadora o dispositivo móvil utilizando la contraseña “88888888” (8 veces el número 8).

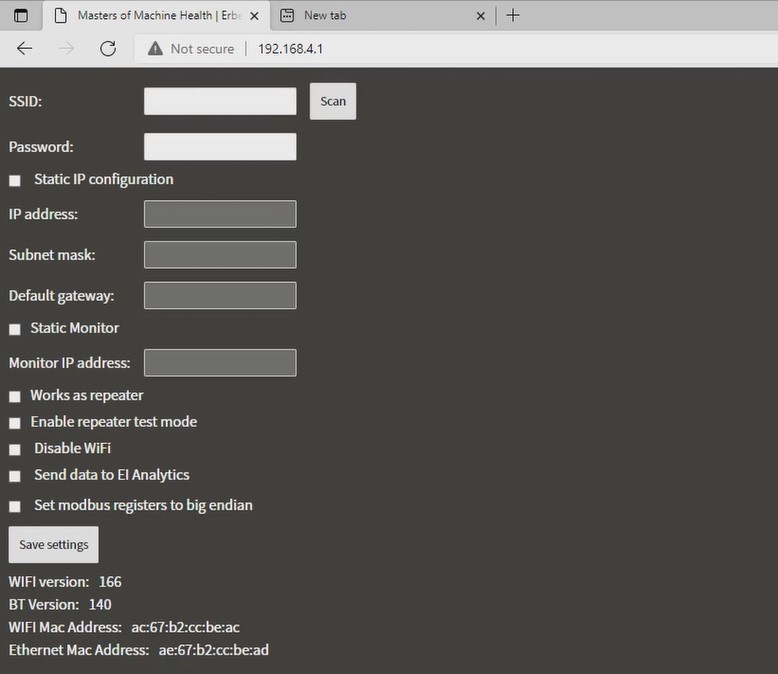

A continuación, con la ayuda de cualquier navegador web, nos dirigimos a la página de configuración del dispositivo y nos dirigimos a la dirección IP: 192.168.4.1:

En esta página podrá encontrar las siguientes opciones:

Conexión Inalámbrica

Para seleccionar una conexión WiFi es necesario seguir estos sencillos pasos:

  • Escoge entre las opciones en la pestaña SSID
  • Escribe el password correspondiente a la red WiFi seleccionada
  • Dar click en Save Settings

Recuerda que el dispositivo Gateway necesita estar conectado a la misma red que tu ordenador con EI-Monitoring o que el Módulo 4G (Miniserver)

Configuración IP

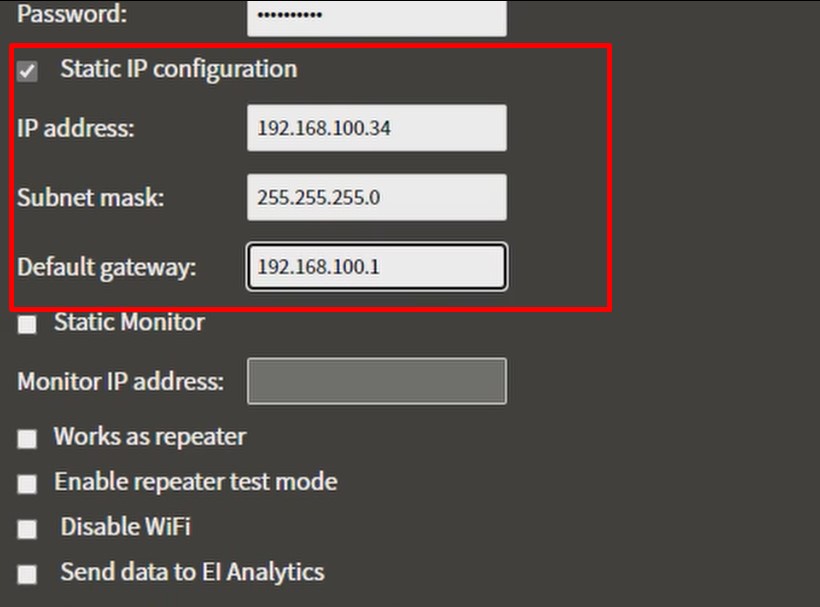

Algunas empresas requieren conexiones WiFi configuradas con una dirección IP estática. Para obtener las direcciones necesarias contacte con su administrador de red local para poder establecer una dirección IP estática.  Si este es el caso de su empresa, es necesario llenar los siguientes campos:

Example:
IP address: 192.168.100.34
Subnet mask: 255.255.255.0
Default gateway: 192.168.100.11

Configuración de EI-Monitoring

En la mayoría de los casos la dirección IP de EI-Monitor será detectado de forma automática siempre que ambos dispositivos (Gateway y EI-Monitoring) se encuentren en el mismo sector de red.

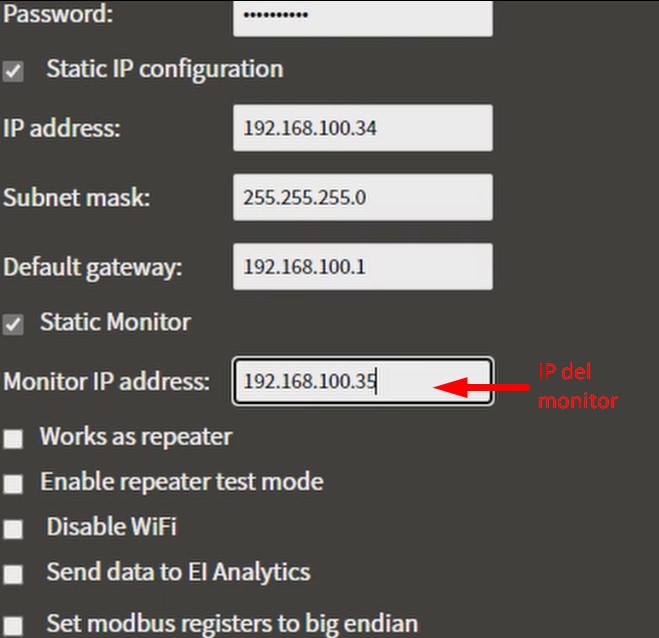

Si la dirección IP del EI-Monitoring no se detecta de forma automática (Por tratarse de un sector de red distinto) es posible marcar la casilla “Static Monitor Configuration” e introducir la dirección en el campo “Monitor IP address”.

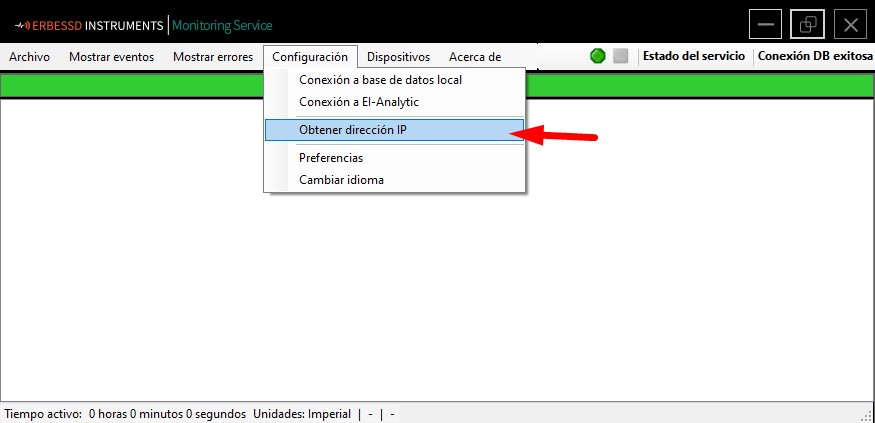

Para obtener la dirección IP de EI-Monitoring (Windows) puede ir a Configuración > Obtener dirección IP

Ethernet

En caso de requerir conectar el dispositivo Gateway utilizando una conexión Ethernet, este ignorará cualquier otra configuración previamente realizada y otorgará prioridad sólo a la conexión física.

Configuración de repetidor

Los dispositivos Gateway pueden conectarse directamente a EI-Analytic a través de WiFi o Ethernet, sin embargo también existe la posibilidad de conectarse a través de otro dispositivo Gateway. Lo ideal, siempre que sea posible, es lograr esta conexión directa por WiFi o Ethernet, pues ello brindará mayor velocidad de transmisión; si esto no es posible, puede configurar el dispositivo Gateway para obtener la capacidad de conectarse a otro Gateway que sí esté conectado a internet.

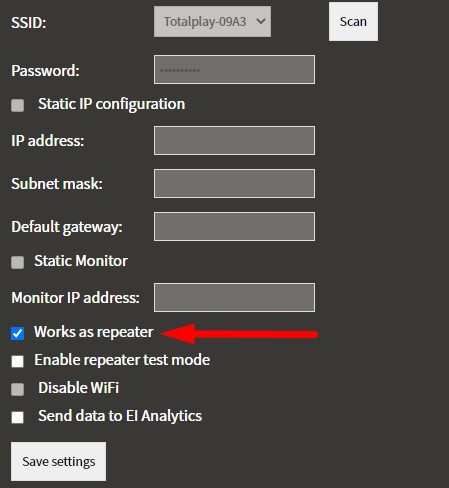

Para configurar la función de repetidor, sólo es necesario marcar la casilla “Work as a repeater” (Funcionar como repetidor). No es necesario realizar ninguna configuración adicional, y no necesita conexión a internet.

Los dispositivos Gateway configurados como repetidores buscarán de forma automática otro Gateway que se encuentre conectado a internet y le otorgará prioridad de conexión. A partir de ese momento, iniciará un protocolo para reenviar los datos a el Gateway con conexión a internet. No se necesita ninguna configuración.

Nota: Pueden existir diversos dispositivos conectados directamente a la misma red, a pesar de que en la imagen sólo se muestre uno.

Mensaje “Repeater Level X” en pantalla

Cuando los dispositivos Gateway están configurados como repetidores mostrarán en su pantalla el nivel correspondiente al que pertenecen; Es decir, si sólo es necesario hacer un salto, mostrarán la leyenda “Level 2”. En caso de ser necesario hacer 2 saltos, mostrarán “level 3” y así sucesivamente.

Enviar datos a la Nube

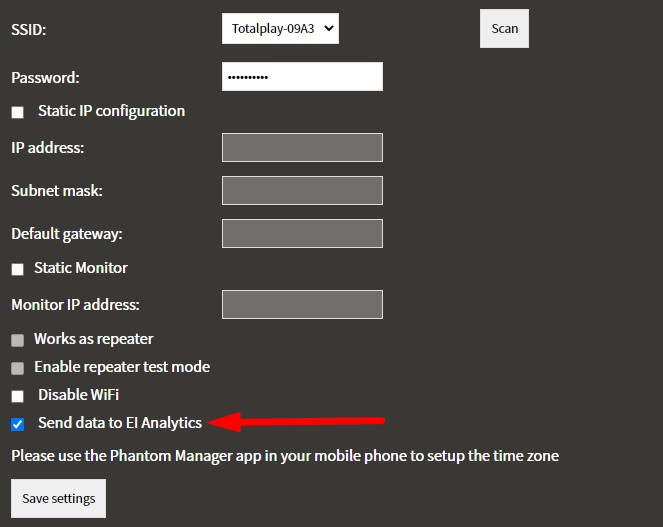

Ahora puedes mandar datos directametne a tu cuenta de EI-Analytic con el phantom gateway, selecciona la opción “send data to EI-Analytics” y el gateway se conectará directamente con tu bases de datos en la nube.

Guardar configuraciones

Al dar click en guardar configuraciones nuestro gateway se desconectará de la computadora, reiniciará y se guardarán las configuraciones.
