Lo que cambió no fue el peso del colector. Fue el lugar donde puedo pararme.
Hay una foto mental que no se me borra: yo, sobre una plataforma metálica a varios metros del piso, con un instrumento de adquisición y balanceo colgado del cuello, dos acelerómetros pegados a las chumaceras de un ventilador de tiro inducido y un par de cables tensos entre ellos y yo. Abajo, alguien esperando mi señal para energizar el motor.
Era un ventilador de unos 150 HP a 1,800 RPM. En una planta metalúrgica ese equipo no es un accesorio: es lo que mantiene la extracción funcionando, y cuando se detiene, se detiene el proceso. Por eso lo balanceábamos con la frecuencia con la que se balancean los ventiladores en este giro, que es mucha.
El instrumento pesaba alrededor de 12 kilogramos. Hoy suena absurdo. En aquel momento era, con toda seriedad, un equipo ligero y portátil. Ese era el estado del arte, y yo estaba contento de tenerlo: significaba que podía llevar el laboratorio a la máquina en lugar de traer la máquina al laboratorio.
Lo que no se decía en voz alta — lo que nadie ponía en el procedimiento — es que ese instrumento también decidía dónde tenía que estar parado yo.
El cable definía el radio de seguridad
La cadena era simple y no tenía escapatoria. El acelerómetro iba en la chumacera. El cable iba del acelerómetro al colector. El colector iba colgado de mi cuello. Y la lectura buena, la que servía, era la que se tomaba a velocidad de operación, con la máquina estabilizada.

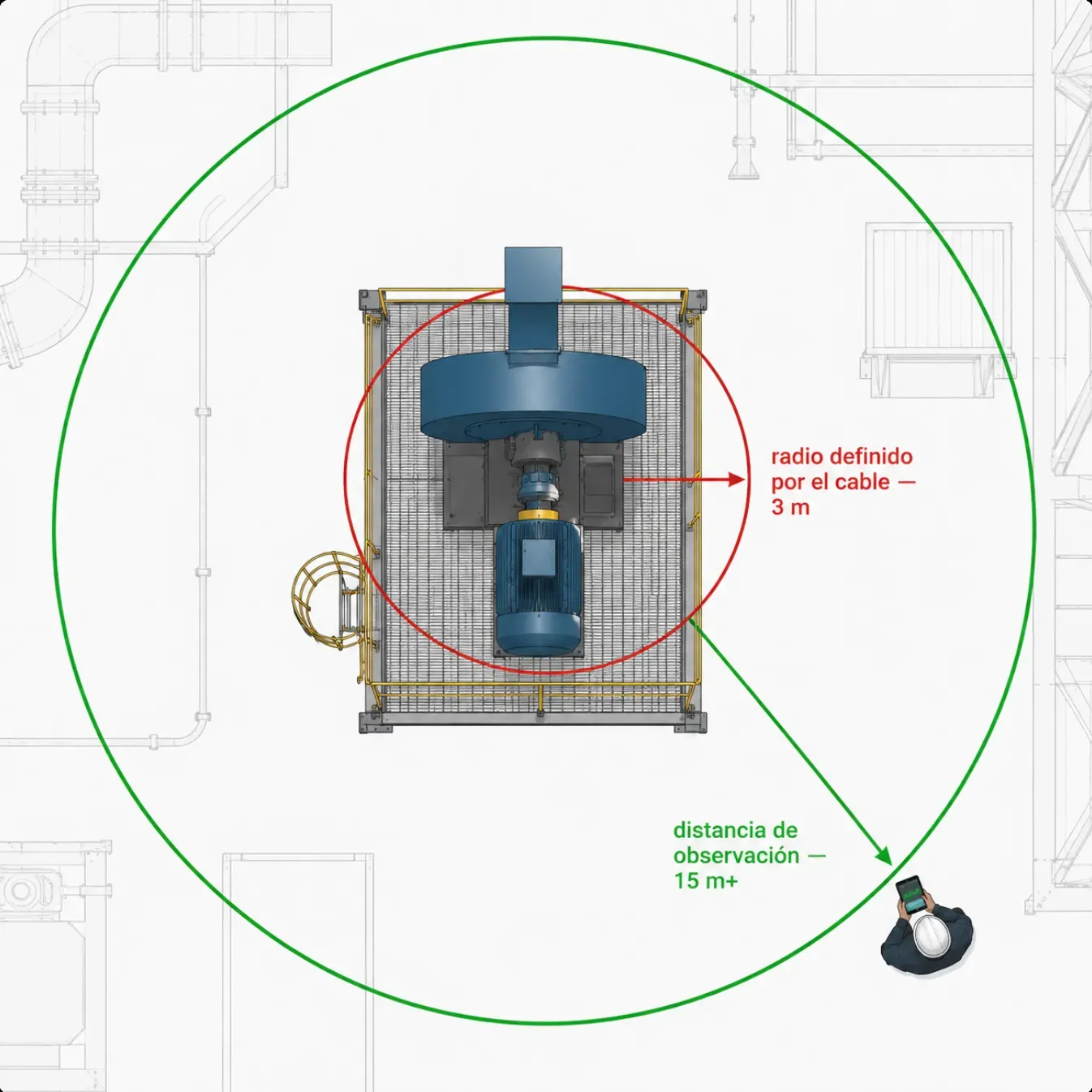

Traducido: la longitud del cable era el radio de seguridad. Tres metros de cable, tres metros de distancia. Y como el cable tenía que llegar a los dos puntos de medición, en la práctica el radio era menos que eso.
Así que el procedimiento real, el que se ejecutaba y no el que estaba escrito, era este: subir con los 12 kilos, montar los sensores, tender los cables, dar la señal de arranque, y quedarse arriba, junto a un rotor de casi 30 revoluciones por segundo, buscando con la mirada una columna, un tablero, cualquier cosa que sirviera de resguardo mientras la máquina subía de velocidad y el número en la pantalla dejaba de moverse.
No era paranoia. En esa planta ya había ocurrido antes un evento mecánico durante un arranque. Todos lo sabíamos. Y aun sabiéndolo, la única forma de hacer el trabajo era estar ahí.
Por qué el arranque es exactamente el peor momento para estar cerca
Vale la pena decir por qué ese momento concreto — la aceleración hasta velocidad de operación — es el de mayor exposición. No es una intuición de campo; es física, y en metalurgia se agrava.
La fuerza crece con el cuadrado de la velocidad. Un desbalance no es un número abstracto: es masa fuera de centro generando fuerza centrífuga. Un solo gramo mal repartido a medio metro del eje, girando a 1,800 RPM, genera cerca de 18 newtons — alrededor de 1.8 kilogramos-fuerza — y los genera treinta veces por segundo, en una dirección distinta cada vez. Multiplique eso por el desbalance real de un rotor erosionado y tiene la razón por la que un ventilador desbalanceado se destruye a sí mismo y a sus soportes.
En el camino hay resonancias. Entre cero y la velocidad de operación, el rotor y su estructura atraviesan frecuencias naturales. En esas zonas la amplificación puede ser de varias veces la vibración que verá después en régimen. La máquina “pasa” por ahí en segundos, pero mientras pasa, la estructura sobre la que usted está parado se entera. Sobre este punto vale la pena leer aparte: Resonancia y Frecuencia Natural.
Y en metalurgia el desbalance es un blanco móvil. Los ventiladores de extracción trabajan con polvo abrasivo, escoria fina y humos cargados. Las aspas se erosionan de forma desigual y, al mismo tiempo, se les adhiere material. Un rotor puede estar balanceado en enero y estar sensiblemente fuera de tolerancia en marzo, sin que nadie lo haya tocado. Eso significa que cuando usted llega a balancearlo, no sabe con precisión qué tan mal está hasta que lo arranca.
Y aquí está el dato que casi nunca se contabiliza en el análisis de riesgo: un balanceo no es un arranque, son varios.
Una corrida inicial para medir la condición original. Una corrida con peso de prueba. Una corrida de verificación. Con frecuencia una o dos corridas de afinación. Estamos hablando de cuatro o cinco arranques por trabajo, cada uno con su propio paso por resonancia, cada uno con el técnico arriba porque el cable no da para más. La exposición no se suma una vez: se multiplica por el número de corridas.
El mismo trabajo, hoy
Hace poco hice un balanceo prácticamente idéntico. Mismo tipo de equipo, misma plataforma elevada, misma lógica de coeficientes de influencia. La secuencia fue completamente otra.
El sensor lo llevaba en el bolsillo de la camisola. Es un acelerómetro triaxial inalámbrico, del tamaño aproximado de un encendedor grande, y se monta con base magnética en segundos. Subí, lo coloqué en la chumacera del lado del ventilador, dejé el sensor óptico apuntando a una marca reflejante del eje para la referencia de fase, verifiqué que todo estuviera bien asentado, y bajé.
Bajé de la plataforma, caminé varios metros, me puse detrás de una estructura sólida y desde ahí di la señal de arranque. El colector de vibraciones era mi teléfono celular. La máquina subió de velocidad, pasó por donde tuviera que pasar, se estabilizó, y yo vi el espectro completo formarse en la pantalla — amplitud y fase del 1× — sin haber estado a menos de quince metros del rotor en ningún momento del proceso.
El cálculo del peso de corrección lo hizo la misma aplicación. Volví a subir sólo para dos cosas: montar el peso de prueba y, al final, fijar el peso de corrección. Las dos veces con la máquina detenida y bloqueada.
Escrito así parece un detalle de comodidad. No lo es. El punto no es que ya no cargo 12 kilos. El punto es que el instrumento dejó de decidir dónde tengo que pararme.
Ese trabajo, en números
Cuento el caso completo porque una afirmación sobre seguridad se sostiene mejor con los datos del trabajo que con adjetivos.
92 %
menos vibración en el punto que gobernaba
6
arranques — todos observados a distancia
1.5 h
duró el trabajo, soldadura incluida
El montaje fue de un solo sensor. Un acelerómetro triaxial inalámbrico en la chumacera del lado del ventilador, y un sensor óptico apuntando a una marca reflejante del eje para la referencia de fase. Los dos se colocaron con la máquina detenida y bloqueada, que es la única parte del procedimiento que obliga a subir a la plataforma.
La corrida inicial dio esto:
| Punto de medición | Vibración inicial |
|---|---|
| Chumacera lado ventilador | 15.3 mm/s |
| Chumacera lado cople | 12.4 mm/s |
| Motor, lado cople | 8.2 mm/s |
| Motor, lado libre | 10.5 mm/s |
La chumacera del lado del ventilador gobernaba el trabajo con 15.3 mm/s. Para dimensionar ese número: leído contra ISO 10816-3, una máquina de esta potencia sobre soporte flexible entra en zona D —vibración suficiente para causar daño— a partir de 7.1 mm/s. Estaba al doble.
Hicieron falta seis arranques: el inicial, el del peso de prueba, tres de afinación y uno de verificación después de soldar. Los seis los observé desde lejos. Ese es el dato que me importa, y conviene leerlo bien: no bajó el número de arranques, bajó a cero el número de veces que tuve que estar arriba mientras la máquina subía de velocidad. Con el equipo de 12 kilos, seis arranques habrían sido seis exposiciones.
La corrección final fueron 45 gramos repartidos en dos aspas, y el punto que gobernaba quedó en 1.2 mm/s: una reducción del 92%, que en la misma norma corresponde a zona A, el rango de una máquina recién puesta en servicio.
El trabajo completo tomó hora y media, y ahí está lo que más me llama la atención al revisarlo: lo que más tiempo consumió fue cortar la pieza de metal para soldarla. La medición dejó de ser el cuello de botella. Con el equipo viejo, el tiempo se iba en subir, conectar, esperar arriba, bajar, revisar el dato y volver a subir; hoy se va en el trabajo de taller, que es donde tiene sentido que se vaya.
El reporte lo terminé en la aplicación de escritorio. El balanceo lo corrí completo desde el teléfono con WiSER VIBE®, y al terminar pasé los datos a DigivibeMX® para armar el documento final: la suite comparte los datos entre aplicaciones, así que no hay que recapturar nada ni transcribir lecturas a mano, que es de donde salen los errores de reporte.
Sobre la precisión: no es una nota al pie
Hay algo contraintuitivo en todo esto: el equipo que me permite alejarme también mide mejor que el que me obligaba a acercarme.
Aquellos colectores portátiles resolvían un compromiso permanente entre memoria, batería, tiempo de proceso y peso. Se trabajaba con resoluciones espectrales modestas porque procesar más líneas costaba tiempo de máquina que no había. Los cables, además, aportaban su propia física: ruido triboeléctrico al moverse, conectores que se ensucian con polvo metálico, blindajes que se degradan con el calor radiante de una planta metalúrgica. Buena parte de la habilidad del analista de aquella época consistía en distinguir la falla de la máquina del artefacto del instrumento.
Hoy la cadena de medición es más corta y más limpia: acelerómetro digital, conversión en el propio sensor, transmisión del dato ya digitalizado. Se obtienen espectros de alta resolución, promediado sincrónico, medición simultánea en tres ejes y registro de fase estable, con un piso de ruido que en su momento habríamos asociado a un equipo de laboratorio. En un balanceo eso se nota en la confianza del dato: una lectura dudosa ya no obliga a repetir un arranque. Lo que no cambió —y conviene decirlo, porque suele venderse al revés— es el número de corridas: un rotor erosionado sigue pidiendo las que pida. Lo que cambió es dónde estoy parado mientras ocurren.
Precisión y seguridad no son dos beneficios separados. Son el mismo beneficio contado dos veces.
