Instalación de Phantom de Vibración

El Sensor Phantom de Vibración es el mejor analizador de monitoreo continuo del mercado, capaz de grabar hasta con 6,400 líneas de resolución. Aquí te ayudaremos a realizar una correcta instalación de tu sensor. Todo lo que será cubierto a continuación refiere a la instalación física y los detalles generales de configuración. Para una instalación más a detalle visite el tutorial Phantom Wizard.

Instalación en la máquina

Para lograr el correcto análisis de vibración es crucial saber como se encuentra colocado el sensor en la máquina. El sensor de vibración contiene un acelerómetro triaxial que mide la vibración en tres ejes al mismo tiempo. El sensor también tiene un grabado en su cara frontal que indica la posición de estos ejes. Es importante definir la posición del sensor antes de su configuración en DigivibeMX.

En la imagen de abajo se puede apreciar un Sensor Phantom de Vibración colocado en un motor de tres fases. También podemos observar que el eje Z es paralelo al eje axial del motor; el eje Y corresponde al eje vertical, y el eje X es ortogonal a los otros dos y corresponde al eje horizontal del motor. Esto quiere decir que en DigivibeMX deberemos utilizar la siguiente configuración: H para el eje X, V para el eje Y y A para el eje Z

Otra posible configuración sería colocar el sensor en un plano transversal al eje de la máquina. Para esta configuración los valores que deberá ser la siguiente: H para el eje Y, V para el eje X y A para el eje Z

Configuración en DigivibeMX

Añadir un sensor Phantom nunca había sido san fácil. Aquí te explicaremos el proceso a seguir para poder añadir tu dispositivo phantom a una base de datos. En la ventana de configuración, selecciona preferencias y ubícate en la pestaña de phantom, ahì, debes activar la opción de mostrar menú phantom, selecciona Ok para guardar los cambios.

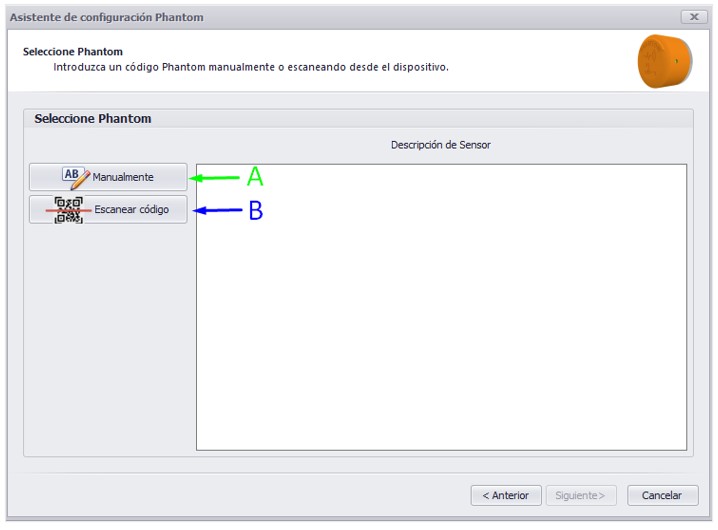

Ahora la ventana phantom se mostrará en la barra de menús. Ve a la ventana phantom y selecciona asistente. Aparece la ventana del asistente e configuración phantom, selecciona siguiente. A continuación, tenemos dos opciones para agregar nuestros dispositivos phantom:

La opción A nos permite agregar manualmente el código de nuestro phantom. Con la opción B podemos escanear el código QR del sensor.

Añadir Phantom

Añadir phantom manualmente

Es posible añadir un dispositivo phantom ingresando el código del sensor. Selecciona el  botón manualmente.
La ventana de código se abrirá, introduce el código phantom 11-ID phantom de la etiqueta QR del sensor (código de 2-dígitos del modelo del sensor + número de serie de 9-dígitos del sensor) y selecciona Ok.  El sensor aparecerá en la sección de phantoms añadidos.

Añadir sensores escaneando el código QR

(Requiere una cámara de tablet, laptop o PC): Selecciona el botón escanear código.

Elige la cámara de la lista, posiciona la etiqueta Q enfrente de la cámara- ubicarla de manera centrada ycerca para que sea fácil de leer. El código será capturado automáticamente y se cerrará la ventana de escaneo. El phantom se habrá añadido.

Configurar y nombrar

Configurar y nombrar

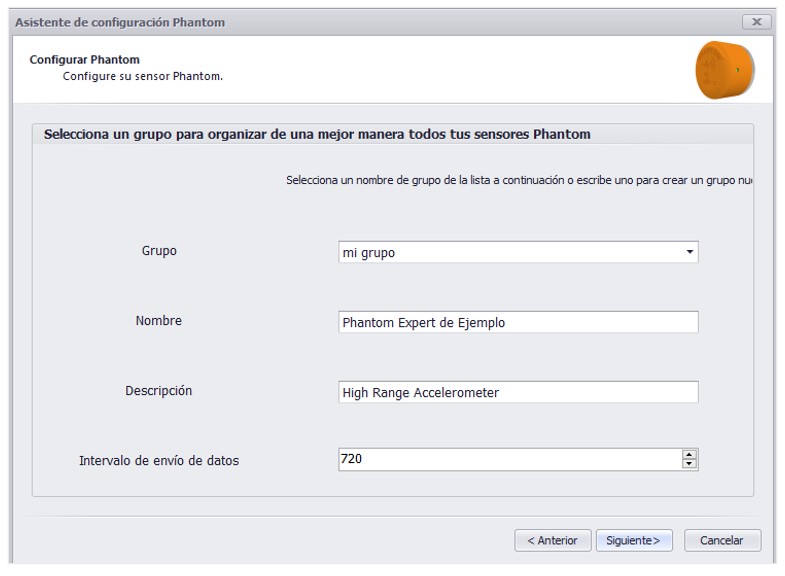

La ventana de configurar phantom nos permite organizar nuestros sensores para facilitar su identificación. Ejemplo:

Podemos organizar nuestros dispositivos con las siguientes herramientas:
  • En grupo podemos agregar al phantom a un grupo previamente creado o crear un nuevo grupo:
  • En nombre podemos nombrar a nuestro dispositivo para simplificar su identificación:
  • En descripción elegimos el tipo de sensor que estamos utilizando:
  • At least the Interval Send data establishes the sensor’s collection interval. The minimum value for data collection is 10 minutes, and the maximum is 1,440 minutes (1 day).

Al terminar selecciona siguiente.

Asignar dispositivo

En la ventana de asignación de canales, podemos seleccionar un punto de análisis en una máquina donde agregar nuestro dispositivo phantom, solamente podemos agregar un sensor a un punto.

Configura alarmas y canales

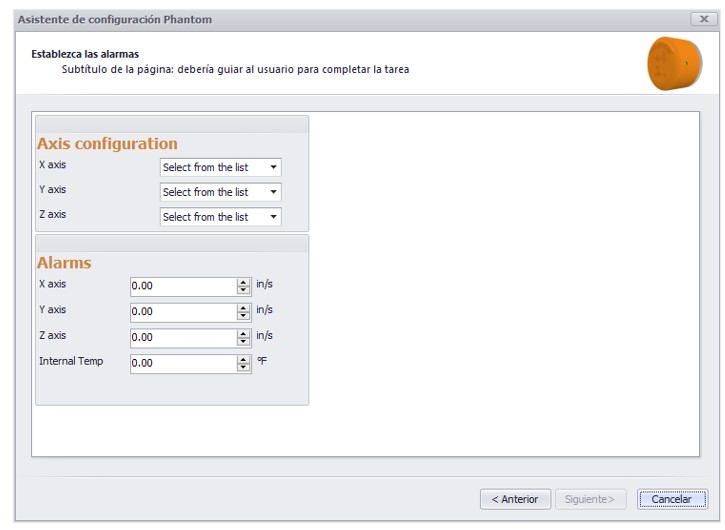

En la siguiente ventana, tenemos dos secciones, “axis configuration” y “alarms“.

En Axis configuration, elegimos un valor para cada eje del sensor phantom, podemos seleccionar horizontal, vertical y axial de la lista.
En alarms podemos establecer un umbral preestablecido de RMS y de temperatura. Si se supera el valor de la alarma, el sensor se despertará inmediatamente y hará una medición no programada.

Completando la configuración

Finalmente, el asistente nos la opción de agregar otro dispositivo phantom a nuestra base de datos, también con el botón anterior podemos regresar y realizar correcciones la phantom recién agregado. Si no hay más cambios selecciona terminar. Pueden cancelarse los cambios y configuraciones cerrando el asistente o seleccionado cancelar.

PRINCIPALES CARACTERÍSTICAS DE LOS SENSORES DE VIBRACIÓN

  • Se activa con altos niveles de vibración para poder enviar datos y alarmas.
  • Intervalo de alarma configurable y Disparador interno RMS programable.
  • Datos de forma de onda y de espectro completos.
  • Integración de Velocidad + Vibración.
  • Configurable desde un dispositivo móvil.
  • Diseño IP67 para protección de líquidos y polvo.
  • Puede calcular internamente parámetros de velocidad para las alarmas.
  • Tiempo de grabación configurable 1s / 2s / 4s / 8s / 16s

Monitoreo de Condición & Automatización Industrial | Modbus

Sensor de Vibración Modbus Inalámbrico — Los Sensores EPH incluyen Protocolos Modbus para aplicaciones industriales. Su Sensor de Vibración Inalámbrico es totalmente compatible con cualquier PLC, sistema Scada o cualquier otro sistema de comunicación TCP / IP. Conozca más.

OPCIONES DE SENSORES DE VIBRACIÓN



Sensor Triaxial de Vibración Inalámbrico – Alto Rango

  • El Phantom Expert o EPH-V11 es un sensor triaxial de vibración inalámbrico.
  • Capaz de enviar 3 señales de FFT.
  • Puede calcular internamente parámetros de velocidad para las alarmas.
  • Hasta 100,000 mediciones.
  • Rango de medición hasta 32G.

Conozca más



Sensor de Vibración Inalámbrico – Alta Sensibilidad

  • El phantom  EPH-V10 es un sensor de vibración inalámbrico de alta sensibilidad.
  • Capaz de enviar 3 señales FFT.
  • Hasta 100,000 mediciones.
  • Rango de medición hasta 8G.
  • Bajo ruido espectral (130 µg/√Hz).

Conozca más

Phantom Gen 2

  • Casi las mismas especificaciones que el Sensor Phantom de Vibración pero en PEQUEÑO
  • Capaz de enviar 3 señales de FFT.
  • Rango de medición configurable hasta 32G.
  • Batería cr2032, fácil de reemplazar.
  • Una de las mejores baterías del mercado
  • Hasta 12,000 mediciones.

Conozca más



Sensor Triaxial de Vibración Inalámbrico con certificación ATEX

  • Las mismas especificaciones que el Phantom Expert pero ahora con certificación ATEX de clase II.
  • Capaz de enviar 3 señales FFT simultáneamente.
  • Rango de medición de hasta 32G.
  • Batería cr2032, fácil de reemplazar.
  • Hasta 12,000 mediciones.

ATEX Certificate of Conformance

Conozca más

PHANTOM EXPERT (ALTO RANGO) – FIRMWARE 162

Errores resueltos

Se resuelve el problema cuando después de grabar datos con WISER Vibe o Phantom Manager se mostraban picos en el espectro.

Adiciones a la configuración por defecto:

  • Potencia de transferencia Máxima: 8dBM
  • Rango Dinámico: 8G
  • Intervalo de Envío de Datos: 3600 minutos (6 horas)
  • Configuración de Grabado: Frec máx 10kHz ( 1seg)
  • Muestras a grabar: Usar la máxima resolución.
  • Intervalo de Envío RMS: 3600 segundos (1 hora)
  • Cálculo del RMS: Min 10Hz – Max 1000Hz
  • Permitir conexiones entrantes permanentemente: Desactivado
  • Desactivar la conexión Phantom Gateway: Desactivado
