New version, more functional.
Announcing the new DigivibeMX® 10 with a redesigned user interface, new functionalities, multi-language support, and many more features.
DigivibeMX® Balance 26 Software de Balanceo Dinámico
¿Qué es un software de balanceo dinámico?
Un software de balanceo dinámico es un conjunto de herramientas utilizado para medir y corregir el desbalanceo en equipos rotativos mientras el rotor está girando (generalmente un sensor de vibración, un sensor de fase y software especializado). En la práctica, el sistema detecta la vibración y los ángulos de fase para determinar dónde y cuánto peso agregar o retirar en el rotor para eliminar la vibración excesiva. Los buenos sistemas de balanceo dinámico permiten a los técnicos balancear rotores sin alcanzar velocidades operativas.

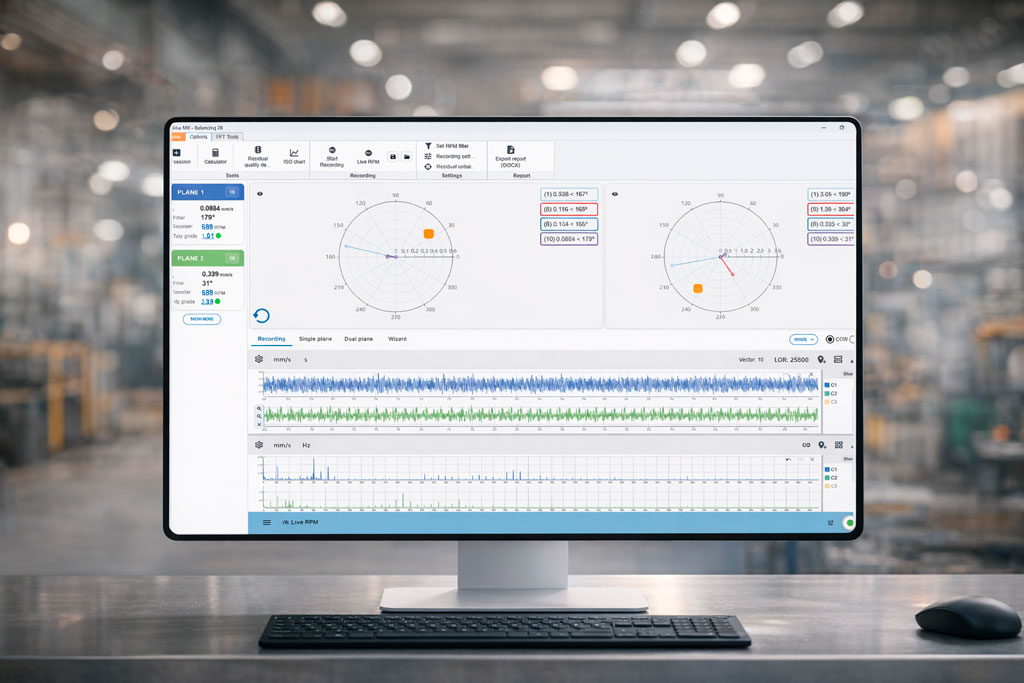

DigivibeMX® 26 Balance es el sistema de balanceo dinámico más reciente de Erbessd Instruments, construido desde cero para hacer el balanceo de rotores más rápido, más fácil y más preciso para los equipos de mantenimiento industrial. Combina el balanceo de múltiples planos y el análisis en tiempo real en un solo paquete integral, lo que te permite corregir el desequilibrio en maquinaria rotativa con confianza y eficiencia.
Balanceo en múltiples planos simulateneos
DigivibeMX® 26 Balance soporta balanceo en un solo plano, dos planos y balanceo estático y acoplado. Cada modo (1 plano, 2 planos o el modo guiado Wizard) opera con su propio motor de cálculo independiente, garantizando que los cálculos para un plano o método no interfieran con otro. Este procesamiento en paralelo significa que puedes ejecutar distintos enfoques de Balanceo de manera concurrente y obtener correcciones precisas y específicas por plano.

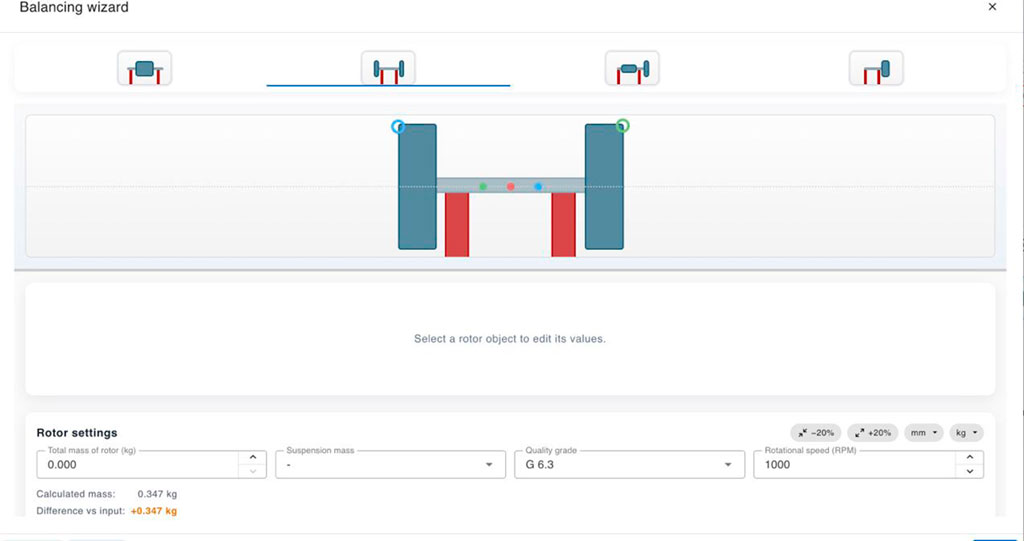

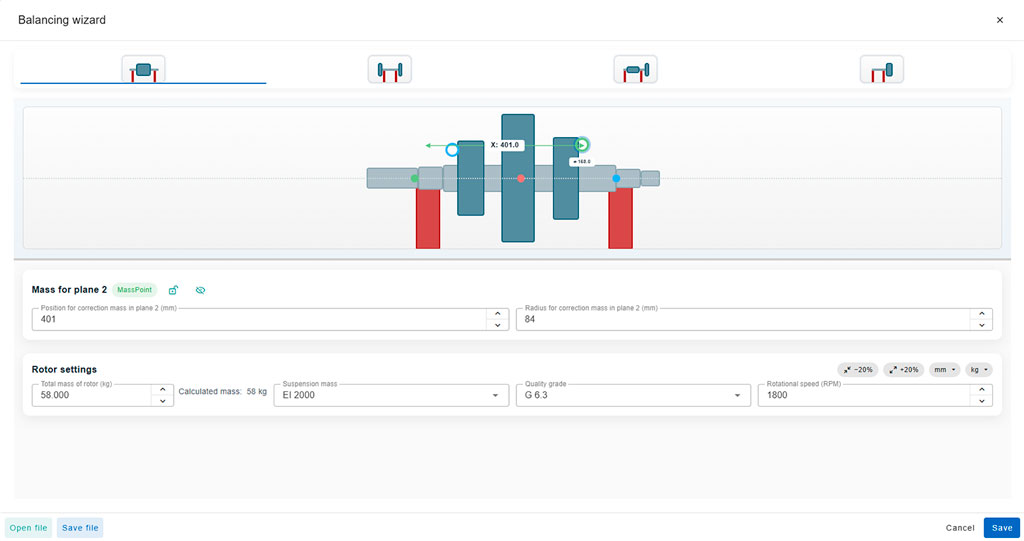

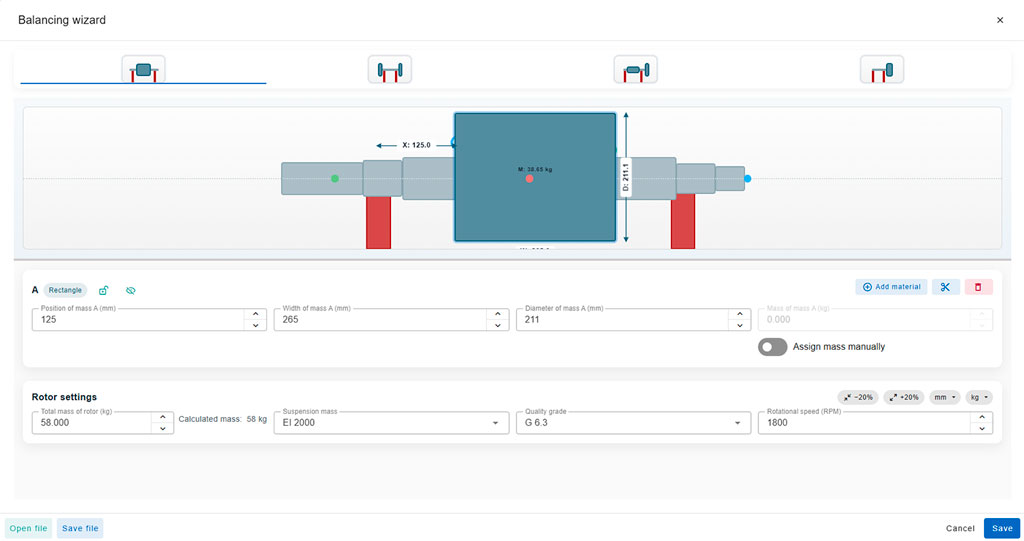

Balancing Wizard mejorado con modelado avanzado de rotor
El Wizard de Balanceo de DigivibeMX® 26 Balance te permite ingresar los detalles del rotor y luego genera un modelo visual del rotor con un nivel de detalle sin precedentes. El Wizard calcula automáticamente la masa del eje y se adapta a diferentes diámetros a lo largo del ensamble del rotor. Utiliza cálculos avanzados de masa e inercia en 3D para predecir con mayor precisión cómo se comportarán las fuerzas de desequilibrio, lo que resulta en mejores soluciones de corrección. Es como tener un copiloto experto durante el Balanceo.
Además, puedes ajustar libremente la posición de los contrapesos; la colocación de los pesos no está restringida a un radio fijo en el modelo.
El Wizard de Balanceo mantiene la interfaz simple para trabajos rutinarios, pero les da a los usuarios avanzados la opción de modelar geometrías complejas de rotor para lograr una mayor precisión de Balanceo.
Configura múltiples tipos de motor
Calculadora de balanceo con múltiples funciones
DigivibeMX® 26 Balance cuenta con una calculadora de Balanceo fácil de usar que optimiza el Balanceo de rotores con múltiples funciones avanzadas. Las herramientas clave de la calculadora de Balanceo incluyen:
Añade o remueve masa de corrección
Simula al instante la adición o sustracción de peso de corrección en el rotor.
Divide masa de corrección
Divide el peso de corrección requerido entre múltiples aspas o diferentes planos.
Combina masa de corrección
Combina múltiples pesos de corrección más pequeños en una sola masa o ubicación, simplificando la disposición de la corrección y reduciendo la cantidad de pesos en el rotor.
Calcula profundidad de barreno
Calcula qué tan profundo perforar para la remoción de peso (Balanceo por recorte), para que puedas retirar material de un rotor con precisión para eliminar el exceso de peso en lugar de agregarlo.
Calculadora de masa de prueba
Determina valores óptimos de peso de prueba para las corridas iniciales de Balanceo, ayudándote a realizar procedimientos de peso de prueba con confianza y lograr el Balanceo correcto en el primer intento.
Cálculo de masa central
Se incorpora el cálculo de masa central para diferenciar y corregir el desbalanceo estático y el dinámico de forma más eficiente. El método calcula una masa que se coloca a lo largo del rotor o en su centro de gravedad para corregir el desbalanceo estático.
Esta calculadora de Balanceo multifacética convierte a DigivibeMX® 26 Balance en una solución integral de balanceo dinámico, permitiendo que tanto usuarios principiantes como expertos aborden correcciones complejas de desequilibrio de manera eficiente.

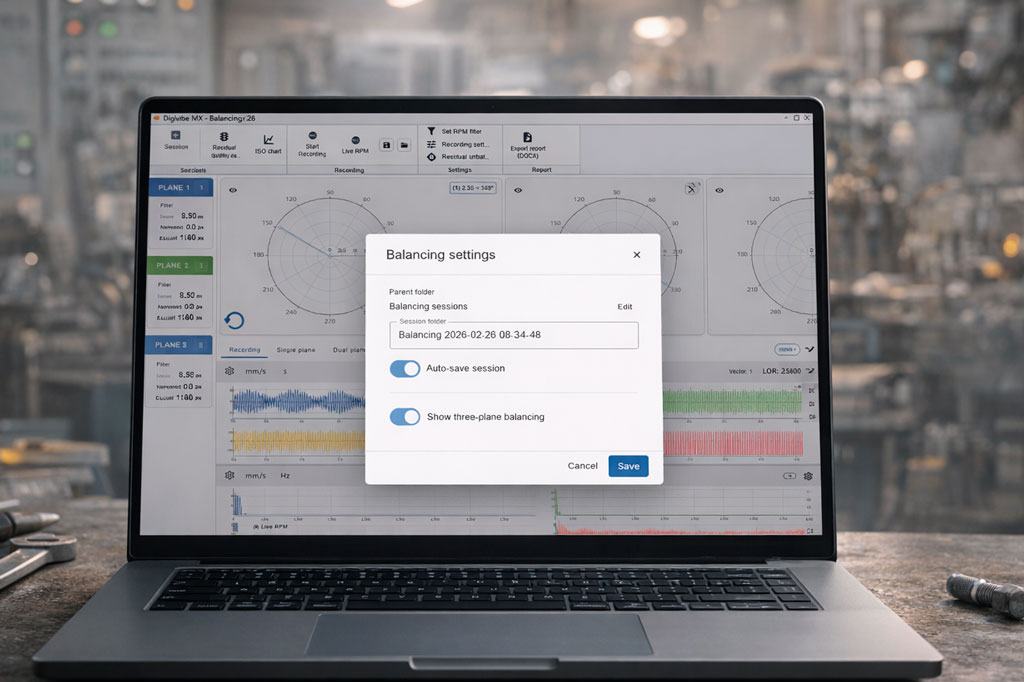

Guardado automático de sesion y Administración de datos de balanceo
DigivibeMX® 26 Balance guarda automáticamente todas las sesiones de Balanceo y sus correspondientes grabaciones de datos de vibración. El software ofrece gestión de datos vectoriales. Puedes capturar nuevos vectores seleccionando intervalos específicos de una grabación de señal de vibración, extrayendo la amplitud de vibración y la información de fase de ese periodo para usarlas en tus cálculos.
El sistema también soporta la importación de archivos vectoriales externos (en formato .anl) directamente a una sesión. Si tienes datos de vibración de otros instrumentos o de trabajos previos, puedes incorporar esos vectores en DigivibeMX® 26 Balance para comparación o para usarlos en el proceso de Balanceo actual.

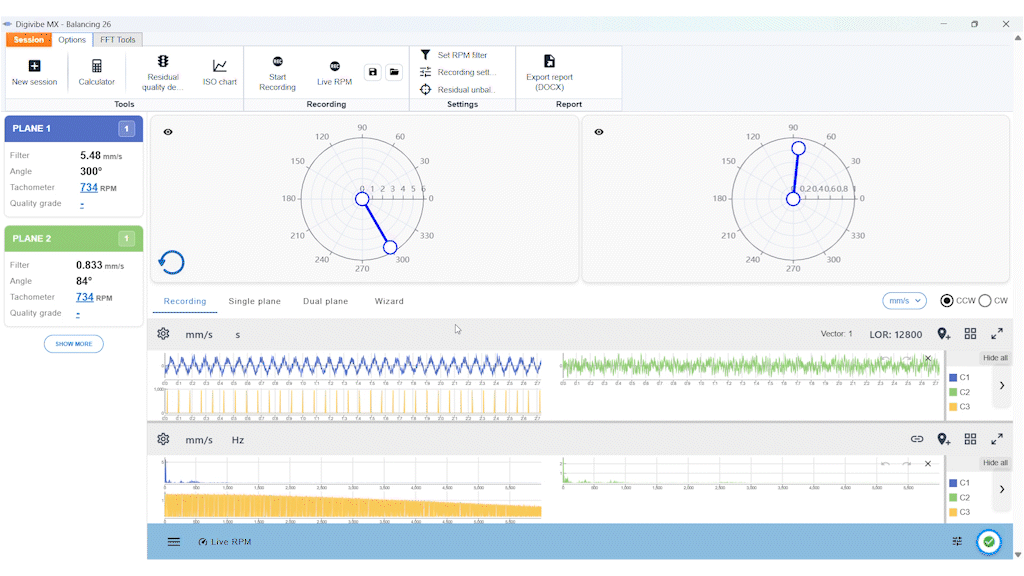

Monitoreo FFT en tiempo real y capacidades de grabación prolongada
DigivibeMX® 26 Balance está diseñado para manejar escenarios con capacidad de grabación prolongada. Un nuevo submuestreo seleccionable te permite reducir drásticamente el uso de memoria y la carga de procesamiento durante un análisis FFT de grabaciones extensas. Esto significa que puedes registrar datos de vibración durante periodos mucho más largos (muchos minutos o incluso horas) sin quedarte sin memoria.
Incluso mientras registras durante un tiempo prolongado, el sistema proporciona retroalimentación en tiempo real: puedes ver el espectro FFT y el vector general de vibración en tiempo real a lo largo de toda la señal (usando la vista “interval mode: complete”). Este monitoreo FFT en tiempo real te permite observar cómo evoluciona el perfil de vibración del rotor (por ejemplo, a medida que alcanza una velocidad de operación estable o conforme se agregan pesos de prueba) y detectar cualquier anomalía de inmediato.

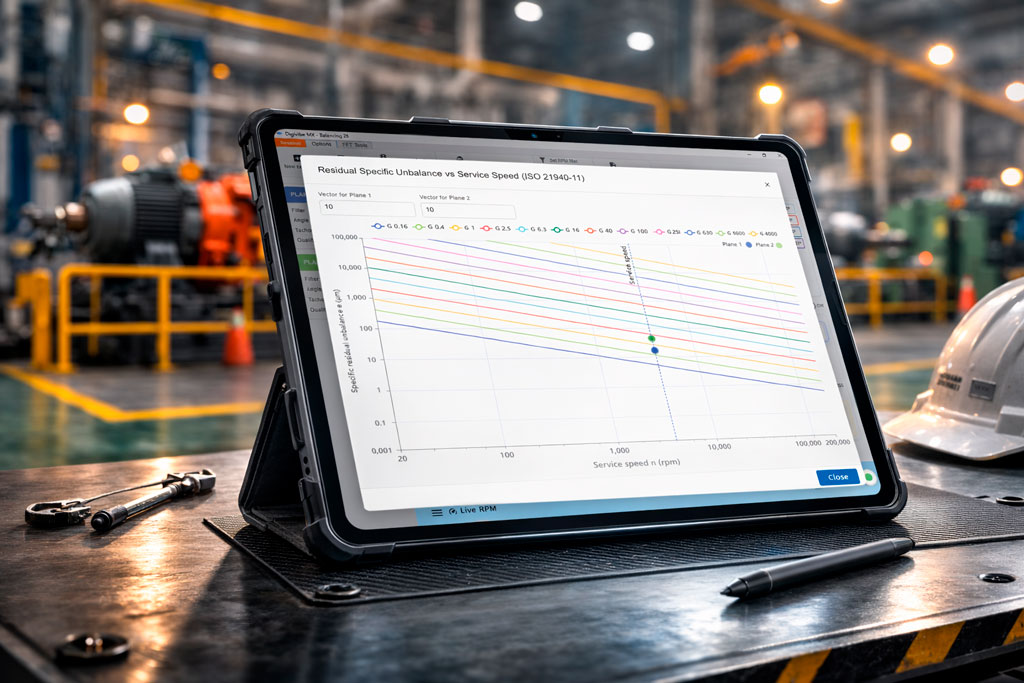

Reporte comprensivo e ISO 21940 Standard
DigivibeMX® 26 Balance ahora incluye una gráfica integrada basada en las normas ISO 21940 para grados de calidad de balanceo; esto te ayuda a verificar y documentar la calidad del Balanceo sin esfuerzo. Después de realizar una corrección de Balanceo, el desbalance residual que queda en el rotor se puede trazar en esta gráfica ISO 21940 para ver si se encuentra dentro de los límites aceptables para el tamaño del rotor y su velocidad de servicio.
Entregar un rotor balanceado no se trata solo de reducir la vibración; también se trata de cumplir con estándares de calidad.
Nuestro software de Balanceo Dinámico también actualiza por completo el formato del reporte de Balanceo para incorporar esta gráfica y otros nuevos detalles.

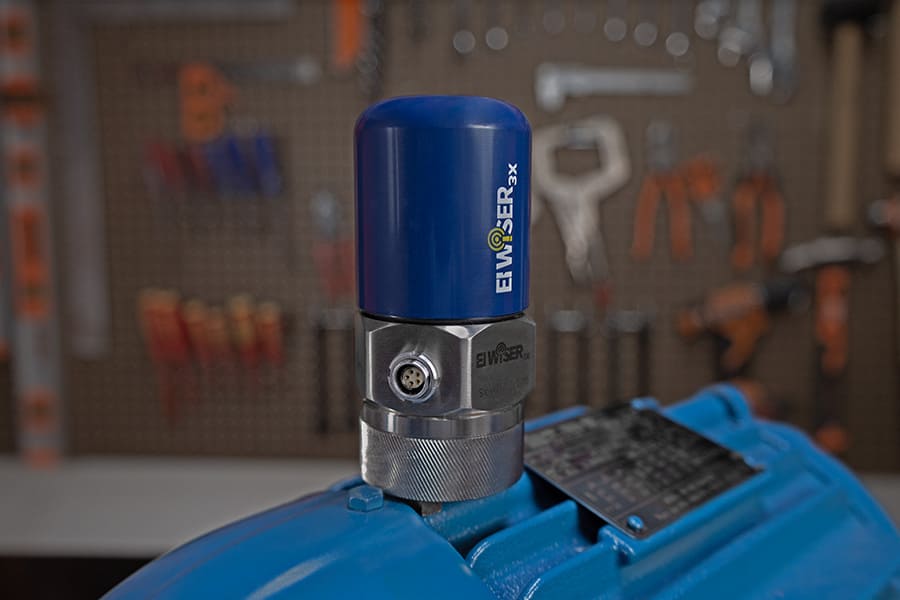

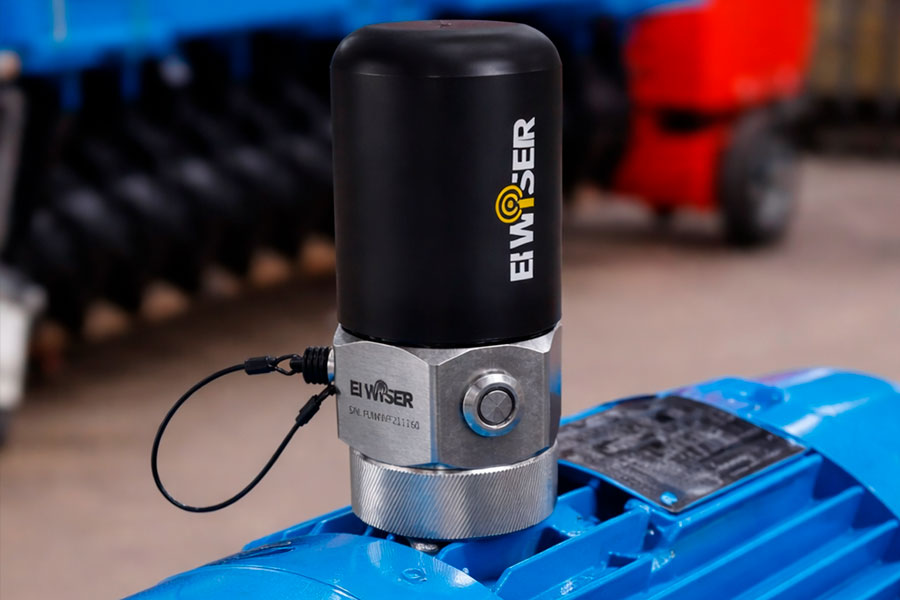

Compatibilidad
DigivibeMX® 26 Balance es compataible con todos los recolectores de datos Erbessd Instruments
Obtén DigivibeMX® 26 Balance hoy
