Caso de Estudio: Ventajas de Usar Filtros de Banda con Envolvente de Aceleración

Paso 1 - Identificar el Problema

Hallazgos

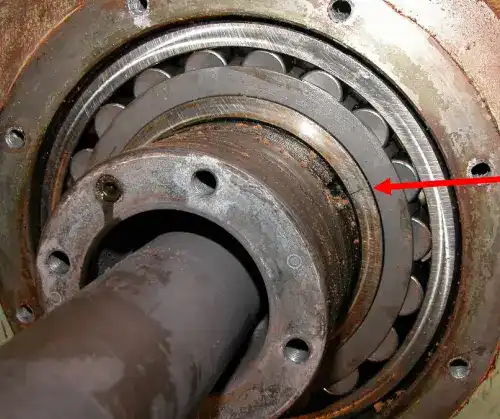

Las lecturas del rodamiento en el lado de accionamiento de la lata #13 indican una falla de pista interior agrietada (se sospecha que ha subido por el cono).

Velocidad de la lata secadora = 123 rpm.

Recomendación: Se sugiere cambiar el rodamiento antes de que ocurra daño en el eje o la carcasa.

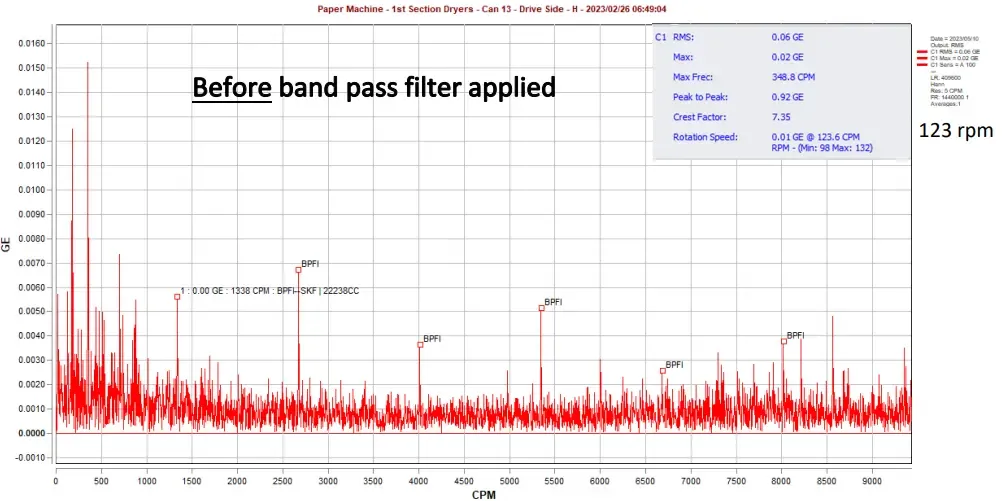

Paso 2 - Antes de aplicar el filtro de paso de banda

La amplitud no necesariamente cambiará ni determinará la gravedad de la falla en equipos de gran masa. El contenido de frecuencia es crucial para el análisis de velocidades lentas.

Paso 3 - Realizando algunos cambios

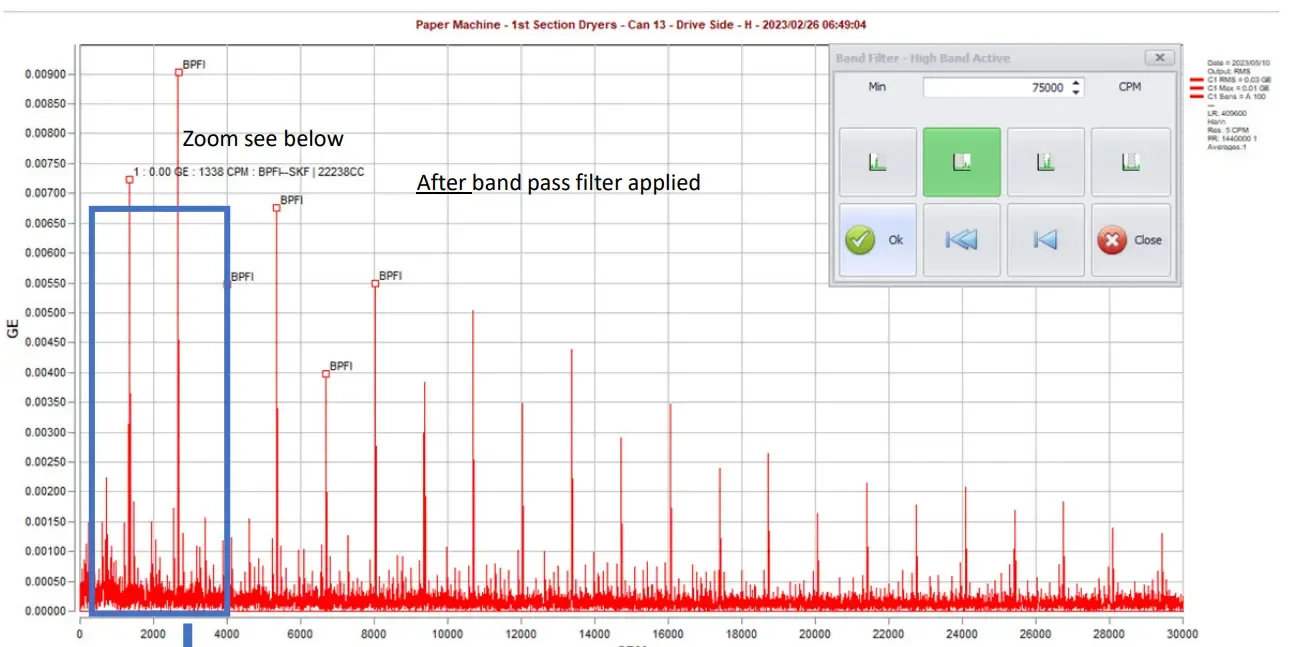

Aplicar un filtro de banda en el rango de frecuencia en que resuena el rodamiento para enfatizar la falla del rodamiento.

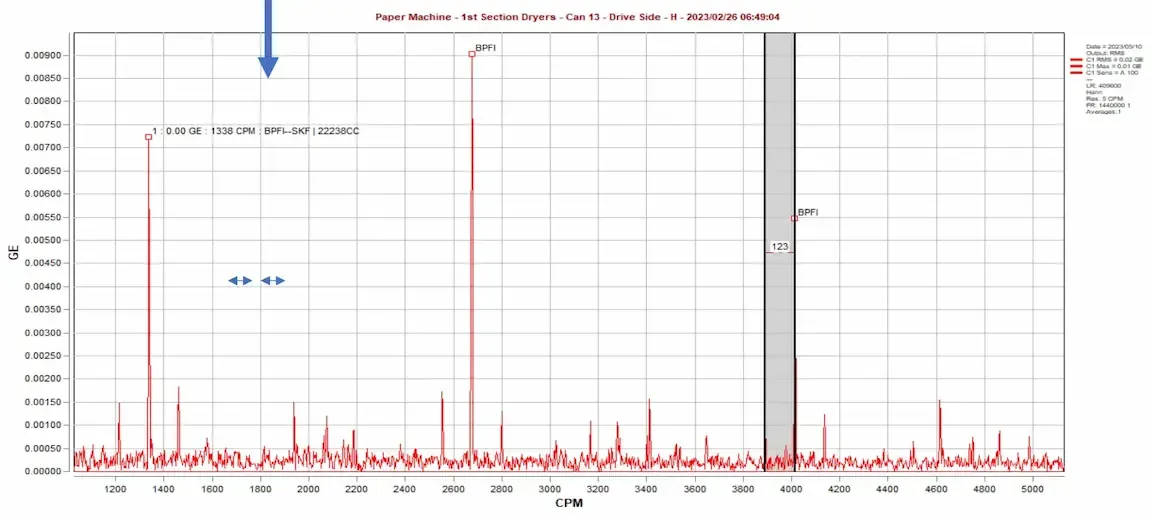

Cuando se aplica el Filtro de Paso Alto, la falla de la pista interior se ve claramente con las bandas laterales de la velocidad de giro.

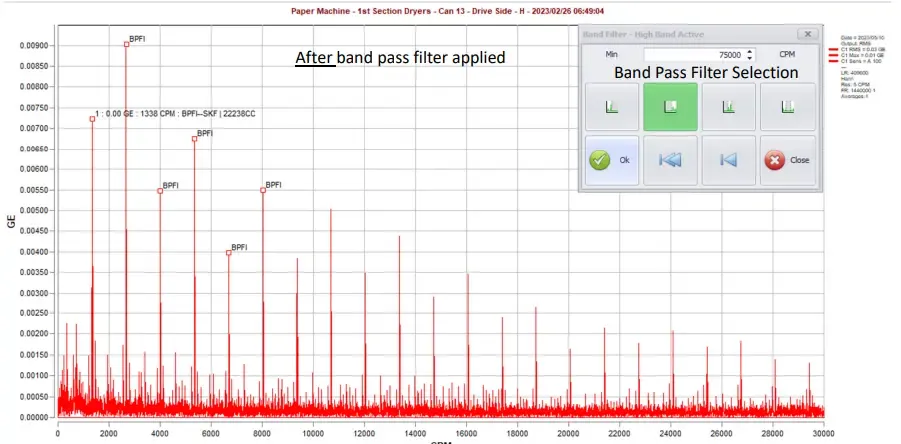

Paso 4 - Después de aplicar el filtro de paso de banda

En equipos con los que no está familiarizado, debe experimentar con varios filtros gracias a ERBESSD INSTRUMENTS®, porque no siempre se sabe dónde resuena el rodamiento.

El software Digivibe MX® es capaz de aplicar diferentes filtros de banda, una herramienta útil para el analista.

Paso 5 - Errores y Correcciones

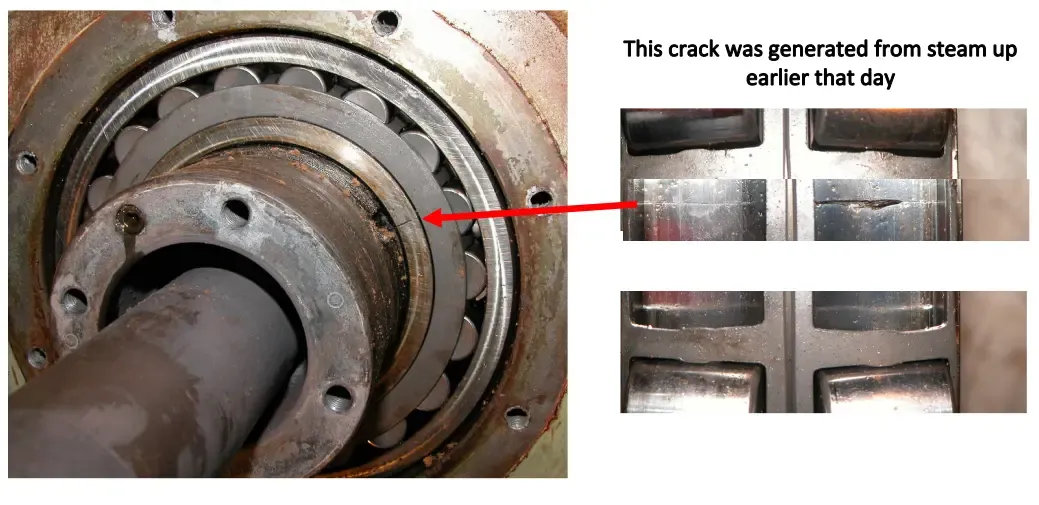

La planta de papel planeó reemplazar el rodamiento antes de que ocurrieran daños mayores.

Paso 6 - Cosas a evitar

Problemas comunes

Prevención: Posible falla catastrófica, daño en el eje y/o la carcasa.

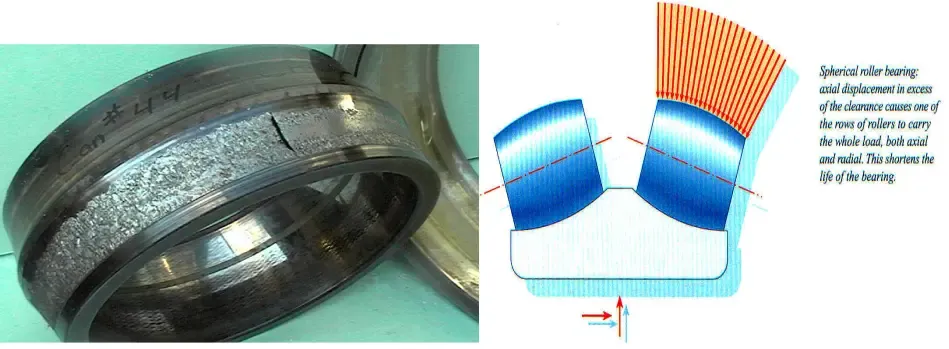

Ejemplo de cuando un rodamiento de agujero cónico se agrieta, un juego de rodillos termina soportando toda la carga. Falla similar de rodamiento que funcionó durante 1 semana después de que se diagnosticó la grieta en la pista interior. Un rodamiento agrietado puede producir una falla catastrófica en el menor tiempo posible en comparación con cualquier otro tipo de falla de rodamiento,
excepto quizás la falla de la jaula.
