Guía Rápida del Inclinómetro

En el siguiente documento mostraremos cómo usar un inclinómetro con el software Digivibe MX® 10.18. Primero, necesitamos establecer la posición del inclinómetro. Ve al menú Setup y selecciona el botón Config.

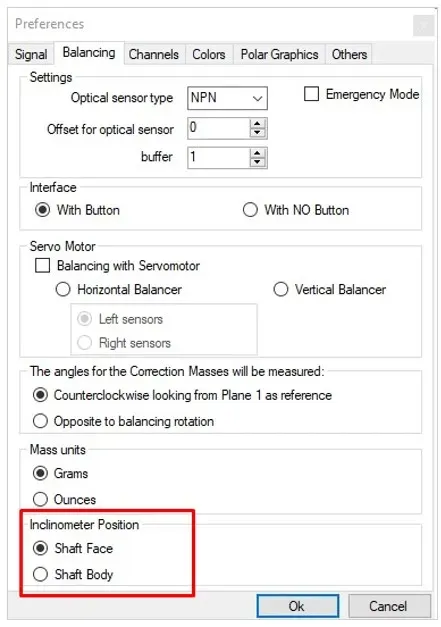

En la ventana emergente de preferencias, vamos a la sección de posición del inclinómetro:

Aquí seleccionamos la posición del inclinómetro; hay dos opciones diferentes.

Opción 1, posición Shaft Face:

Selecciona esta opción cuando el inclinómetro esté perpendicular al eje de rotación de la máquina, como se muestra en la siguiente imagen:

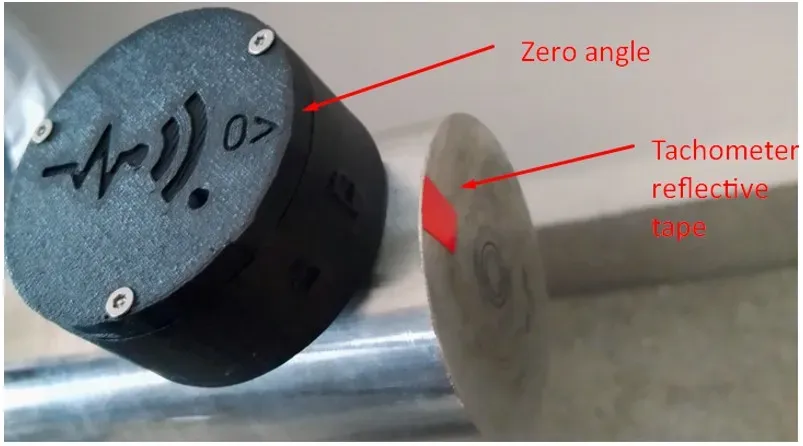

Recomendamos posicionar el inclinómetro de manera que el ángulo cero esté en la misma dirección que la cinta reflectiva del tacómetro. Ejemplo:

Opción 2, posición Shaft Body:

Selecciona esta opción cuando el inclinómetro esté paralelo al eje de rotación de la máquina, como se muestra en la imagen:

Recomendamos posicionar el inclinómetro de manera que el ángulo cero esté en la misma dirección que la cinta reflectiva del tacómetro. Ejemplo:

Una vez definida la posición del inclinómetro, vamos al menú de la ventana Start y seleccionamos New Balance:

Esto desplegará una nueva ventana de balanceo:

En Method:

• Selecciona la opción Influence Coefficients (on-site) cuando queramos ir directamente a la ventana de balanceo.
• Selecciona la opción Soft Bearing Suspensions cuando queramos agregar las especificaciones para el análisis en el asistente de balanceo.

Y abajo, seleccionamos si queremos balancear en 2 planos simultáneos o no:

Haz clic en Ok al terminar.

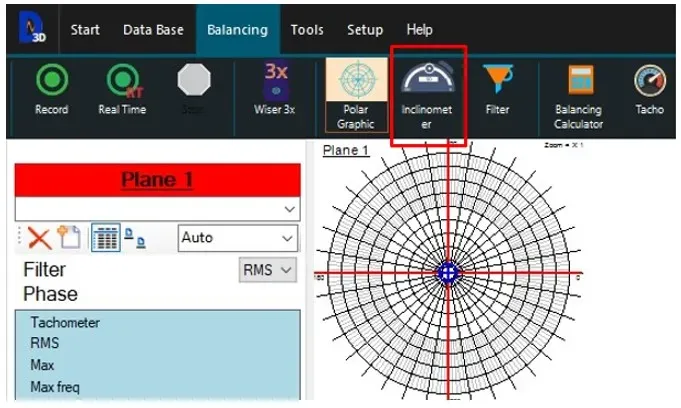

Luego, en el menú Balancing seleccionamos la opción Inclinometer:

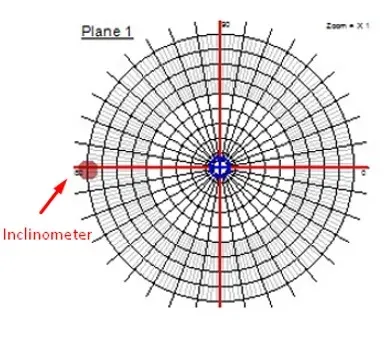

Una vez que el inclinómetro esté conectado, se mostrará en el plano como un círculo rojo, ejemplo:

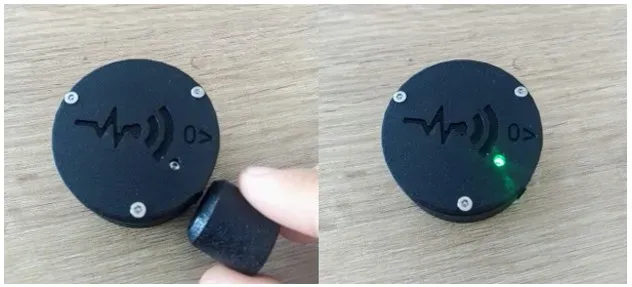

Si el inclinómetro no se conecta automáticamente, reinícialo con una llave magnética:
