Introducción:

La aplicación de diferentes protocolos de comunicación en los procesos industriales es de gran relevancia en la actualidad para la interacción de los sistemas de monitoreo de condición y automatización. Estos sistemas cuentan con sensores y actuadores, que sirven como medios para interactuar con su entorno. La mayoría de estos dispositivos tienen sistemas de comunicación cableados o inalámbricos, que nos ayudan a recopilar información sobre el estado de condición de las máquinas, el número de repeticiones en un proceso o para algún análisis de costos.

Por esta razón, el sistema de monitoreo de condición PHANTOM® cumple con la mayoría de las características mencionadas anteriormente, ya que nos permite conocer información sobre las máquinas, su condición, su repetibilidad y posteriormente reducir costos en mantenimiento y paros de producción. Además de estas virtudes, con el sistema PHANTOM® podemos integrar los diferentes parámetros a una red de comunicación industrial a través de Modbus TCP/IP.

En este documento mostraremos una aplicación de los diferentes sensores instalados en una planta ubicada en Mérida, Yucatán. Estos sensores están a cargo de medir vibración, temperatura y corriente en máquinas como fresadoras, tornos, centros de mecanizado CNC y compresores. Este trabajo presenta la aplicación de un sistema SCADA utilizando el software RapidSCADA para mostrar la comunicación a través de MODBUS TCP/IP.

Planteamiento:

Como primera instancia tenemos nuestro sistema PHANTOM® instalado en un taller de fabricación de máquinas. En este taller hemos instalado 6 PHANTOM® de vibración triaxial, 3 PHANTOM® de corriente y 3 PHANTOM® de temperatura de contacto. Este sistema actualmente puede revisarse en detalle a través de la plataforma EI-Analytic™. Con el fin de tener una forma más sencilla de apreciar el estado de las máquinas, se aplicará en un sistema SCADA, ya que permite visualizar la salud de cada máquina como un semáforo.

Desarrollo:

Para desarrollar este sistema, realizamos una configuración interna en nuestro gateway para alojar información en un espacio de memoria los datos provenientes de cada uno de los sensores, de tal manera que hemos reservado 12 espacios de memoria. Estos espacios de memoria se distribuyen de la siguiente manera:

IDByte de InicioSensor
11Vibración Triaxial
251Vibración Triaxial
3101Vibración Triaxial
4151Vibración Triaxial
5201Vibración Triaxial
6251Vibración Triaxial
7301Corriente
8351Corriente
9401Corriente
10451Temperatura
11501Temperatura
12551Temperatura

Con esta configuración, podremos tener la información de los sensores a través del gateway usando MODBUS TCP/IP.

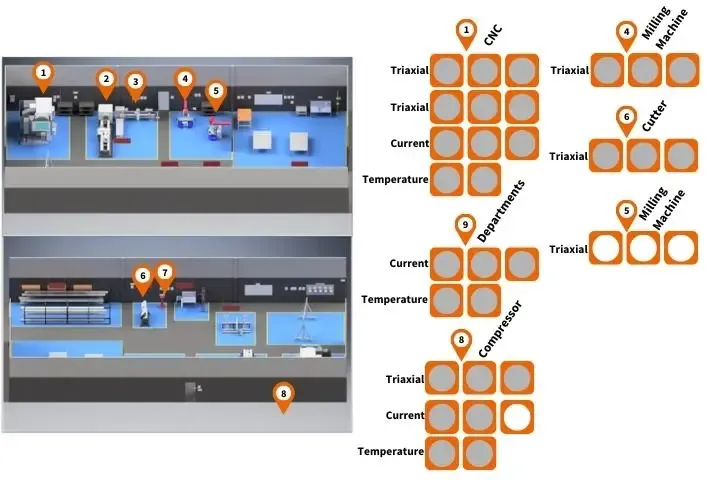

Para el sistema SCADA, procedemos a realizar nuestra distribución para la interfaz, indicando cada sensor y su token correspondiente.

Una vez que tenemos nuestra distribución gráfica, procedemos a procesar la información. Para ello, primero almacenamos cada valor obtenido por el sensor en un espacio de memoria asignado según el offset proporcionado por la hoja de datos del sistema PHANTOM®. Tomamos los sensores 1, 7 y 10 como ejemplo.

ByteDescripción
1ID de Nodo
3Tipo de Sensor
4RMS canal 1
6RMS canal 2
8RMS canal 3
10Voltaje de Batería
12Temp. del Sensor
14Versión de Firmware
ByteDescripción
301ID de Nodo
303Tipo de Sensor
304Voltaje de Batería
306Temp. del Sensor
308Versión de Firmware
310Secuencia
311Corriente Promedio ch 1
312Corriente Promedio ch 2
313Corriente Promedio ch 3
314Corriente Promedio ch 4
ByteDescripción
450ID de Nodo
452Temp. Canal 1
454Voltaje de Batería
456Temp. del Sensor
458Versión de Firmware
460Temp. Canal 2
462Temp. Canal 3

Configuración del espacio de memoria del sistema PHANTOM® para los sensores 1 (vibración triaxial), 7 (corriente) y 10 (temperatura), mostrando los offsets de bytes de la hoja de datos

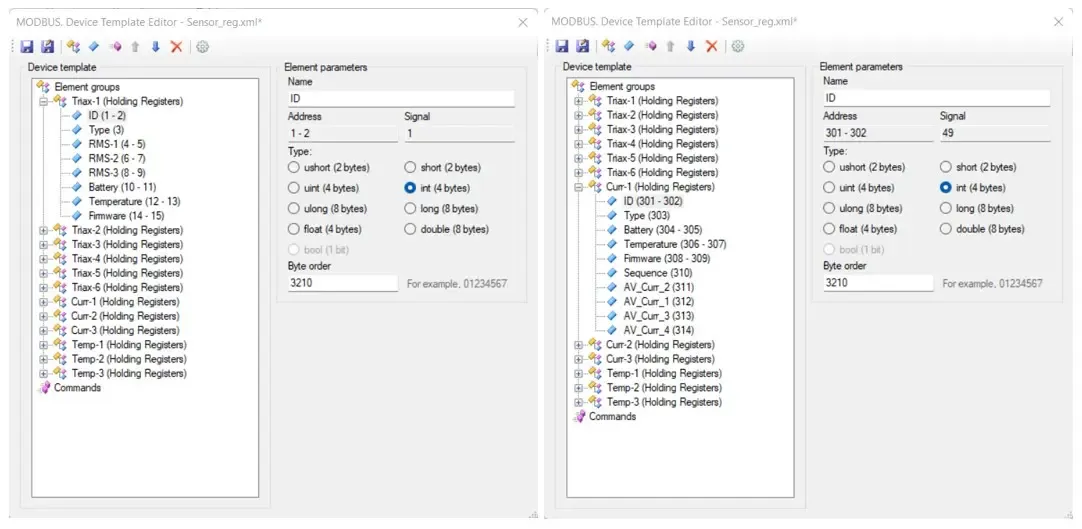

Esta configuración puede verse en RapidSCADA:

Rapid SCADA

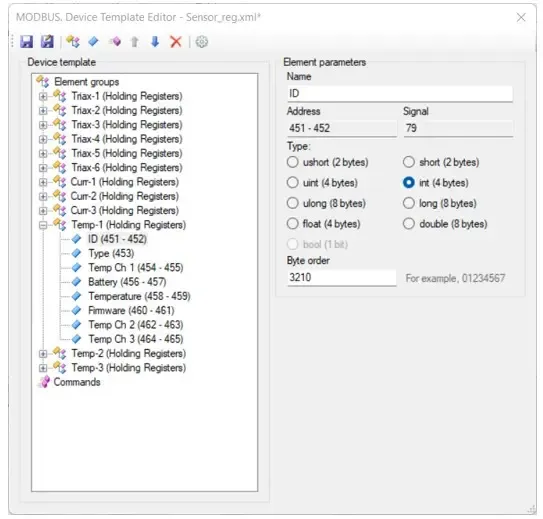

Configuración del registro de datos de RapidSCADA con asignaciones de espacio de memoria para los sensores PHANTOM®

Cabe señalar que el formato de datos del sensor es little-endian.

Cuando terminamos de implementar los registros de datos, vinculamos el software RapidSCADA a nuestro gateway a través de la dirección IP:

Configuración de conexión de RapidSCADA que vincula el software al gateway PHANTOM® a través de la dirección IP para la comunicación MODBUS TCP/IP

Resultados:

Como resultados podemos apreciar en las imágenes el monitoreo de ciertas máquinas a través del sistema SCADA con varios indicadores, que nos ayudan a conocer su estado actual. Cada sensor tiene un testigo para cada canal, vibración en los 3 ejes, 3 fases de corriente, además del sensor de temperatura con 2 canales.

Como primera aproximación, se establecieron valores con los cuales se activarían los indicadores verdes, amarillos o rojos, con el fin de conocer la condición de la maquinaria según sus operaciones. A continuación presentamos 3 imágenes del sistema SCADA en 3 días diferentes.

El día 1, se observan algunas máquinas en estado de alerta; se verificó que las máquinas con esta condición estaban funcionando correctamente y se realizaron ajustes con los parámetros para mostrar cada uno de estos testigos.

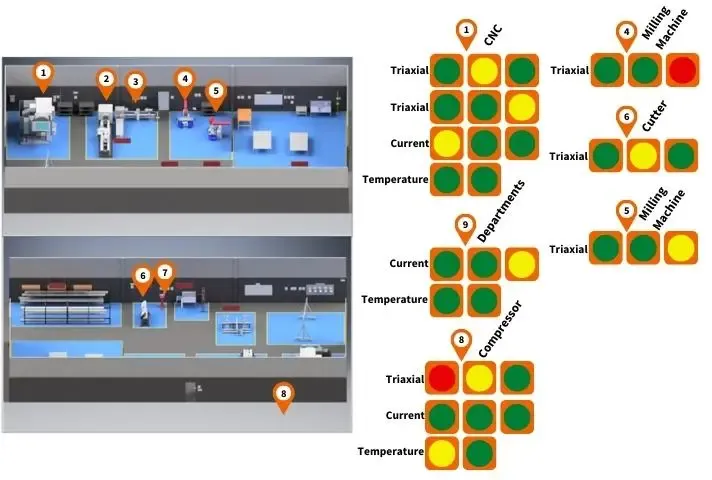

SCADA - ilustración

Ilustración 1 - Día 1 de Mediciones

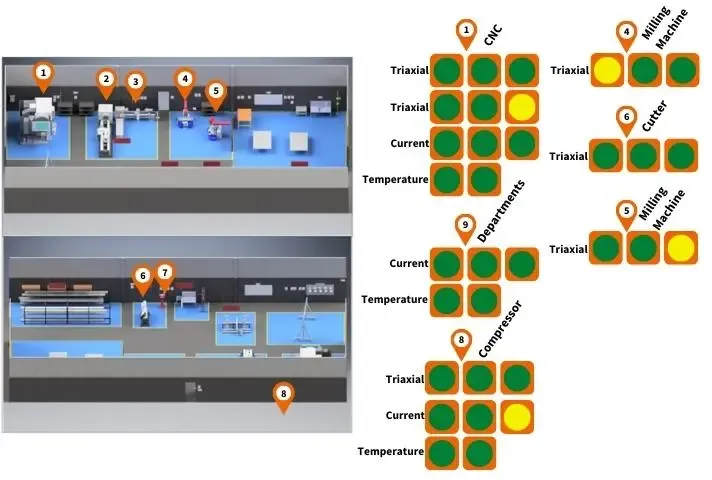

Panel del sistema SCADA el Día 2 que muestra los indicadores de estado de las máquinas con las condiciones de alarma en buen estado y algunos sensores en estado de advertencia

Ilustración 2 - Día 2 de Mediciones

El día 2, los indicadores de condición de alarma de cada sensor se observan en buen estado y algunas máquinas en estado de advertencia; las máquinas fueron revisadas nuevamente hasta que los límites del estado de cada sensor fueron ajustados de nuevo.

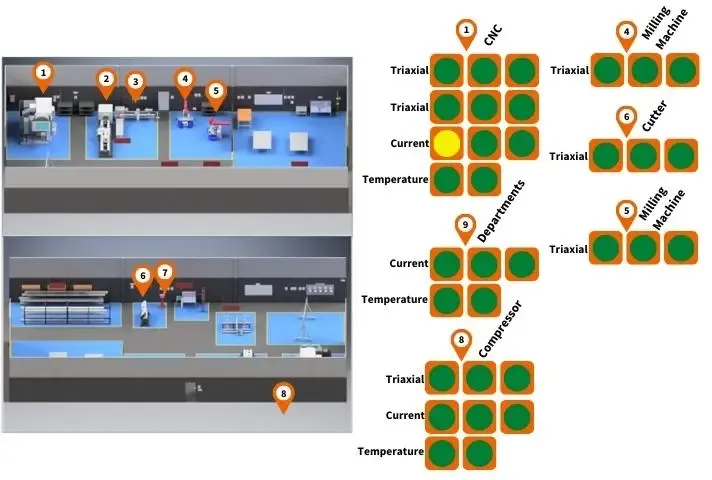

SCADA - ilustración

Ilustración 3 - Día 3 de Mediciones
