Prueba de Impacto (Bump Test)

Para iniciar esta prueba, configuramos el Trigger para el canal que desees usar, en este ejemplo el Canal 1:

• ve a la barra superior del menú y selecciona “Tools”
• luego “Preferences”
• y “Channels”

La casilla del Canal 1 debe estar seleccionada. Puedes elegir más de 1 canal si deseas activar el trigger con otros sensores.
El nivel de trigger predeterminado está establecido en 1 mm/s, pero si la vibración ya es alta porque hay otras máquinas cerca, aumenta este valor al nivel en el que el trigger se active cuando lo necesites.

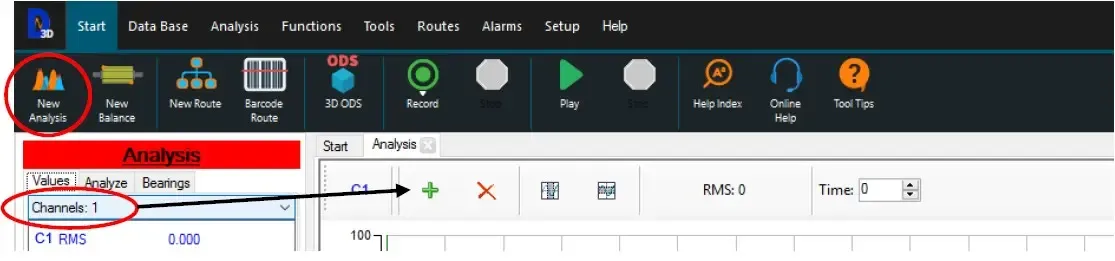

Inicia un New Analysis con 1 canal.
Dependiendo de la interfaz (de 2 canales o 4 canales) y de cuántos sensores de vibración ya estén colocados en otras direcciones, selecciona más canales:

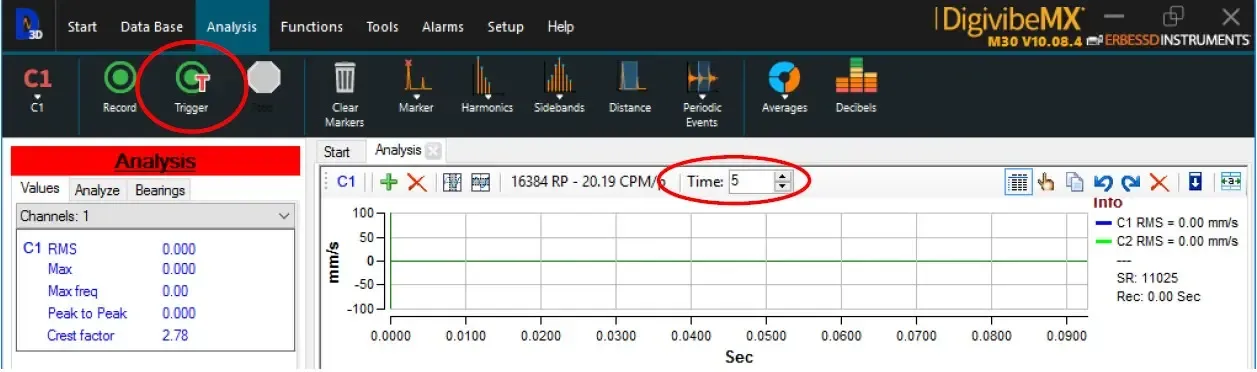

Selecciona el tiempo de grabación (en este ejemplo 5 segundos). Para lanzar la grabación por trigger haz clic:

Ya estás listo.

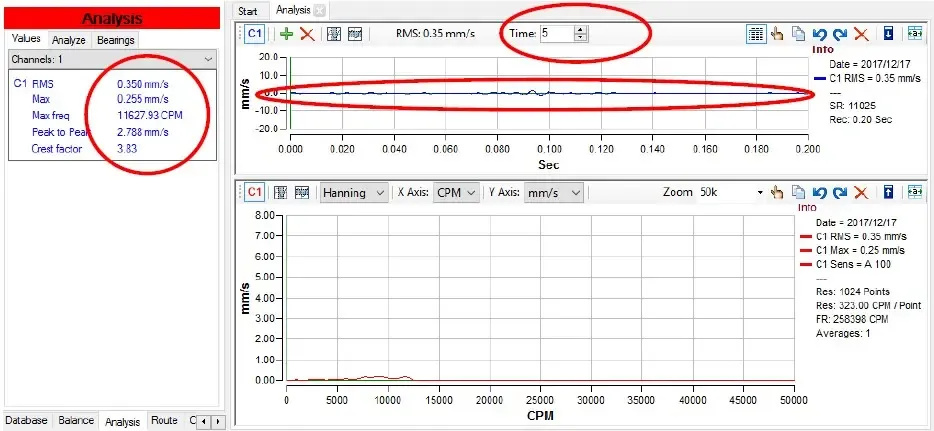

Haz clic en el botón de grabación Trigger y podrás ver que el sistema está funcionando y esperando el impacto porque:

• La columna de la izquierda muestra mediciones de pequeñas vibraciones donde está colocado el sensor
• Las gráficas en el dominio del tiempo y FFT se están actualizando
• No hay un contador decreciente a la derecha del selector de tiempo de grabación

Golpea la estructura con un martillo de goma en un movimiento rápido y observa cómo comienza el contador decreciente.
Deja que la vibración se atenúe por sí sola hasta el final de la grabación o detén la grabación manualmente:

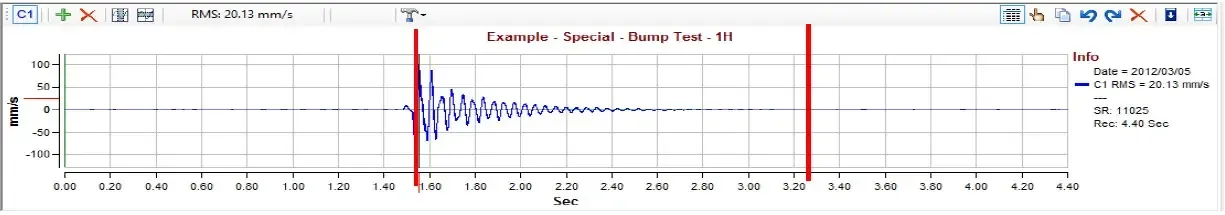

En la gráfica del dominio del tiempo, haz zoom en la zona de interés evitando la zona del impacto del golpe.
Mantén presionado el clic izquierdo en una zona y arrastra hacia otra zona en la gráfica:

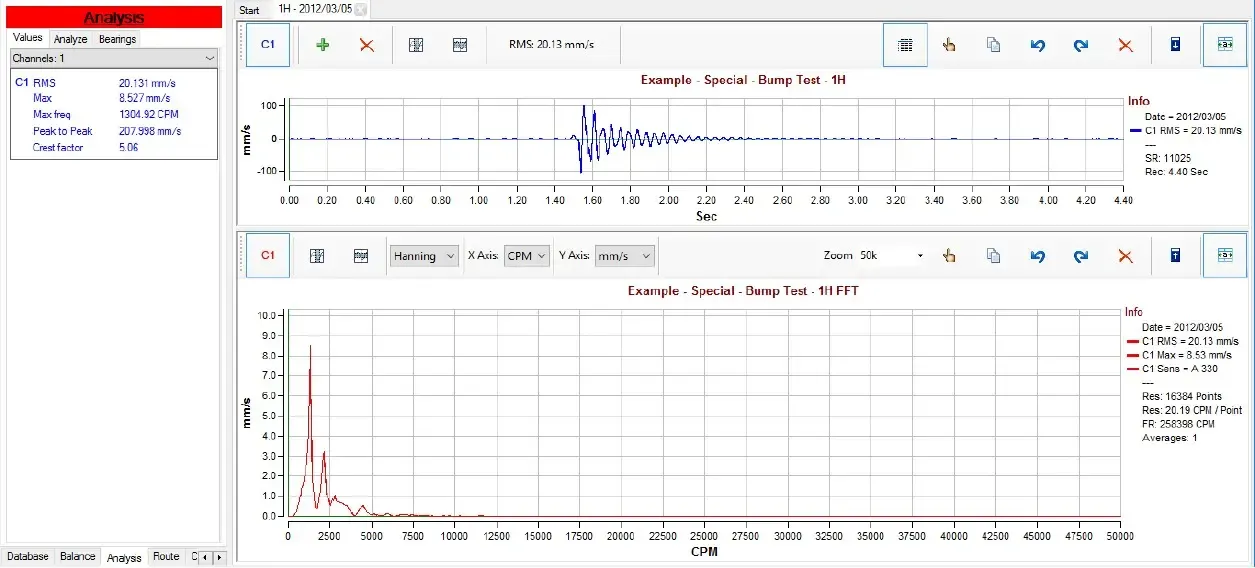

La frecuencia de resonancia de la estructura que acabas de golpear (haz clic derecho en la gráfica FFT para los marcadores) está en 1332.53 CPM:

Esta prueba puede realizarse colocando el sensor en diferentes direcciones o golpeando la estructura en otros lugares y verificando los resultados, lo cual también puede ser muy útil para eliminar frecuencias de resonancia que podrían provocar daños potenciales a la estructura.

Si tienes alguna pregunta, por favor contáctanos.
