Balancea en tu taller. O lleva el taller al rotor.
Las máquinas balanceadoras de ERBESSD INSTRUMENTS® combinan suspensión soft bearing, medición con Digivibe MX® y la asistencia de Erby para medir el desbalance y guiar su corrección.
Una suspensión que no requiere calibración ni cimentación rígida de concreto, un sistema electrónico que también trabaja en campo y un asistente que te acompaña durante el proceso. Desde pequeños turbos hasta grandes rotores industriales.
2 mg - 200 mg
Desbalance residual
50 g - 100 T
Capacidad de rotor
Soft Bearing
Tecnología
Suspensión soft bearing
Precisión que no depende de una cimentación rígida
La suspensión soft bearing, también llamada de bases flotantes, permite que los apoyos se muevan con la vibración del rotor. Los sensores miden esa respuesta y Digivibe calcula la corrección. Esa libertad de movimiento tiene ventajas muy prácticas para tu operación.
La suspensión no requiere calibración
Lo que se calibra son los sensores, igual que en cualquier analizador de vibraciones. La suspensión no necesita una calibración mecánica al cambiar de rotor o trasladar la máquina. Con el asistente de balanceo no hace falta masa de prueba: los coeficientes de influencia salen de la geometría del rotor. Cuando balanceas con masas de prueba, los coeficientes se guardan y se reutilizan en el mismo rotor o en uno similar.
Sin cimentación especial de concreto
No necesitas construir un bloque rígido de concreto para instalar la balanceadora. Necesitas una superficie estable, nivelada y con capacidad para soportar la máquina y el rotor. Esto facilita instalarla en el taller, reubicarla o llevarla al sitio de trabajo.
Lleva el taller al rotor
¿Mover un rotor de 20 toneladas? Mejor llevar la balanceadora.
Piensa en este ejemplo: una balanceadora de 800 kg y un rotor de 20 toneladas. Puede ser mucho más sencillo llevar la máquina hasta la planta que enviar el rotor a un taller de balanceo. La suspensión soft bearing permite plantear el trabajo de otra manera: balancear cerca de donde el rotor va a operar.
-

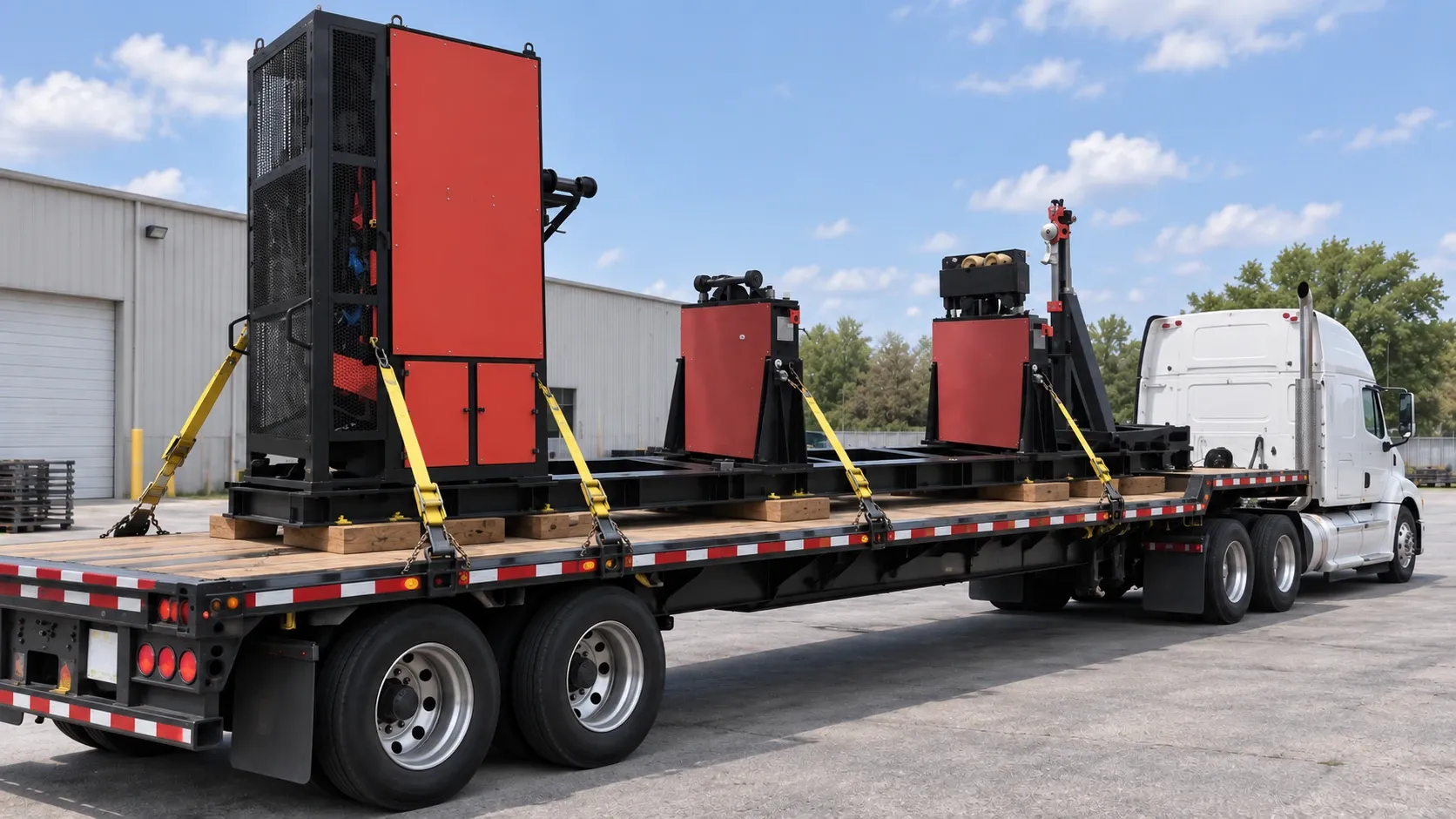

Transporta la balanceadora
La máquina viaja en un camión pequeño con la capacidad de carga adecuada. El rotor permanece en la planta.
-
Descarga y conecta
Coloca la balanceadora sobre una superficie adecuada, nivélala y conecta la alimentación y el sistema de medición.
-
Balancea en sitio
Monta el rotor en la balanceadora, realiza las correcciones y verifica el resultado. El rotor queda listo para reinstalarse allí mismo.
Menos logística para el rotor, más flexibilidad para tu servicio. Los 800 kg y las 20 toneladas ilustran el ejemplo; el peso de la máquina y su capacidad se eligen según el rotor y la configuración.

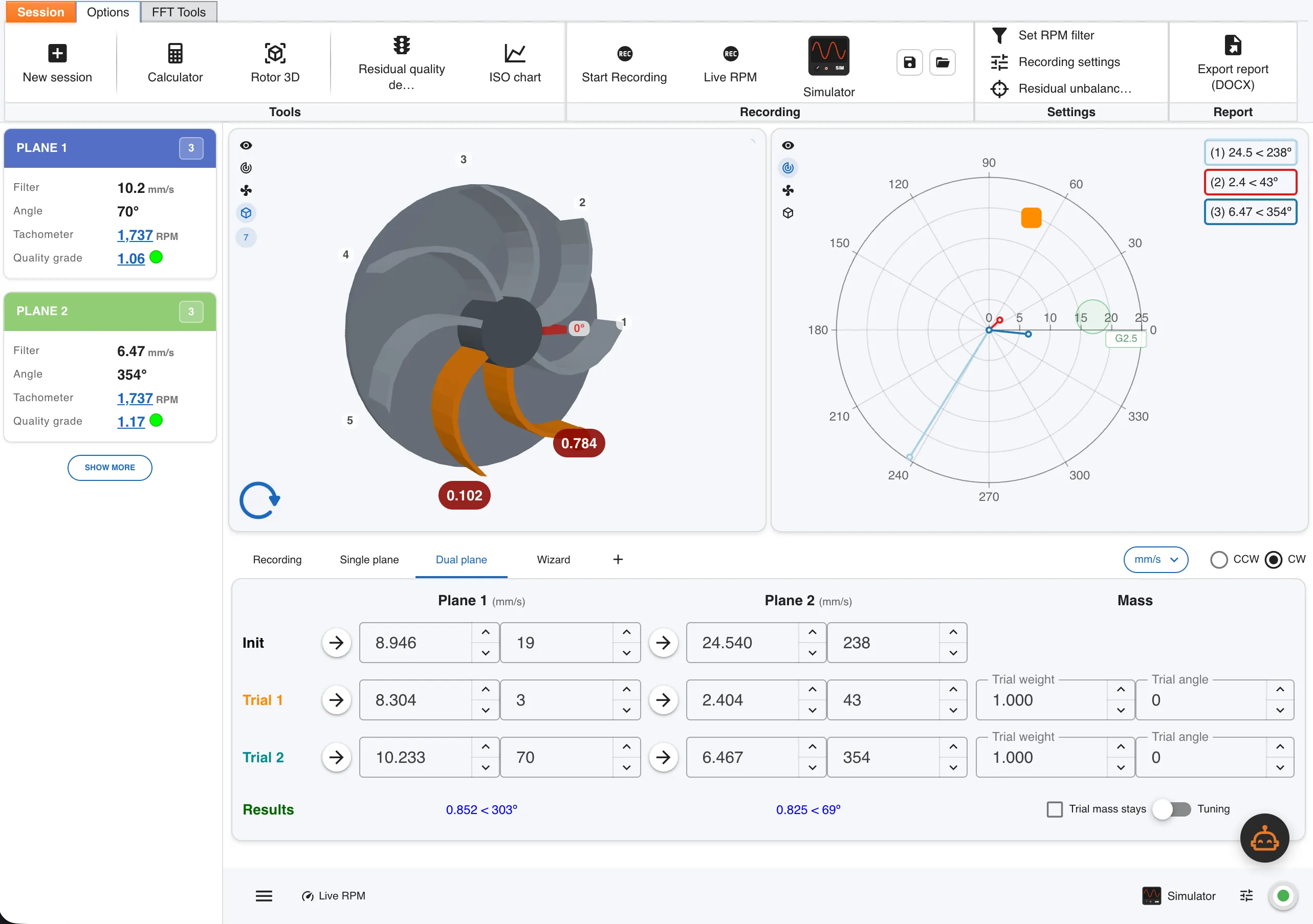

Digivibe MX®
Tu equipo también trabaja fuera de la balanceadora
El sistema electrónico se puede llevar al campo. Usa la interfaz y los sensores con Digivibe MX® para balancear equipos en su lugar de operación y analizar vibraciones con las funciones de tu configuración de software.
Así tienes dos maneras de trabajar en sitio: llevar la balanceadora para montar el rotor sobre ella, o llevar el equipo de medición para trabajar sobre una máquina instalada.
Medir, balancear y analizar con el mismo entorno de trabajo. Si el problema requiere investigar más allá del desbalance, puedes continuar con el análisis de vibraciones en Digivibe.
Erby · Asistencia durante el balanceo
De una foto del rotor a un proceso guiado
Toma una foto del rotor y proporciona una medida de referencia. Erby utiliza esa escala para estimar las demás dimensiones y ayudarte con el cálculo de la masa del rotor y el grado de calidad de balanceo. Menos captura manual de datos y más tiempo para el trabajo.
-
Fotografía y da una medida
Una foto y una dimensión conocida sirven como punto de partida para que Erby estime la geometría del rotor.
-
Revisa los cálculos
Verifica las dimensiones estimadas y completa los datos necesarios, como material y velocidad de operación, para revisar la masa y el grado de calidad aplicable.
-
Recibe ayuda en cada paso
Consulta a Erby durante el balanceo: puede explicar el siguiente paso, ayudarte a interpretar los resultados y ofrecer recomendaciones para continuar.
Tú revisas las estimaciones y decides las correcciones. Erby te acompaña desde la preparación hasta la verificación final del balanceo.
La balanceadora Erbessd EI-30 es ideal para turbocompresores y ensambles, así como para rotores pequeños. Es una balanceadora totalmente portátil que puede colocarse sobre cualquier mesa de trabajo. Con esta balanceadora puedes realizar trabajos de balanceo dinámico eficientes y rápidos con gran precisión.
- Masa mínima: 50 gramos
- Masa máxima: 30 kg
- Desbalance residual: 0.2 g.mm/kg
- Velocidad: 900 - 15,000 RPM
La máquina balanceadora dinámica EI-150 está diseñada para balancear con precisión rotores de cualquier tipo. La longitud de su bancada permite montar rotores de hasta 2 metros de largo.
- Masa mínima: 5 kg
- Masa máxima: 150 kg
- Desbalance residual: 0.2 g.mm/kg
- Velocidad: 900 - 5,000 RPM
La máquina balanceadora dinámica EI-300 está diseñada para balancear con precisión rotores de cualquier tipo. La longitud de su bancada permite montar rotores de hasta 2 metros de largo. Además, la EI-300 permite realizar balanceo de rotores en voladizo gracias a sus soportes negativos opcionales.
- Masa mínima: 15 kg
- Masa máxima: 300 kg
- Desbalance residual: 0.2 g.mm/kg
- Velocidad: 450 - 5,000 RPM
Los modelos EI-1000, 2000 y 3000 son unas de las máquinas balanceadoras más versátiles, permitiendo balancear desde rotores pequeños hasta rotores de 1 a 3 toneladas. Esta versatilidad las convierte en nuestras balanceadoras más vendidas, ya que se adaptan a la mayoría de los requisitos de rotores en un taller promedio. Con estas máquinas balanceadoras de rotores puedes realizar trabajos rápidos y precisos.
- Masa mínima: 40 kg
- Masa máxima: 1,000 / 2,000 / 3,000 kg
- Desbalance residual: 0.2 g.mm/kg
- Velocidad: 300 - 4,500 RPM
Las máquinas balanceadoras EI-4500 y EI-6000 han sido diseñadas para rotores pesados. Estas máquinas permiten balancear rotores desde 150 kg hasta 6 toneladas. Como todas nuestras máquinas, estas balanceadoras tienen opción para rotores en voladizo. Puedes obtener una extensión del bastidor base para balancear rotores de más de 6 metros si es necesario.
- Masa mínima: EI-4500: 100 kg / EI-6000: 150 kg
- Masa máxima: 4,500 kg / 6,000 kg
- Desbalance residual: 0.2 g.mm/kg
- Velocidad: 450 - 3,500 RPM

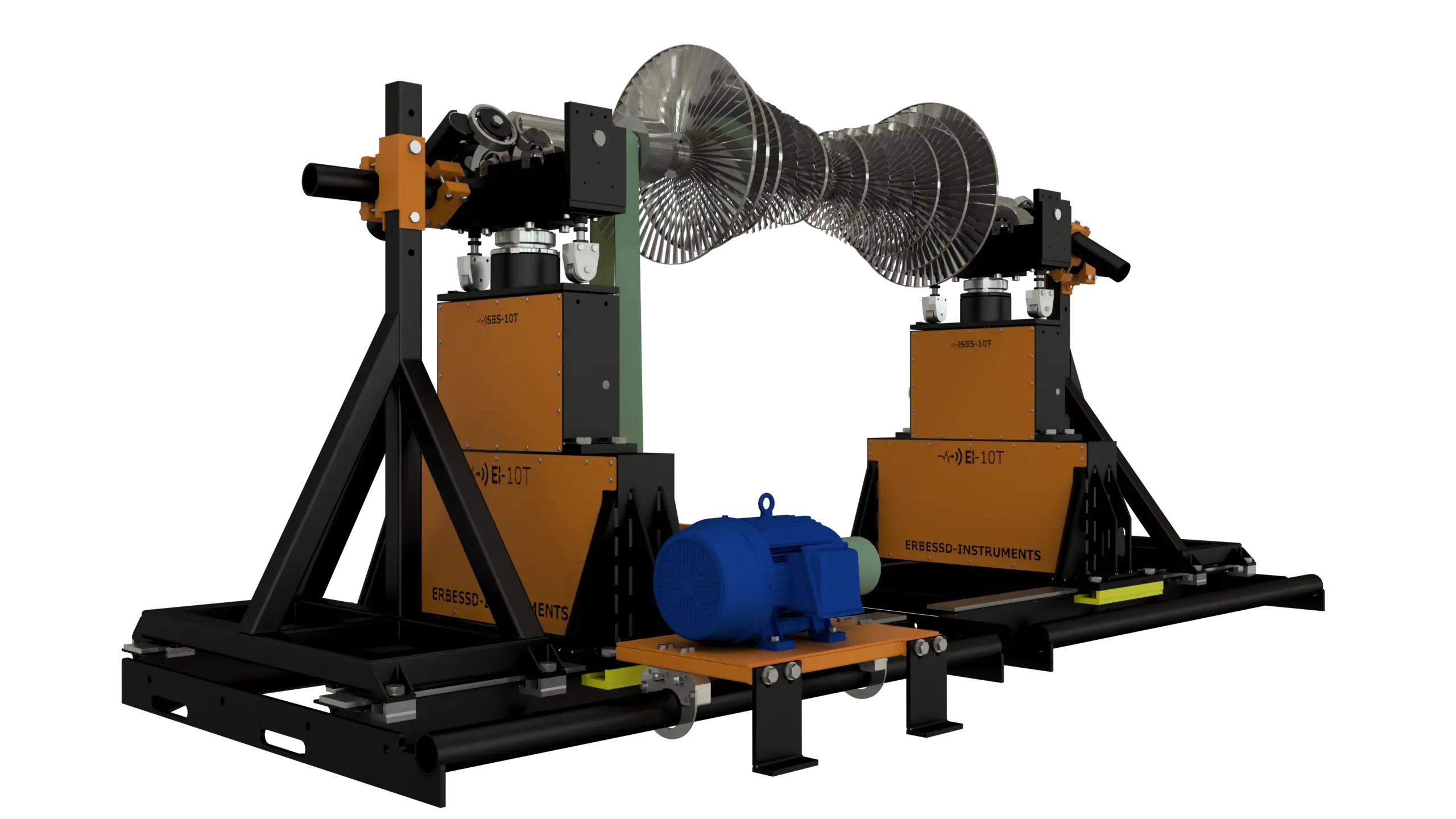

Aunque fabricamos máquinas con capacidad de hasta 100T (el modelo de 100T se fabrica bajo pedido), la EI-10T es nuestra máquina balanceadora grande más popular. Esta máquina permite balancear rotores de herramientas que pesan desde 200 kg hasta 10 toneladas. Hay extensiones disponibles para rotores extra grandes, así como diferentes soportes de rodillos para rotores más pequeños.
- Masa mínima: 500 kg
- Masa máxima: 10,000 kg
- Desbalance residual: 1 g.mm/kg
- Velocidad: 350 - 3,000 RPM
La máquina balanceadora EI-25T de ERBESSD INSTRUMENTS® es una solución de trabajo pesado para balancear rotores grandes con precisión y estabilidad. Es adecuada para aplicaciones industriales con rodillos, rotores eléctricos, cigüeñales, ventiladores y otros componentes rotativos grandes, ofreciendo una opción confiable para empresas que buscan calidad de balanceo constante y buen desempeño en operación diaria.
- Masa mínima: 50 kg
- Masa máxima: 25,000 kg
- Desbalance residual: 1 g.mm/kg
- Velocidad: 150 - 2,800 RPM
La máquina balanceadora de 50 toneladas de ERBESSD INSTRUMENTS® es una solución de trabajo pesado para balancear rotores muy grandes con precisión y estabilidad. Es adecuada para aplicaciones con rodillos de molinos de papel, rotores de generadores y motores, cigüeñales, ventiladores, sopladores y otros componentes rotativos grandes, ofreciendo una opción confiable para calidad de balanceo constante en operación diaria.
- Masa mínima: 100 kg
- Masa máxima: 50,000 kg
- Desbalance residual: 1 g.mm/kg
- Velocidad: 160 - 2,500 RPM
Comparar
La Serie EI de un vistazo
Las cifras son las mismas que muestra cada tarjeta de arriba. Los modelos con enlace tienen ficha propia. Cómo pesar estas cifras frente al resto del mercado, tipo por tipo y especificación por especificación, está en La mejor máquina balanceadora en 2026: cómo elegirla.
| Modelo | Masa mínima | Masa máxima | Desbalance residual | Velocidad |
|---|---|---|---|---|
| EI-30 | 50 g | 30 kg | 0.2 g.mm/kg | 900 - 15,000 RPM |
| EI-150 | 5 kg | 150 kg | 0.2 g.mm/kg | 900 - 5,000 RPM |
| EI-300 | 15 kg | 300 kg | 0.2 g.mm/kg | 450 - 5,000 RPM |
| EI-1000 | 40 kg | 1,000 kg | 0.2 g.mm/kg | 300 - 4,500 RPM |
| EI-2000 | 40 kg | 2,000 kg | 0.2 g.mm/kg | 300 - 4,500 RPM |
| EI-3000 | 40 kg | 3,000 kg | 0.2 g.mm/kg | 300 - 4,500 RPM |
| EI-4500 | 100 kg | 4,500 kg | 0.2 g.mm/kg | 450 - 3,500 RPM |
| EI-6000 | 150 kg | 6,000 kg | 0.2 g.mm/kg | 450 - 3,500 RPM |
| EI-10T | 500 kg | 10,000 kg | 1 g.mm/kg | 350 - 3,000 RPM |
| EI-25T | 50 kg | 25,000 kg | 1 g.mm/kg | 150 - 2,800 RPM |
| EI-50T | 100 kg | 50,000 kg | 1 g.mm/kg | 160 - 2,500 RPM |
Construye tu propia máquina balanceadora de turbos, ya sea sobre la base de tu fresadora o en una estación propia. Las suspensiones soft bearing SBS-30 te ayudan a armar un balanceador muy versátil con la alta precisión de los sistemas soft bearing. Los planos del diseño pueden descargarse al recibir el pago de tu sistema SBS.
- Aplicación: Balanceo de turbos
- Tipo: Soft Bearing

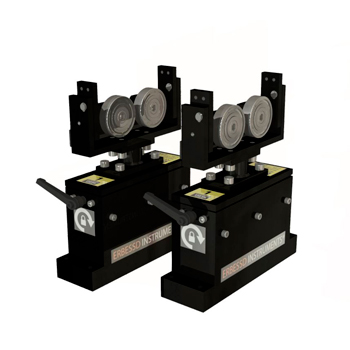

Las suspensiones soft bearing SBS-300 te ayudan a construir tu propia máquina balanceadora sin sacrificar la alta precisión de los sistemas soft bearing. Los planos del diseño de la máquina pueden descargarse al recibir el pago de tu sistema SBS.
- Masa máxima: 300 kg
- Tipo: Soft Bearing
Con las suspensiones soft bearing SBS-1000 fabricarás una de las máquinas balanceadoras más versátiles disponibles. La SBS-1000 permite balancear desde rotores pequeños de 3 kg hasta rotores medianos de 1,000 kg. Los planos del diseño pueden descargarse al recibir el pago de tu sistema SBS.
- Masa mínima: 3 kg
- Masa máxima: 1,000 kg
- Desbalance residual: 5 mg
- Velocidad: 450 - 5,000 RPM
- Tipo: Soft Bearing
SBS-2000 te permite crear una balanceadora para rotores grandes de hasta 2,000 kg. Permite trabajos de balanceo en dos planos, así como en un solo plano y en voladizo. Ensambla la bancada con la longitud deseada para no limitarte por el tamaño del rotor.
- Masa mínima: 7 kg
- Masa máxima: 2,000 kg
- Desbalance residual: 10 mg
- Velocidad: 450 - 3,000 RPM
- Tipo: Soft Bearing
SBS-4500 te permite balancear rotores grandes. La base es simple de ensamblar y ofrece la reconocida precisión de las máquinas balanceadoras de rotores soft bearing a un precio muy accesible. Los planos del diseño pueden descargarse al recibir el pago de tu sistema SBS.
- Masa mínima: 150 kg
- Masa máxima: 4,500 kg
- Desbalance residual: 80 mg
- Velocidad: 350 - 3,000 RPM
- Tipo: Soft Bearing
SBS-6000 te permite balancear rotores grandes. La base es fácil de ensamblar, por lo que no deberías tener problema para comenzar a trabajar de inmediato. Ofrece la precisión de las máquinas balanceadoras de rotores soft bearing a un precio muy accesible.
- Masa mínima: 150 kg
- Masa máxima: 6,000 kg
- Desbalance residual: 80 mg
- Velocidad: 350 - 3,000 RPM
- Tipo: Soft Bearing
SBS-10T te permite balancear rotores grandes. El bastidor es simple de armar, así que en poco tiempo estarás operando. Ofrece la reconocida precisión de las máquinas balanceadoras soft bearing a un precio muy accesible. Los planos pueden descargarse al recibir el pago de tu sistema SBS.
- Masa mínima: 200 kg
- Masa máxima: 10,000 kg
- Desbalance residual: 120 mg
- Velocidad: 350 - 2,500 RPM
- Tipo: Soft Bearing
Las suspensiones SBS-25T de Erbessd están pensadas para equipos grandes y te permiten balancear rotores muy grandes. El bastidor es fácil de ensamblar con los planos que proporcionamos. Ofrece la reconocida precisión de las máquinas balanceadoras soft bearing a un precio muy accesible. Los planos pueden descargarse al recibir el pago de tu sistema SBS.
- Masa mínima: 400 kg
- Masa máxima: 25,000 kg
- Desbalance residual: 200 mg
- Velocidad: 120 - 1,800 RPM
- Tipo: Soft Bearing
Comparar
La Serie SBS de un vistazo
Todas las suspensiones son soft bearing. Las cifras son las mismas que muestra cada tarjeta de arriba; los modelos con enlace tienen ficha propia. La SBS-30 es la suspensión para balanceadoras de turbos y la SBS-300 llega hasta 300 kg: sus cifras completas están en sus propias fichas.
| Modelo | Masa mínima | Masa máxima | Desbalance residual | Velocidad |
|---|---|---|---|---|
| SBS-30 | — | — | — | — |
| SBS-300 | — | 300 kg | — | — |
| SBS-1000 | 3 kg | 1,000 kg | 5 mg | 450 - 5,000 RPM |
| SBS-2000 | 7 kg | 2,000 kg | 10 mg | 450 - 3,000 RPM |
| SBS-4500 | 150 kg | 4,500 kg | 80 mg | 350 - 3,000 RPM |
| SBS-6000 | 150 kg | 6,000 kg | 80 mg | 350 - 3,000 RPM |
| SBS-10T | 200 kg | 10,000 kg | 120 mg | 350 - 2,500 RPM |
| SBS-25T | 400 kg | 25,000 kg | 200 mg | 120 - 1,800 RPM |
Hazlo tú mismo
Construye tu propia máquina balanceadora
Con las suspensiones soft bearing de ERBESSD INSTRUMENTS® puedes construir tu propia herramienta de balanceo y obtener la misma calidad. ERBESSD INSTRUMENTS® proporciona las suspensiones soft bearing, así como el sistema de análisis, que es la parte más crítica. También podemos proporcionar los planos para el resto de las partes. Además, construirás tu propia bancada y tu propia máquina balanceadora.
Ventajas de construir tu propia máquina balanceadora Erbessd
- Ahorrar dinero.
- Evitar altos costos de envío.
- Evitar retrasos por transporte marítimo.
- Ajustar la longitud y altura de tu máquina según tus necesidades.
- Adaptar las dimensiones de la máquina a los requisitos de tu espacio.
Preguntas frecuentes
¿La suspensión soft bearing requiere calibración?
No. Lo que se calibra son los sensores, como en cualquier analizador de vibraciones. Cambiar de rotor o trasladar la máquina no requiere calibrar la suspensión. Tampoco una corrida con masa de prueba con el asistente de balanceo, que toma los coeficientes de influencia de la geometría del rotor; cuando se usan masas de prueba, los coeficientes quedan guardados para la próxima vez.
¿Las balanceadoras necesitan una cimentación especial?
No requieren una cimentación rígida de concreto. Se instalan sobre una superficie estable, nivelada y capaz de soportar el peso de la máquina y del rotor.
¿Puedo llevar la balanceadora a la planta del cliente?
Sí, con la configuración y el transporte adecuados. Se lleva la máquina al sitio, se descarga, se nivela, se conecta y se monta el rotor para balancearlo allí. En rotores grandes puede ser más sencillo trasladar la balanceadora que enviar el rotor al taller.
¿Puedo usar el equipo electrónico sin llevar la balanceadora?
Sí. Puedes llevar la interfaz y los sensores para trabajar con Digivibe MX® en campo. Esto permite balancear una máquina instalada y analizar vibraciones con las funciones incluidas en tu configuración de software.
¿Cómo ayuda Erby a preparar y realizar el balanceo?
A partir de una foto y una medida de referencia, Erby estima las demás dimensiones del rotor y ayuda con los cálculos de masa y grado de calidad. Tú revisas los datos y completas la información necesaria. Durante el proceso, puedes pedirle explicaciones y recomendaciones para cada paso.
¿Qué es más preciso, bases flotantes o bases rígidas?
Las de bases flotantes, por su libertad de movimiento. Las rígidas se usan más en instalaciones automatizadas y producción en serie, donde la prioridad es el tiempo de ciclo y no el último incremento de precisión.
¿Tengo que balancear a la velocidad de operación del rotor?
No. Las suspensiones de bases flotantes permiten balancear a una fracción de la velocidad de operación, siempre que esté por encima de la frecuencia de resonancia del sistema. El grado de calidad se calcula igual para la velocidad de operación completa.
¿Cuál es la balanceadora más grande que venden?
Hasta 100 toneladas. La EI-50T de 50 toneladas es el modelo de serie más grande; la máquina de 100 toneladas se fabrica bajo pedido. Por encima de eso, nuestro equipo de diseño evalúa el caso según el uso previsto.
¿Se pueden balancear cigüeñales?
Sí, siguiendo la técnica correcta. Los cigüeñales requieren colocar contrapesos llamados bob weights en cada punto donde actúa un pistón, para emular su masa. Las masas las define el fabricante del motor, no la balanceadora.
¿Cómo sé si el balanceo quedó dentro de norma?
El software calcula el desbalance residual y lo compara con el grado de calidad ISO que corresponda al tipo de rotor, y lo muestra en la gráfica de la norma. No se termina «cuando ya vibra poco»: se termina cuando el número cae dentro del grado exigido.
¿Es fácil generar un reporte de balanceo?
Sí — con un clic se genera el reporte completo, con el estado inicial y el final del proceso.
¿Puedo balancear si no tengo sensor óptico ni tacómetro?
Sí, con el método de cuatro corridas (4-Run): se balancea midiendo solo amplitud, sin referencia de fase. Es más lento —hay más corridas— pero resuelve el caso en que no se puede colocar la cinta reflejante o no hay acceso al eje.
¿Puedo balancear en tres planos?
Sí. El software hace uno, dos y tres planos, además del asistente (Wizard) y del método de cuatro corridas.
¿Qué pasa si el rotor no baja de vibración por más pesos que le ponga?
Casi siempre no es desbalance. Las causas típicas son resonancia —el rotor o su estructura tienen una frecuencia natural cerca de la velocidad de operación—, holgura mecánica, o un eje doblado.
Ahí la herramienta correcta no es el balanceo sino la prueba de impacto y el análisis de fase, y las dos están en el mismo software.
¿El EI WiSER® 1X sirve para balancear?
Sí. El EI WiSER® 1X tiene 2 canales: uno para el acelerómetro interno y otro para el sensor óptico, con el mismo conector que el 3X.
Los dos sensores balancean en 1, 2 y 3 planos con la licencia correspondiente (Digivibe MX® para más de un plano). Con ellos, el balanceo multiplano exige cambiar el sensor de un plano al otro en cada corrida y grabar una vez por plano.
Con la GX-400 no hace falta: se le conectan dos acelerómetros independientes, uno por plano, así que basta una grabación por corrida.
¿El EI WiSER® 3X y el 1X se pueden usar en Digivibe MX®?
Sí. La familia EI WiSER® y la GX-400 funcionan tanto en Digivibe MX® como en WiserVibe: son aplicaciones hermanas que comparten el mismo código — WiserVibe para móviles, Digivibe MX® para PC con Windows.
¿La interfaz GX-400 se puede usar con móviles?
Sí. Al ser una interfaz cableada, se conecta al dispositivo con un adaptador desde USB: USB-C para Android y iPhone/iPad recientes, Lightning para iPhone anteriores.
¿A qué distancia puedo colocar el sensor láser (óptico)?
Desde 15 cm hasta 5 m.
Hay que colocar un trozo de cinta reflejante —se recomienda de color rojo— y verificar que el LED azul de la parte trasera encienda cada vez que el haz cruza la cinta.
