Soluciones Simples para Problemas Complejos

Múltiples Componentes, Múltiples Funciones Forzantes, ¡Sin Problema!

Un gran fabricante de equipo móvil intentaba diagnosticar fallas prematuras asociadas a este sistema de turbocompresor responsable del accionamiento principal del equipo móvil.

Como ocurre con todo equipo móvil, existe un delicado equilibrio entre masa/peso y rendimiento. Por ello, el fabricante no quería instrumentar el sistema de forma permanente, y tampoco era viable cablearlo ni usar ningún tipo de tecnología de sensores inalámbricos.

La tecnología de deflexión por video con Dragon Vision® fue la herramienta de diagnóstico seleccionada y permitió identificar varios modos de falla clave para su corrección.

Paso 1 - Identificar el Problema

Análisis de Vibraciones sin Contacto

Dado que el análisis sin contacto/no invasivo es el único enfoque adecuado para la aplicación de este usuario, el usuario final se encontró ante un gran dilema al intentar profundizar hasta la causa raíz de las fallas prematuras que sus clientes experimentaban con esta pieza particular de equipo móvil.

Este dispositivo en particular aceleraba hasta una velocidad en estado estable de alrededor de 3000 RPM. Además, el cliente utilizó su iPhone grabando en modo cámara lenta a 240 cuadros por segundo para la captura de datos.

El usuario grabó el video y luego lo cargó en Dragon Vision® para su análisis. En este caso fue necesario identificar objetivos y zonas estáticas debido a los múltiples componentes de interés, representando cada componente un modo de falla.

Durante el proceso de selección de objetivos se prestó especial atención a las áreas donde el usuario sospechaba que se originaba la causa raíz de 3 modos de falla diferentes.

Paso 2 - Aplicar la Tecnología

Considerando los Eventos Transitorios y Procesando el Video

Una vez identificados los objetivos y los puntos estáticos, fue importante considerar los eventos transitorios que ocurren durante el arranque y analizar el comportamiento transitorio sin analizar datos en reposo innecesarios. Para tener en cuenta los 3-4 segundos del transitorio de arranque, se utilizó la función deslizante de inicio y fin del análisis de video para eliminar cualquier dato no aplicable.

El tiempo total de procesamiento fue de alrededor de 35 segundos y el tiempo total de grabación fue de 2 minutos. En este punto, el usuario final ha invertido menos de 3 minutos diagnosticando los problemas de este conjunto.

Paso 3 - Identificar la Causa Raíz

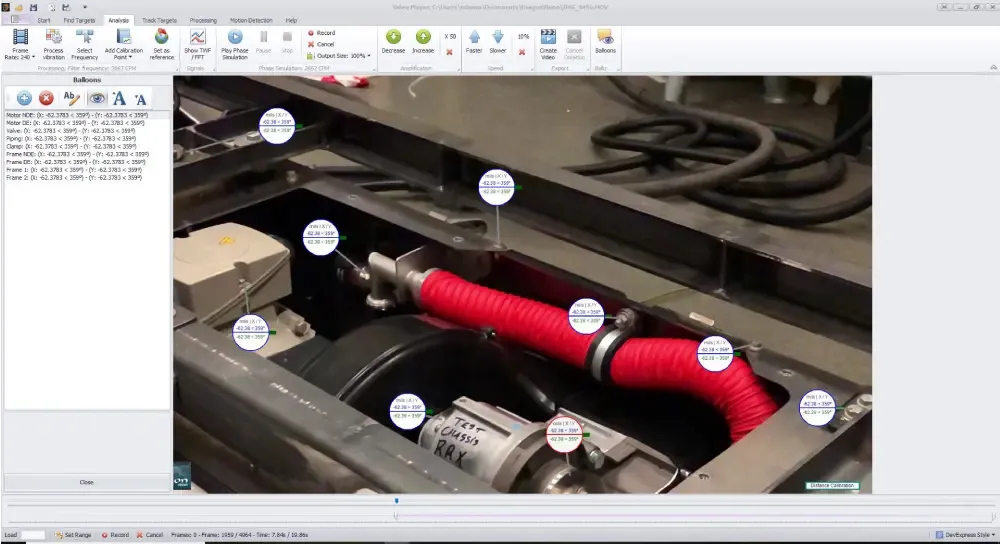

Modelo de Simulación de Fase

Una vez completado el procesamiento, se realizó un modelo de simulación de fase y el análisis de fase identificó claramente el problema. A pesar de la alineación y fabricación de precisión de la polea de accionamiento principal, se encontró que era excéntrica. Además, fue sorprendente descubrir que había claramente suficiente desalineación como para que la combinación de dos fallas resultara en una serie de tipos de falla diferentes.

El Vibrogram™ anterior ayudó al usuario final a identificar las áreas de máximo desplazamiento detectadas por Dragon Vision®. Identificar la causa raíz dominante mediante la multitud de herramientas disponibles en Dragon Vision® hace que resolver problemas complejos como este sea una tarea sencilla. La creación de modelos visualizados como la fase, el Vibrogram™ y la deflexión por video le dieron al usuario el conjunto adecuado de herramientas para identificar de forma rápida y fácil las causas raíz de los modos de falla concurrentes.

Paso 4 - Una Imagen Vale Más Que 1,000 Palabras… ¡Un Video Cuenta Toda la Historia!

Modelo de Deflexión por Video Completado

Otro análisis rápido pero eficiente de 5 minutos con la tecnología de deflexión por video Dragon Vision® ayudó al usuario final a justificar la emisión de un retiro no urgente que, en última instancia, conducirá a un mayor nivel de confiabilidad para los clientes del usuario final a largo plazo.

El modelo de deflexión por video Dragon Vision® fue utilizado por los ingenieros de resolución de garantías para identificar 2 modos de falla y sus acciones correctivas apropiadas, a la vez que se emitió un retiro que resolvió las causas raíz para los clientes antes de que estos experimentaran fallas catastróficas con daños colaterales.

En menos de 10 minutos se resolvió, con la tecnología de deflexión por video Dragon Vision®, un problema que se había estudiado durante casi 130 horas-hombre. ¿Estás listo para ver lo invisible?
