El Misterio de la Resonancia de una Bomba Sin Rotación

Introducción

Explorar las intrincadas fuerzas en la maquinaria industrial exige un sólido dominio de los conceptos mecánicos y habilidades creativas para la resolución de problemas. Este caso de estudio comparte mi experiencia en la identificación y solución de un problema de resonancia en una bomba de pozo profundo de 500 caballos de fuerza en una empresa generadora de energía eléctrica, destacando el papel crucial del análisis de vibraciones y el pensamiento innovador en la ingeniería.

Antecedentes

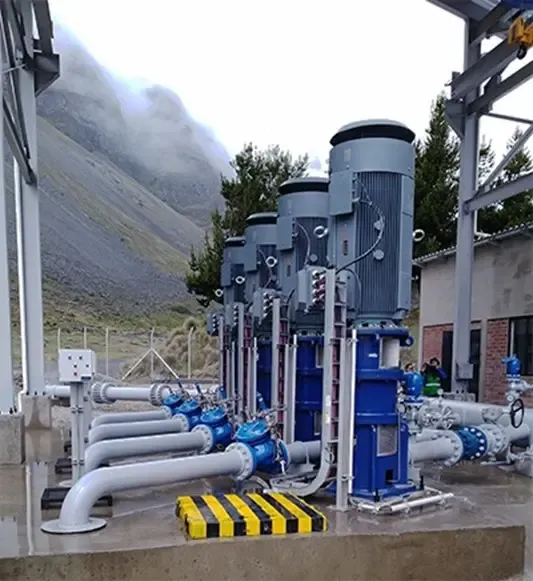

En una nueva sección de la planta de energía, se instalaron varias bombas idénticas para la extracción de agua profunda. Una de estas bombas vibraba de manera inusual desde su instalación, lo que motivó una investigación exhaustiva para encontrar y corregir la causa raíz, un desafío que asumí.

Observaciones Iniciales

Al llegar, me encontré con las discusiones en curso de otros dos analistas, fijados en la presunción de un eje de bomba doblado como el culpable de las vibraciones inusuales. Decidido en mi enfoque, opté por un análisis integral, una decisión que pronto revelaría la verdadera naturaleza del problema.

Recorrido Diagnóstico

Mi recorrido para diagnosticar el problema comenzó con una sorprendente solicitud de activar la bomba. Este fue un primer paso crítico para revelar el problema. A pesar de lo que otros antes que yo pensaban —que las vibraciones de la bomba significaban que estaba en funcionamiento— resultó que la bomba no estaba operando en absoluto. Este hallazgo clave sugirió que algo externo estaba causando la vibración de la bomba.

Cuando posteriormente puse en marcha la bomba, los niveles de vibración apenas cambiaron, respaldando la idea de que la causa era externa. El punto de inflexión en mi investigación llegó cuando apagué otra bomba cercana y las vibraciones cesaron por completo. Esta evidencia clara me llevó a centrarme en la resonancia como la probable razón de las vibraciones.

Desentrañando la Resonancia con una Prueba de Impacto

Para confirmar si la resonancia era efectivamente el problema, realicé una prueba de impacto. Esto implicó golpear la estructura de la bomba con un objeto metálico pesado de manera controlada, asegurando que el objeto estuviera amortiguado en el momento del impacto para evitar daños. Esta técnica fue crucial para mantener la bomba intacta mientras me permitía evaluar con precisión cómo vibraba.

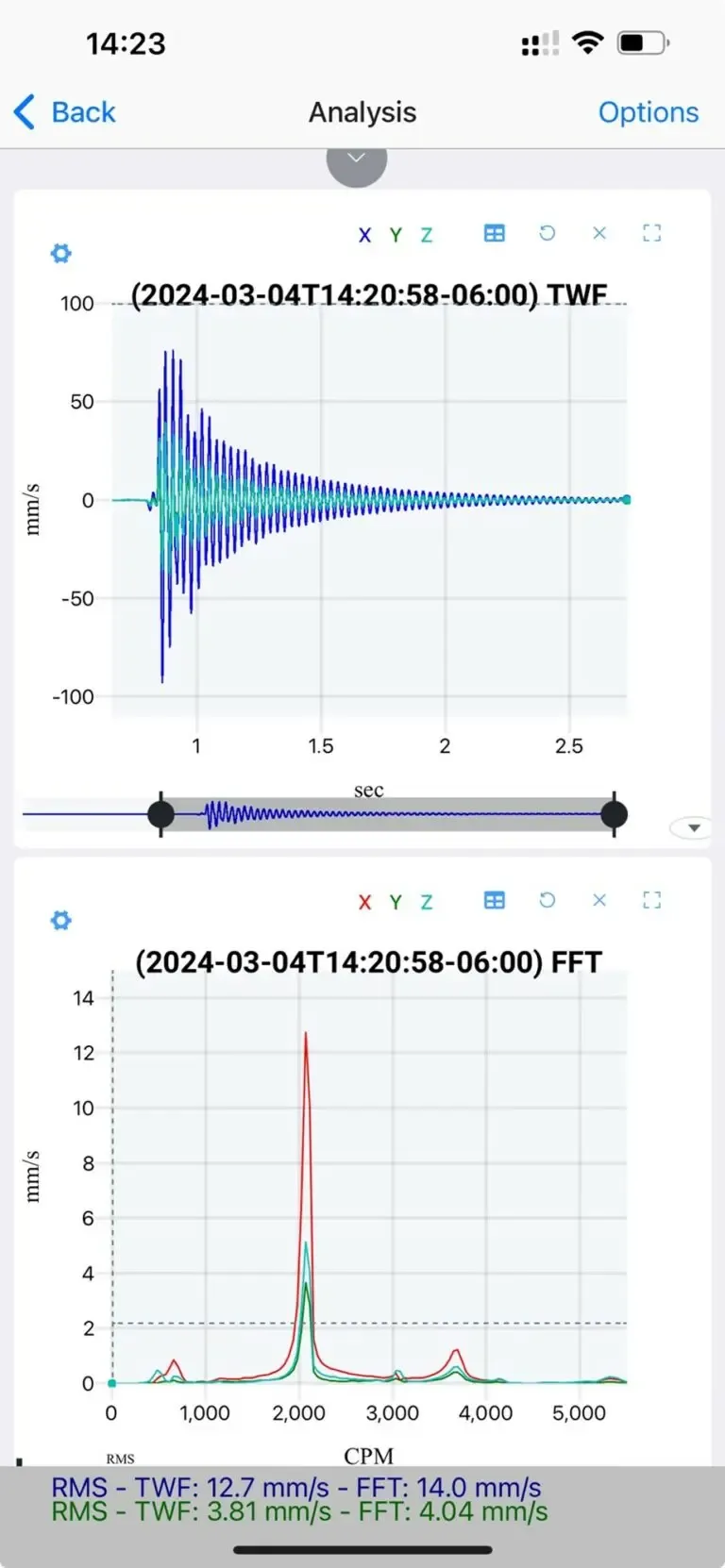

Utilicé aplicaciones especializadas, WiSER VIBE® y Digivibe MX®, para examinar minuciosamente los datos de vibración de tres impactos separados. Al golpear, encontré que los datos de las tres pruebas se alineaban perfectamente con la frecuencia de rotación de la bomba. Esta evidencia clave confirmó mi sospecha de resonancia. Demostró que las vibraciones externas estaban sincronizadas con la frecuencia natural propia de la bomba, causando un aumento en la intensidad de la vibración.

Estrategias de Corrección de Resonancia

Corregir la resonancia típicamente implica una de tres estrategias:

• Cambiar la velocidad operativa del equipo,
• Modificar la frecuencia natural alterando la rigidez de la estructura,
• O cambiar la masa para ajustar la frecuencia natural.

En este caso, ajustar la velocidad operativa no era factible, y alterar la rigidez del nuevo equipo era indeseable debido a posibles discrepancias visuales con otras bombas similares, lo que podría generar insatisfacción en el cliente.

La decisión de reemplazar la cubierta del motor de aluminio por una variante idéntica de acero no se tomó a la ligera. Este cambio tenía como objetivo ajustar la masa de la bomba, desplazando así su frecuencia natural lejos de la frecuencia operativa para eliminar la resonancia.

Implementación y Resultado

El reemplazo de la cubierta del motor resultó ser una decisión determinante. El aumento de masa redujo eficazmente la frecuencia natural, alejándola de la frecuencia operativa y, en consecuencia, mitigando la resonancia. Esta solución no solo resolvió el problema inmediato sin obstaculizar el rendimiento de la bomba, sino que también ejemplificó la aplicación de principios fundamentales de ingeniería para resolver desafíos del mundo real.

Reflexiones y Conclusiones

Esta experiencia fue un profundo recordatorio de las complejidades inherentes a la maquinaria industrial y el papel crítico del análisis de vibraciones en el mantenimiento de la integridad operativa. El proceso desde la observación inicial hasta la implementación de una solución subrayó la importancia de un enfoque metódico, la utilidad de las herramientas analíticas modernas y el valor de la resolución innovadora de problemas.

Mi recorrido al diagnosticar y resolver el problema de resonancia en esta bomba de pozo profundo sirve como testimonio de los desafíos y recompensas de la profesión de ingeniería. Destaca la necesidad del análisis empírico, la colaboración entre expertos y la consideración reflexiva de todas las soluciones posibles. A través de este caso de estudio, espero contribuir con perspectivas valiosas para mis colegas, reforzando la importancia de aplicar los fundamentos de la ingeniería con una mentalidad creativa ante problemas mecánicos complejos.
