SBS-Series™

Überblick

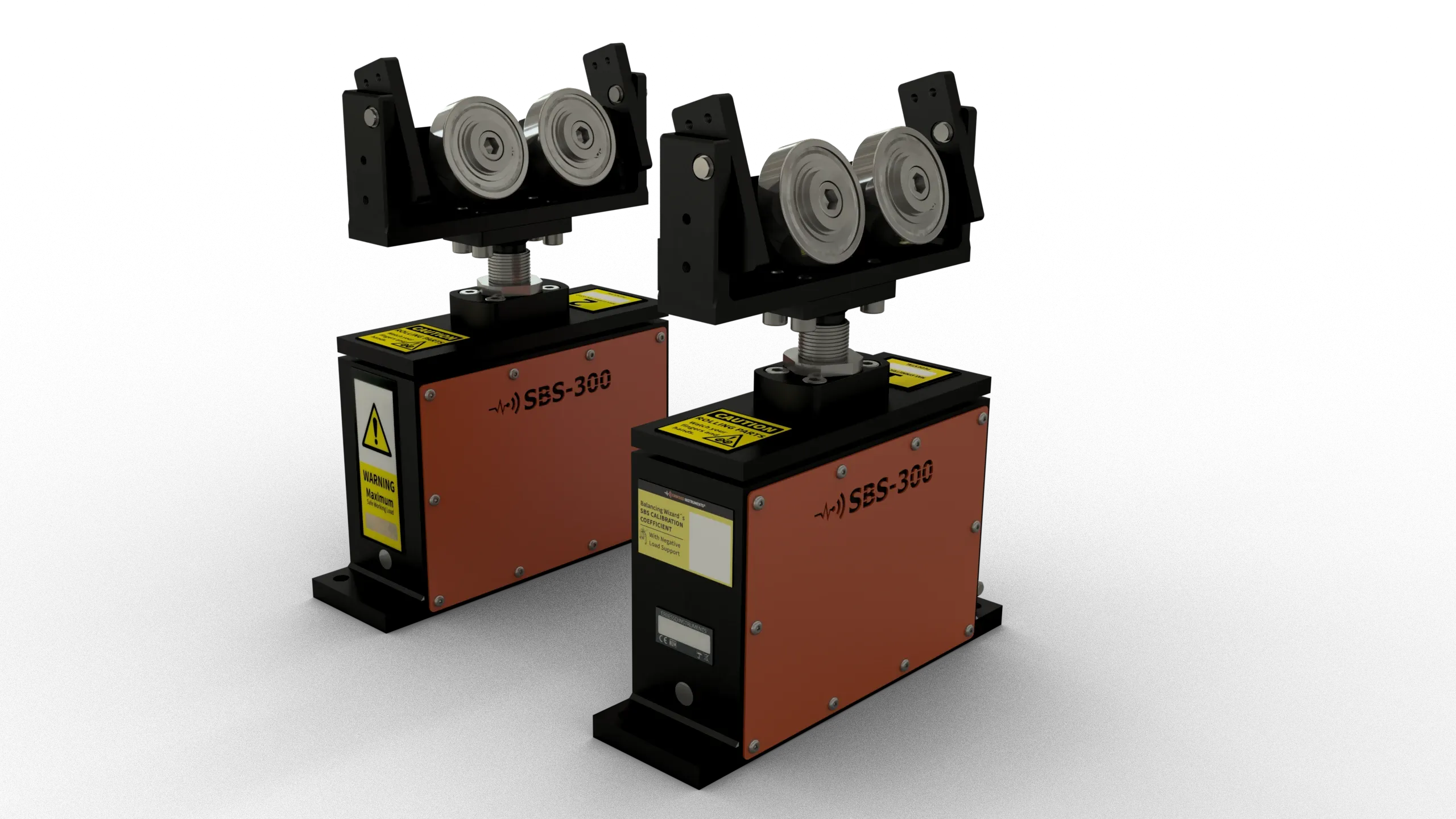

SBS-300 ist ein Weichlager-Auswuchtmodul, das den Rotor frei auf einer einzigen Achse bewegen lässt. Jedes Element ist darauf ausgelegt, mechanische Verluste zu minimieren, sodass sich die Empfindlichkeit so verhält, als ob der Rotor in der Luft schwebte — und dynamische Auswuchtvorgänge unterhalb der Betriebsdrehzahl ohne Einbußen bei Präzision und Qualität möglich sind.

Die Suspension lässt den Rotor um seinen Schwerpunkt anstatt um seinen geometrischen Mittelpunkt rotieren. Die Verschiebung wird mit Beschleunigungssensoren gemessen, die in der 1/4-28 UNF-Gewindebohrung des SBS-300 befestigt werden.

Mit den herunterladbaren technischen Zeichnungen können Sie Ihre eigene DIY-Auswuchtmaschine bauen — und so bis zu 70 % gegenüber einer vergleichbaren Werksmaschine sparen, während Sie die Abmessungen an Ihren Platz anpassen.

Hauptmerkmale

• Auskragende Rollenlager
• Rollenlager-Schwenksystem
• V-Block für Wellenlager
• Vorbereitung für Negativlast-Träger
• Hubschraube mit 1 in. effektivem Hub
• Verriegelungssystem
• 1/4-28 UNF-Gewindebohrung für Beschleunigungssensoren
• Aluminium-Stahl-Gehäuse — leicht
• Keine Kalibrierung erforderlich
• Max. Last: 300 kg pro Paar (660 lb)
• Max. Wellendurchmesser: 152 mm (6 in)
• Restunwucht: 2 mg
