Fallstudie Staubsauger-OEM

Schwingungsanalyse mit der Dragon Vision® Video-Deflexionstechnologie

Die Kontakt-Schwingungsanalyse Ist Nicht Immer Effektiv

Bei dem ersten Versuch, die unbekannte Ursache der vom Benutzer am Griff wahrgenommenen Schwingung zu untersuchen, versuchte dieser Staubsauger-OEM, den Staubsauger zu instrumentieren, um die mit der Maschine verbundene Schwingung zu untersuchen.

Leider eignete sich die Instrumentierung nicht gut für das Kunststoffgehäuse, und die Masse der Instrumentierung beeinträchtigte die Testergebnisse unbeabsichtigt negativ.

Dies ist eine von vielen Anwendungen, bei denen die berührungslose Schwingungsanalyse mit der Dragon Vision® Video-Deflexionstechnologie sehr geeignet und hilfreich ist.

Schritt 1 - Das Problem Identifizieren

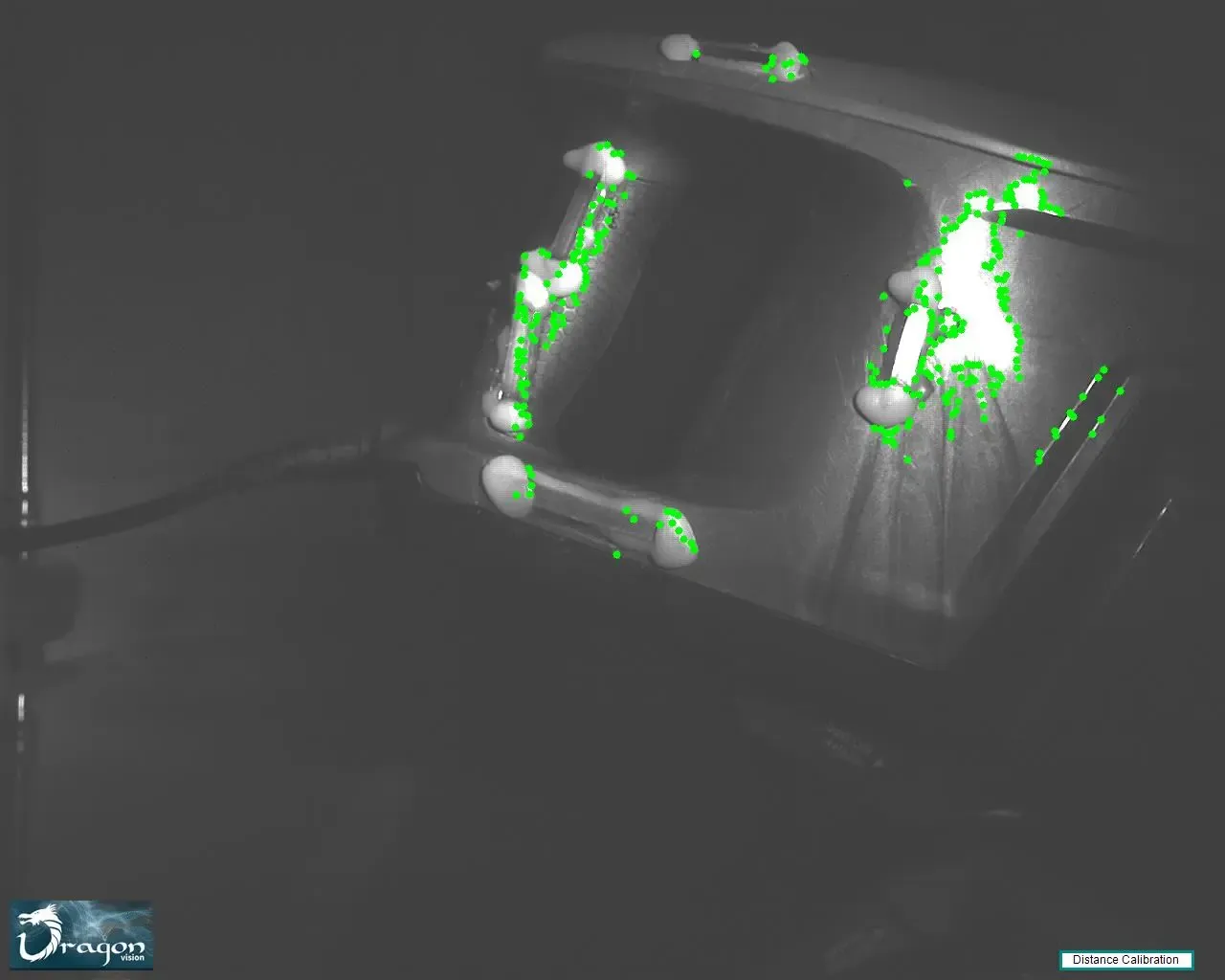

Berührungslose Video-Deflexion Ausgewählt

Als die herkömmliche sensorgesteuerte Schwingungsanalyse nicht funktionierte, wählte der OEM die berührungslose Video-Deflexion Dragon Vision® mit einer PHANTOM®-Kamera mit 5000 Bildern pro Sekunde.

Der Benutzer zeichnete das Video auf und lud es anschließend zur Analyse in Dragon Vision® hoch. Die Identifizierung der Ziele innerhalb des ersten Bildes war der erste Schritt. Die Ziele stellen hinsichtlich Leistungsfähigkeit und Funktion einen biaxialen Sensor dar.

Während des Zielauswahlprozesses wurde besonderes Augenmerk auf die Bereiche gelegt, in denen die vom Benutzer wahrgenommene Schwingung auftrat (am Griff), sowie auf den Bereich, in dem Motor und Rotor installiert waren, aufgrund der Wahrscheinlichkeit, dort die Erregerfunktion zu finden.

Schritt 2 - Die Technologie Anwenden

Verarbeitung des Videos

Sobald die Ziele und die statischen Punkte identifiziert waren, dauerte die Verarbeitung des Videos und die Auswahl der dominanten Frequenz innerhalb des Datensatzes etwa 2 Minuten.

Ganz einfach: Zu diesem Zeitpunkt hatte der Benutzer insgesamt 5 Minuten in die Diagnose des Problems investiert.

Schritt 3 - Die Grundursache Identifizieren

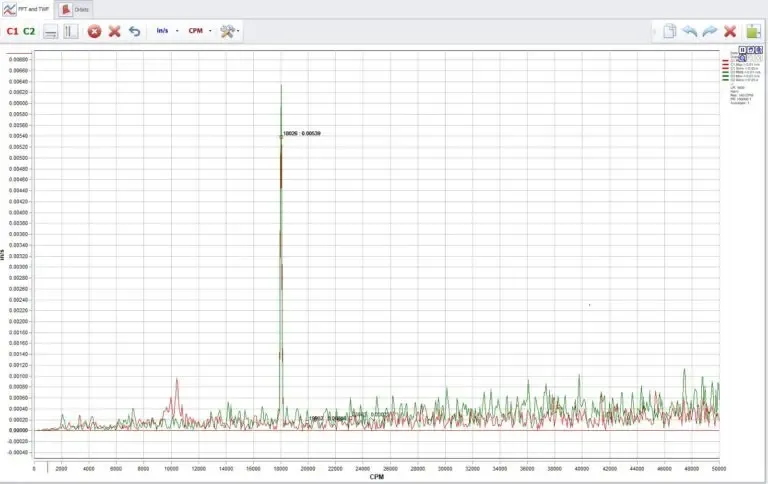

Phasensimulationsmodell

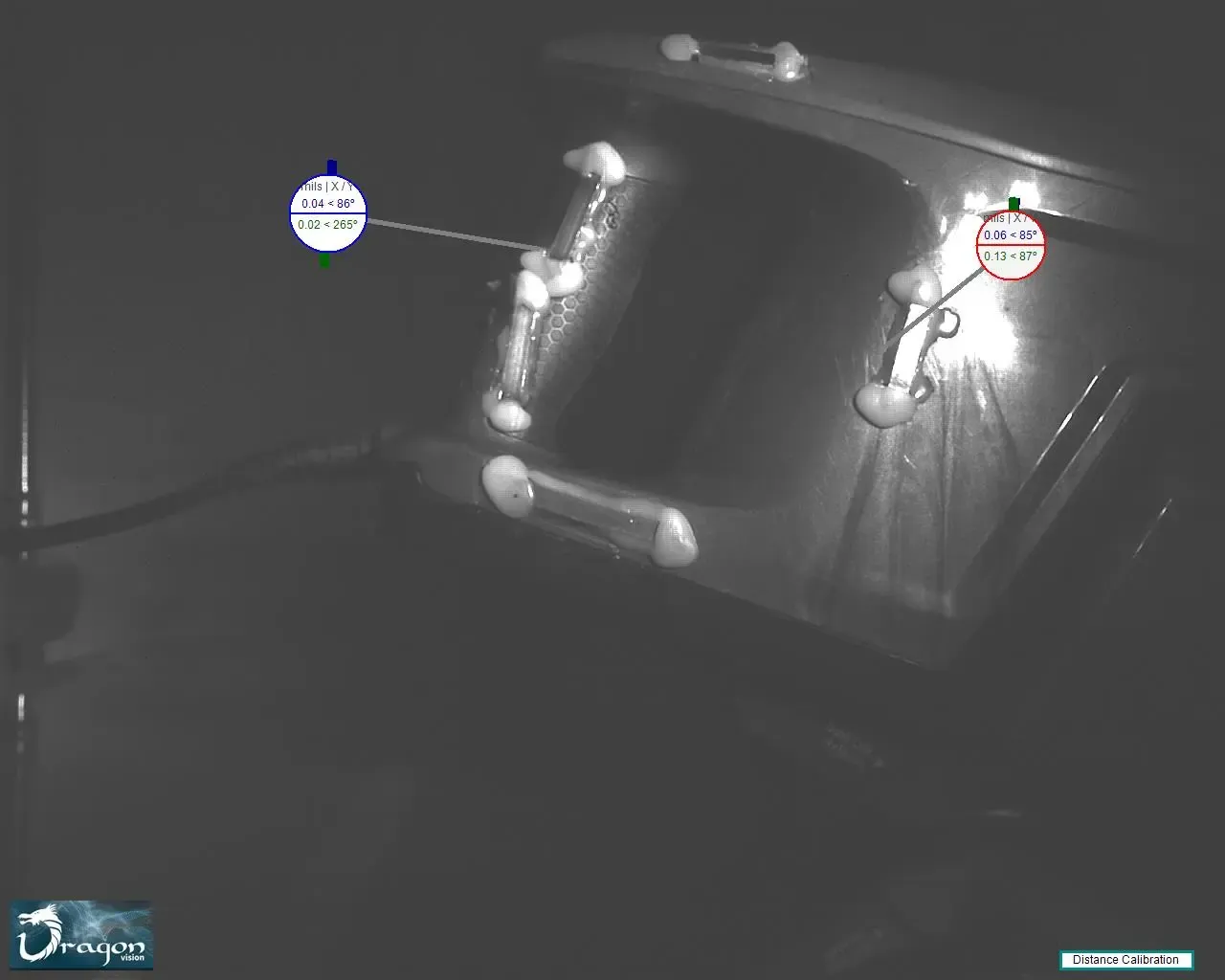

Nach Abschluss der Verarbeitung wurde ein Phasensimulationsmodell erstellt, und die Phasenanalyse identifizierte das Problem eindeutig. Trotz der Präzisionsfertigung des Rotors war die geringe Unwucht ebenso eindeutig erkennbar wie die entsprechende Phase.

Die Identifizierung der dominanten Grundursache mittels FFT-Analyse ist ein sehr leistungsfähiges Werkzeug, das durch die Dragon Vision® Video-Deflexionstechnologie ermöglicht wird. Die Erstellung einer visualisierten Phasensimulation ermöglichte es dem Benutzer, schnell und einfach zu erkennen, dass der Großteil der auf das Gerät einwirkenden Kraft von der Motor-/Rotor-Kombination des Staubsaugers ausging.

Schritt 4 - Ein Bild Sagt Mehr als 1000 Worte… Ein Video Erzählt die Ganze Geschichte!

Fertiggestelltes Video-Deflexionsmodell

Innerhalb von insgesamt 5 Minuten (1 Minute Aufnahme) konnte der Benutzer das Unwuchtproblem eindeutig identifizieren, das mit herkömmlichen Methoden aufgrund der verfügbaren Instrumentierung, des Kunststoffgehäuses und der Auswirkungen der zusätzlichen Sensormasse auf das Gehäuse nicht ohne Weiteres erkannt werden konnte.

Das Dragon Vision® Video-Deflexionsmodell wurde von den Konstruktionsingenieuren genutzt, um das Auswuchten des Rotors zu verbessern und am Griff eine geeignete Minderung hinzuzufügen, wodurch die Benutzererfahrung verbessert wurde.

In weniger als 10 Minuten wurde mit der Dragon Vision® Video-Deflexionstechnologie ein Problem gelöst, das fast 50 Arbeitsstunden lang untersucht worden war. Sind Sie bereit, das Unsichtbare zu sehen?
